Fuß Und Radwegbrücken

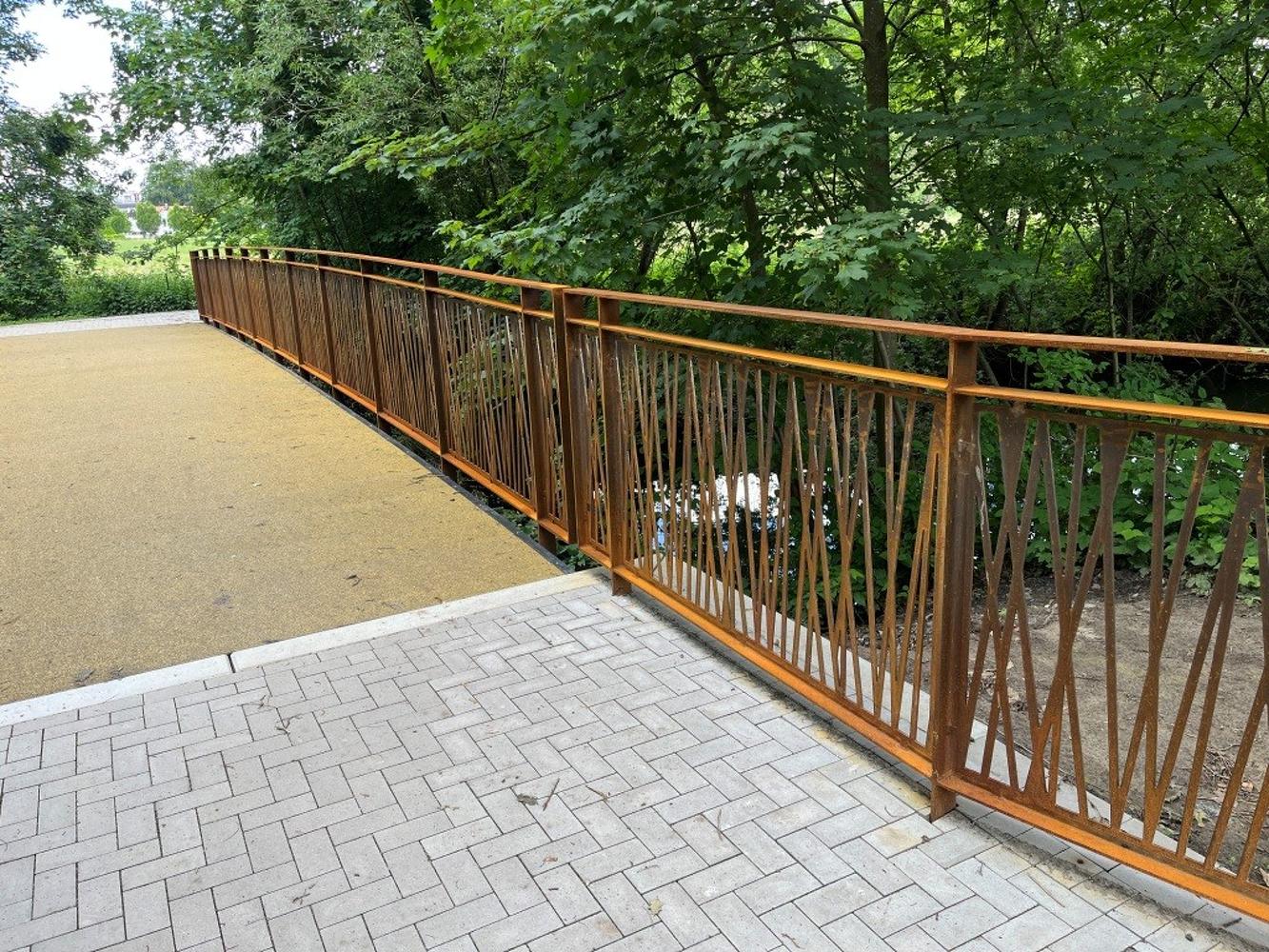

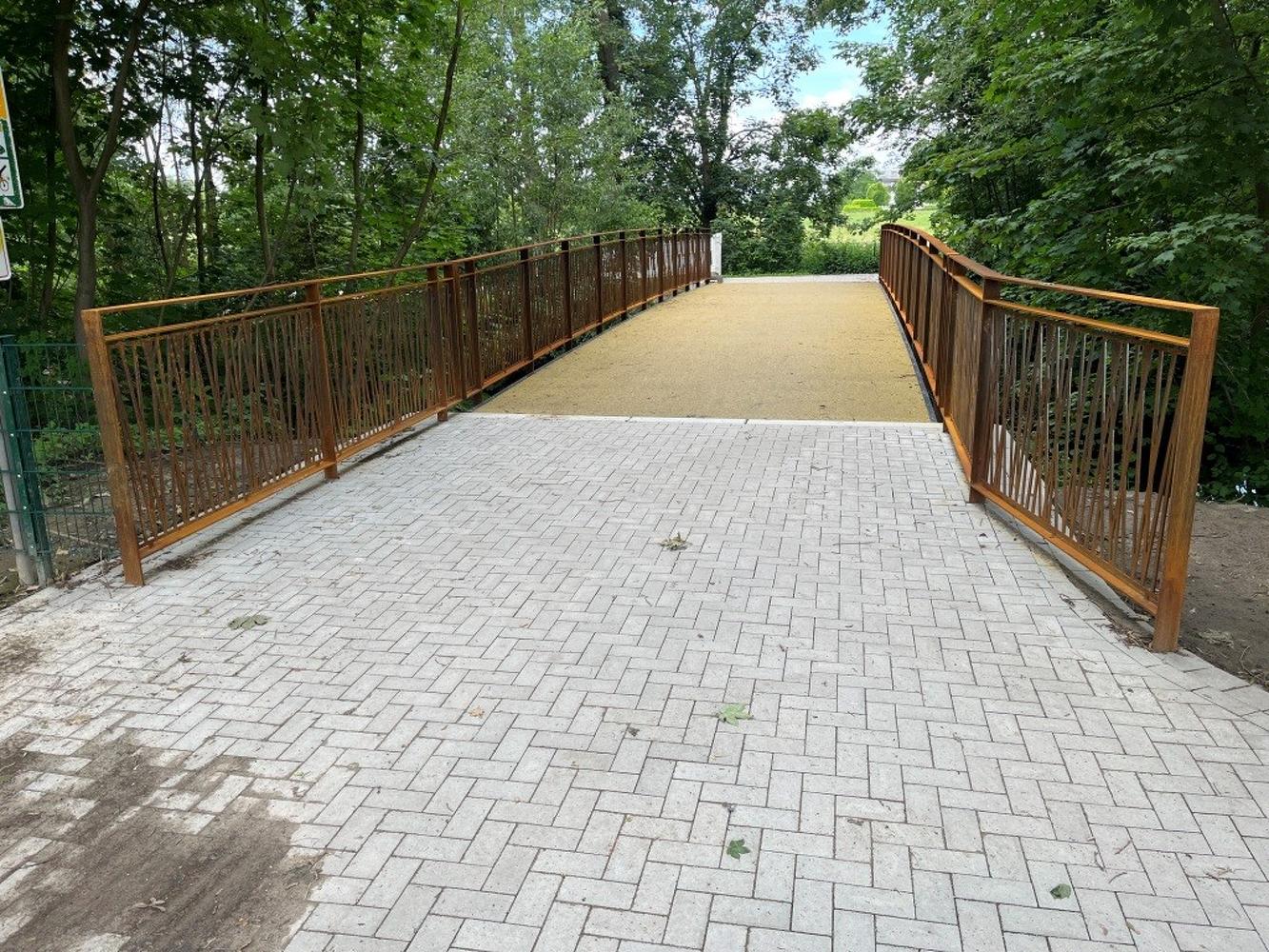

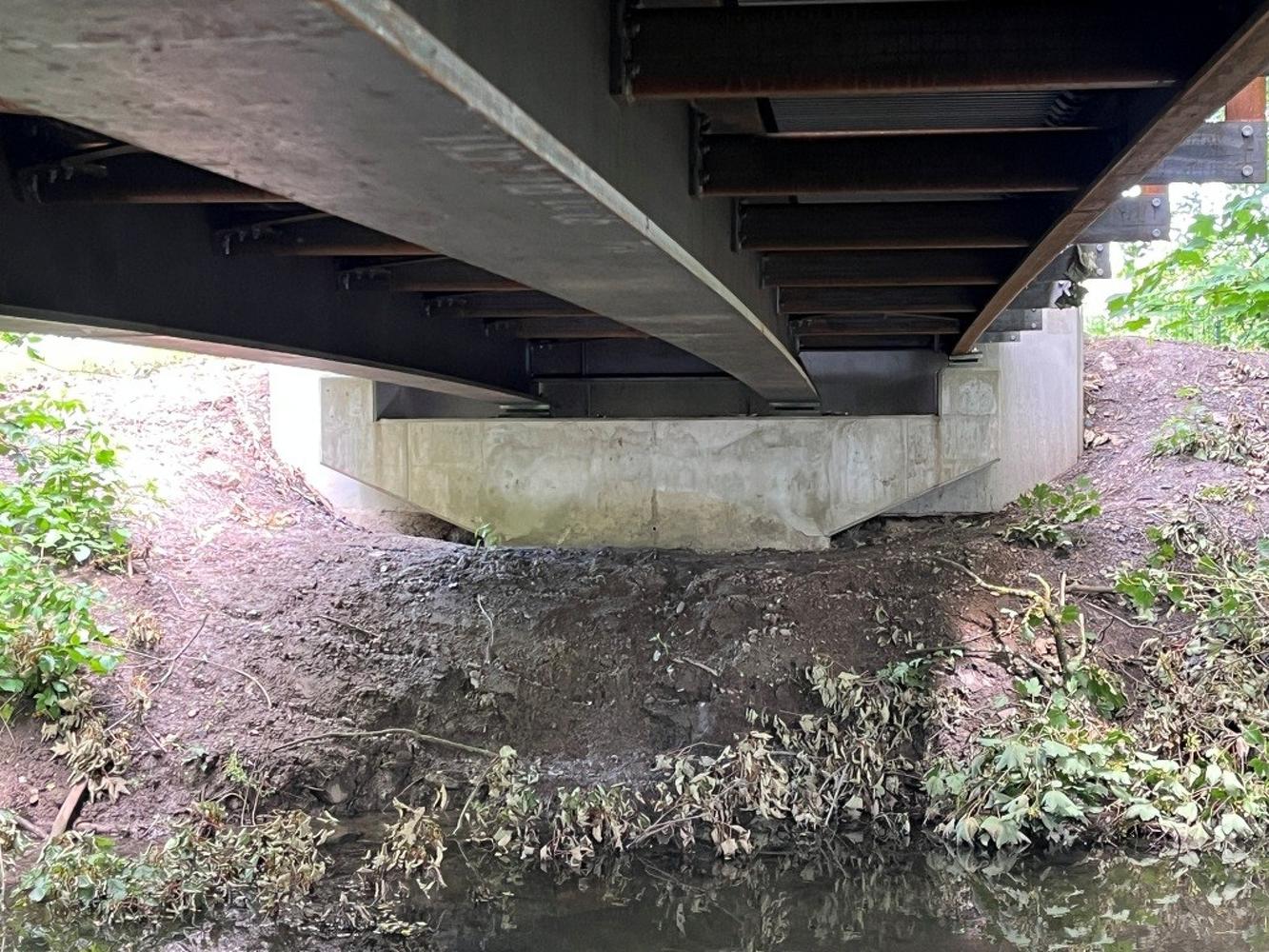

Ersatzneubau der Geh- und Radwegbrücke "Hofkamp" ü. die Werse

Bauherr

Stadt Münster

Ort

Münster

Baujahr

2023-2024

Leistung

Objektplanung LPH 2 - 6
Tragwerksplanung LPH 2 - 6

Beschreibung

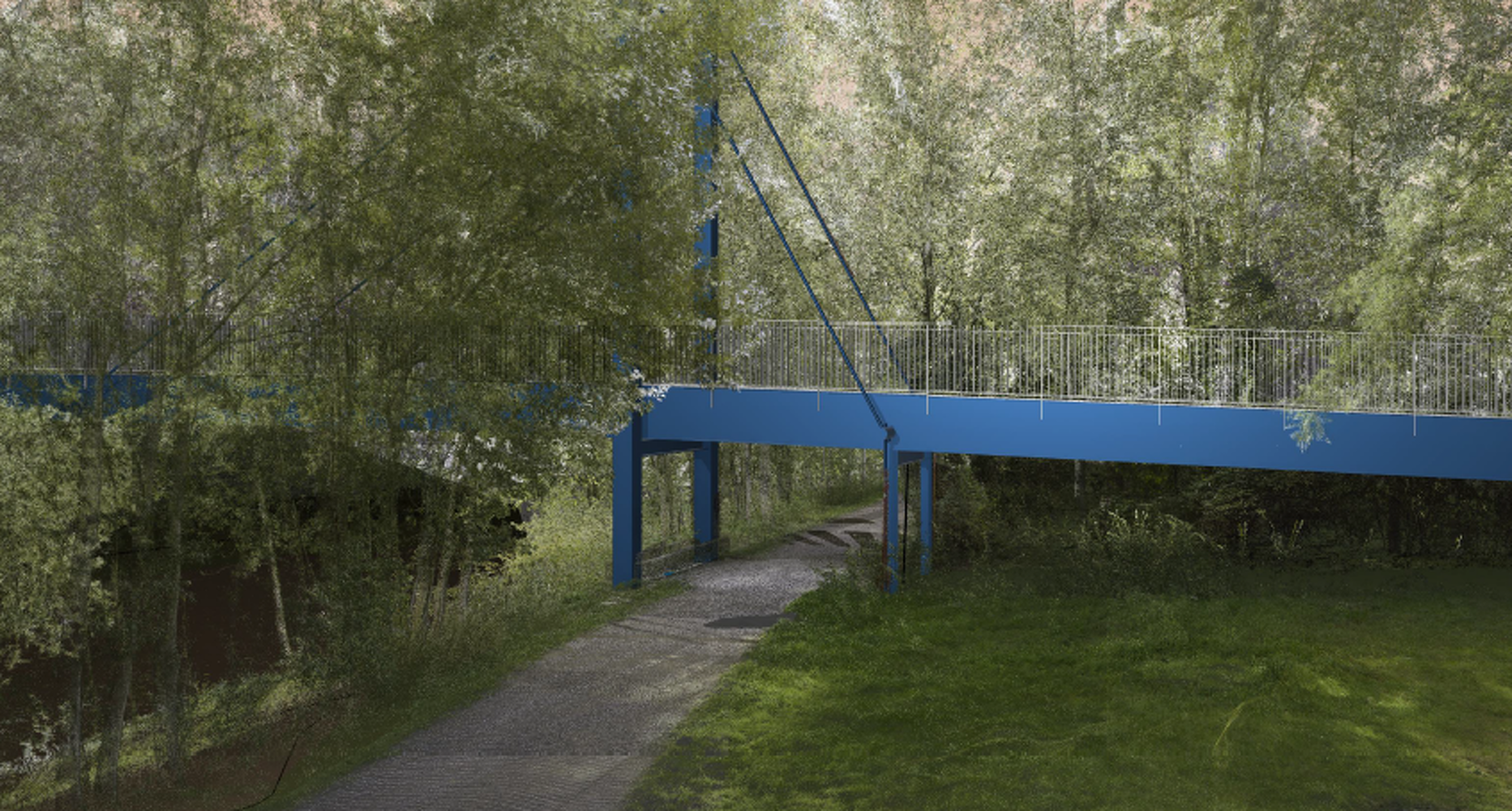

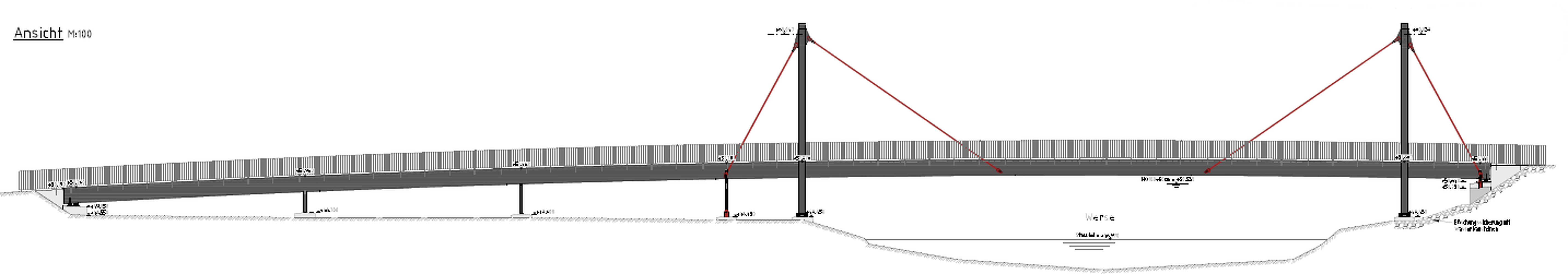

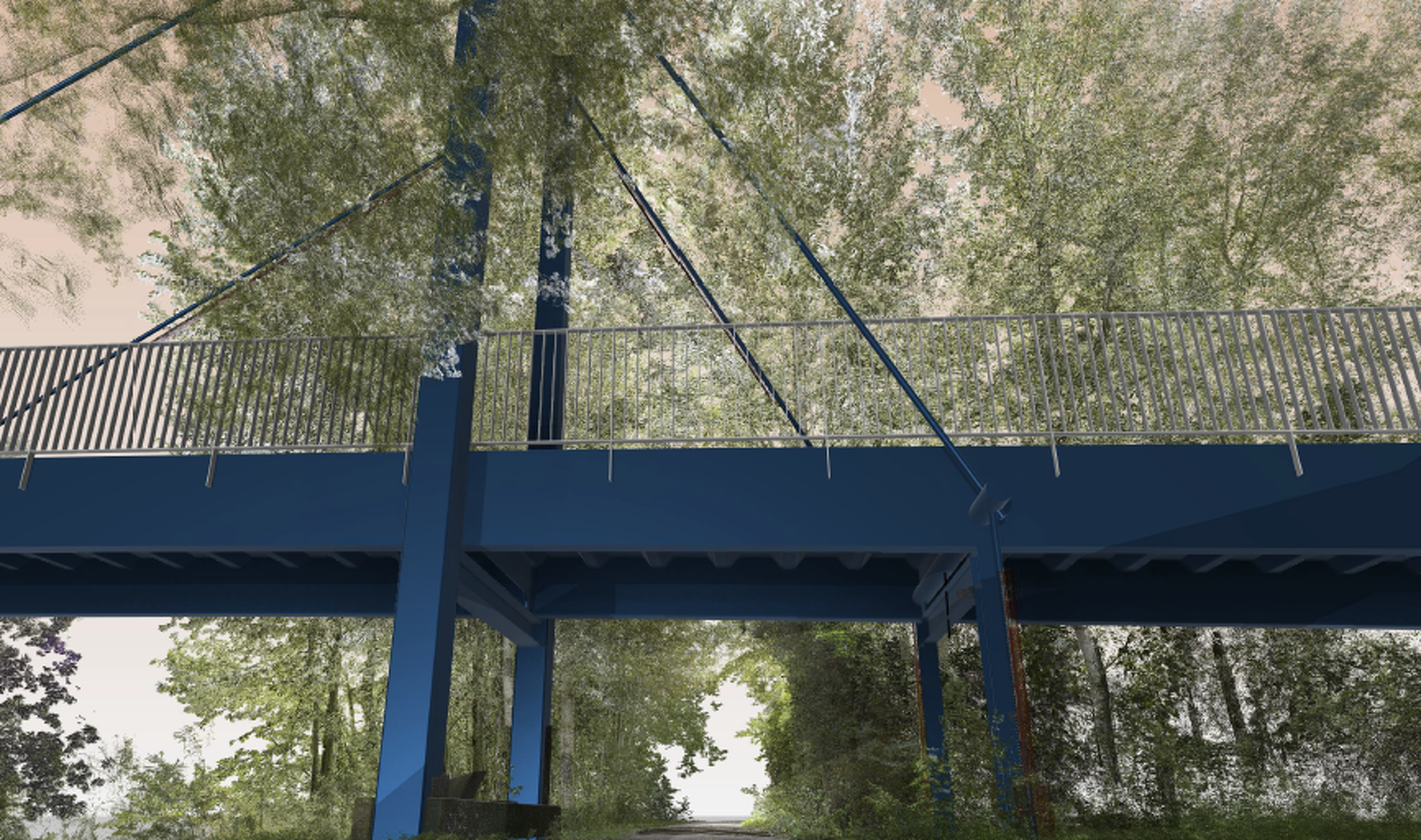

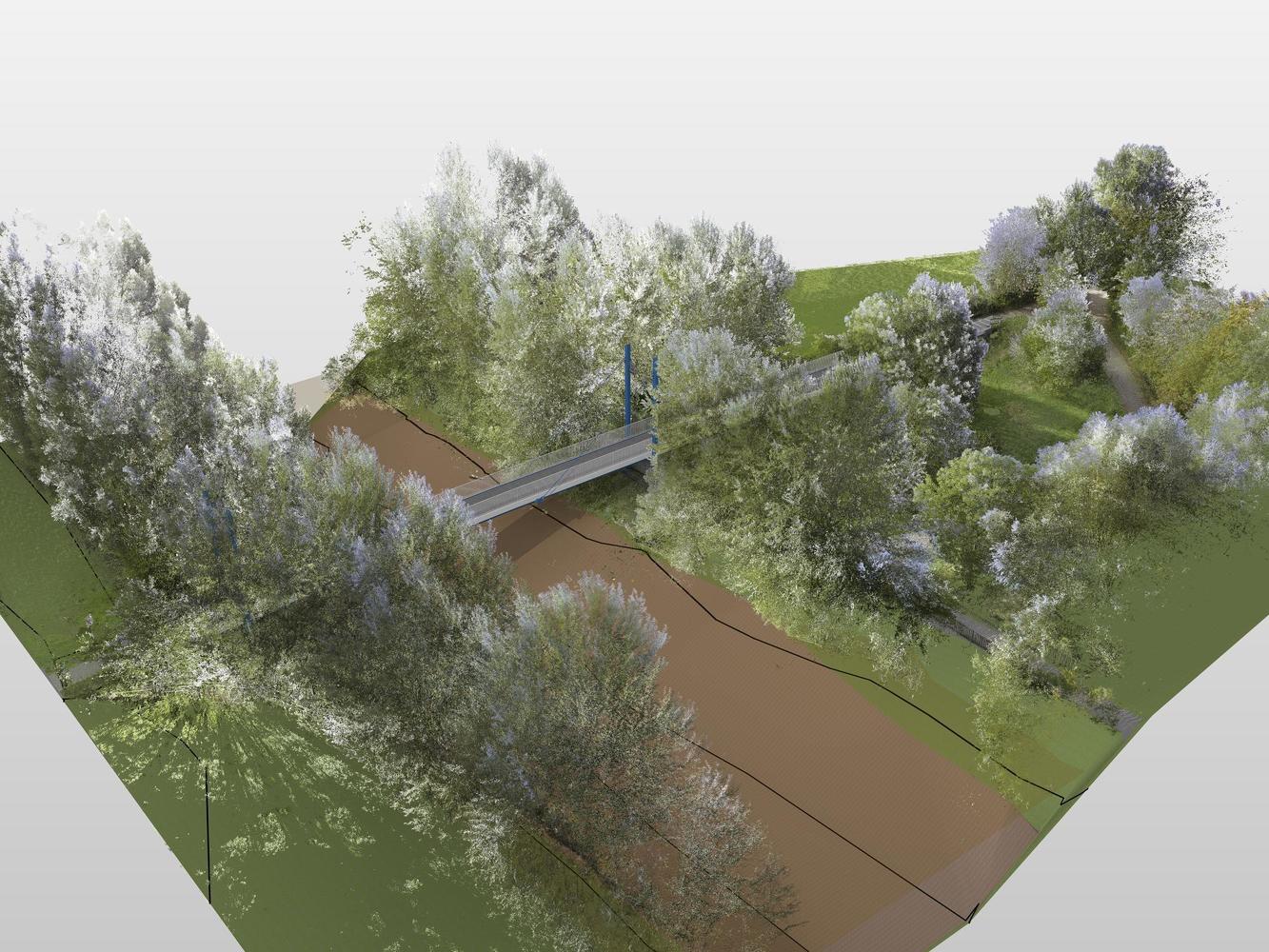

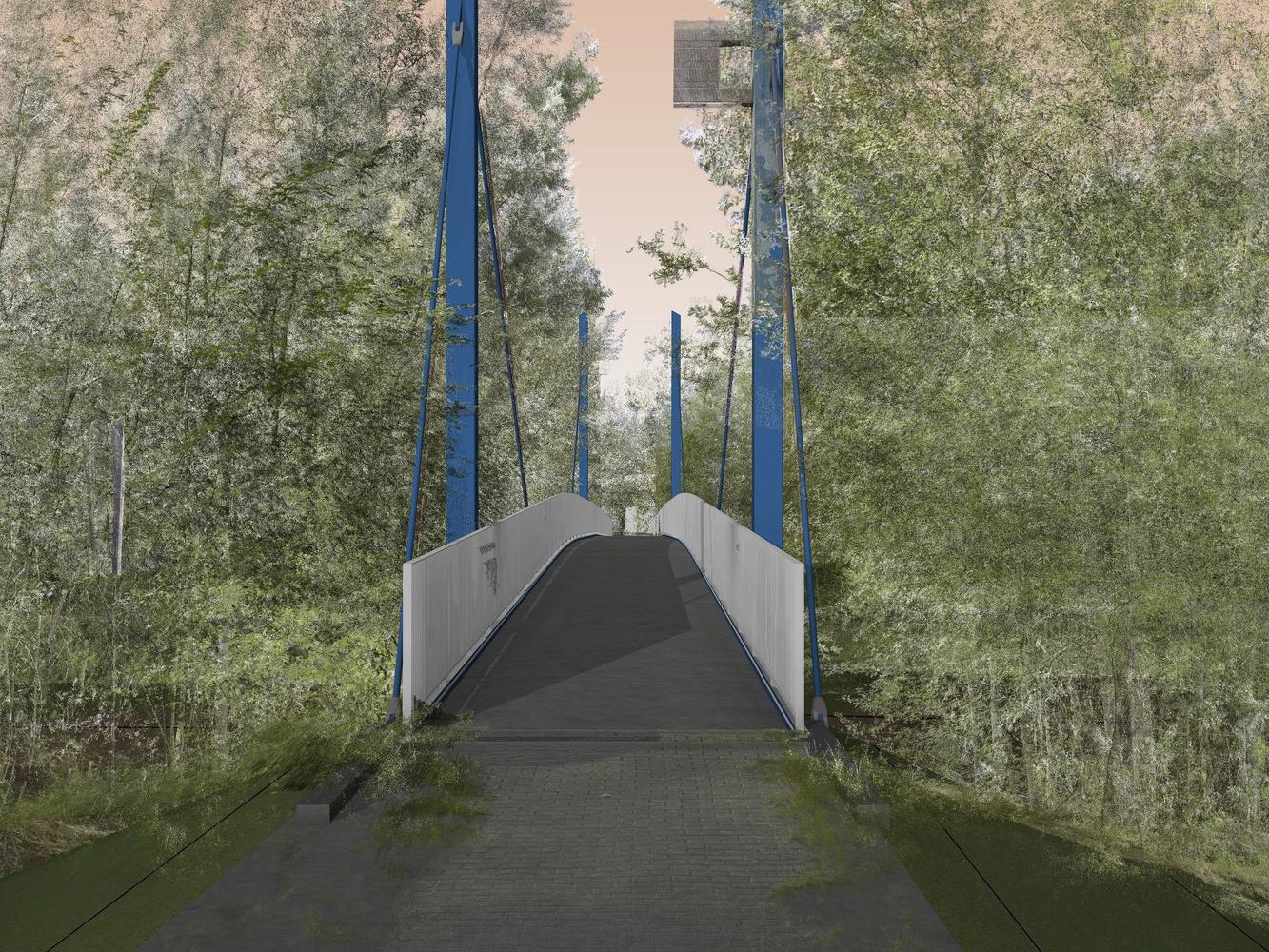

Schrägseilbrücke mit Vorlandbrücken
Gesamtstützweite ca. 89,00 m,
Breite zwischen den Geländern ca. 3,00 m

  • img 20240717 095524
  • dji 0048
  • dji 0025
  • dji 0032Ansicht von Süden
  • img 20240717 095032Ansicht von Osten
  • img 20240129 132033Montage Stahlüberbau
  • img 20240129 143221Ansicht von Osten während der Überbau-Montage

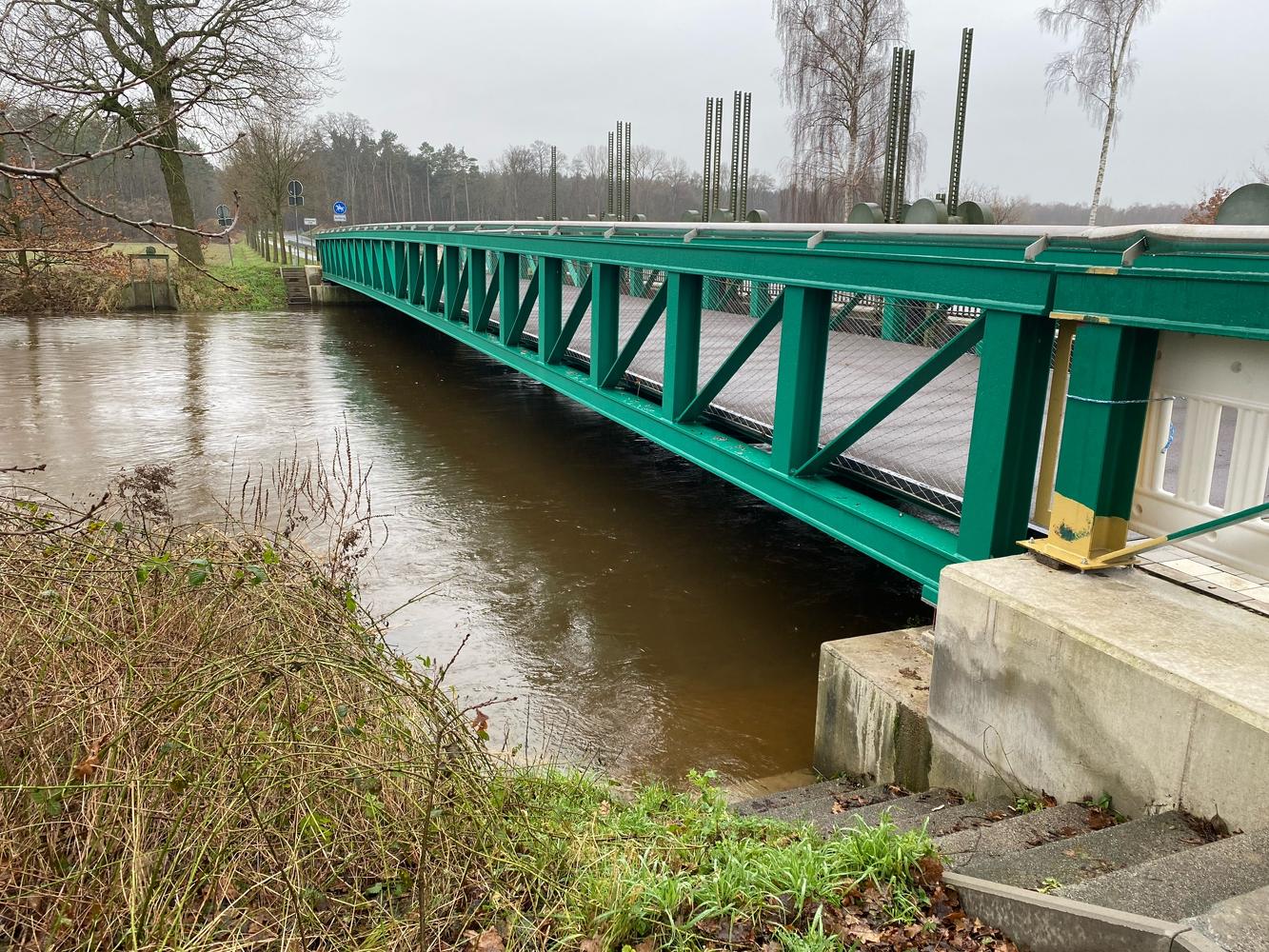

  • 22 213 2

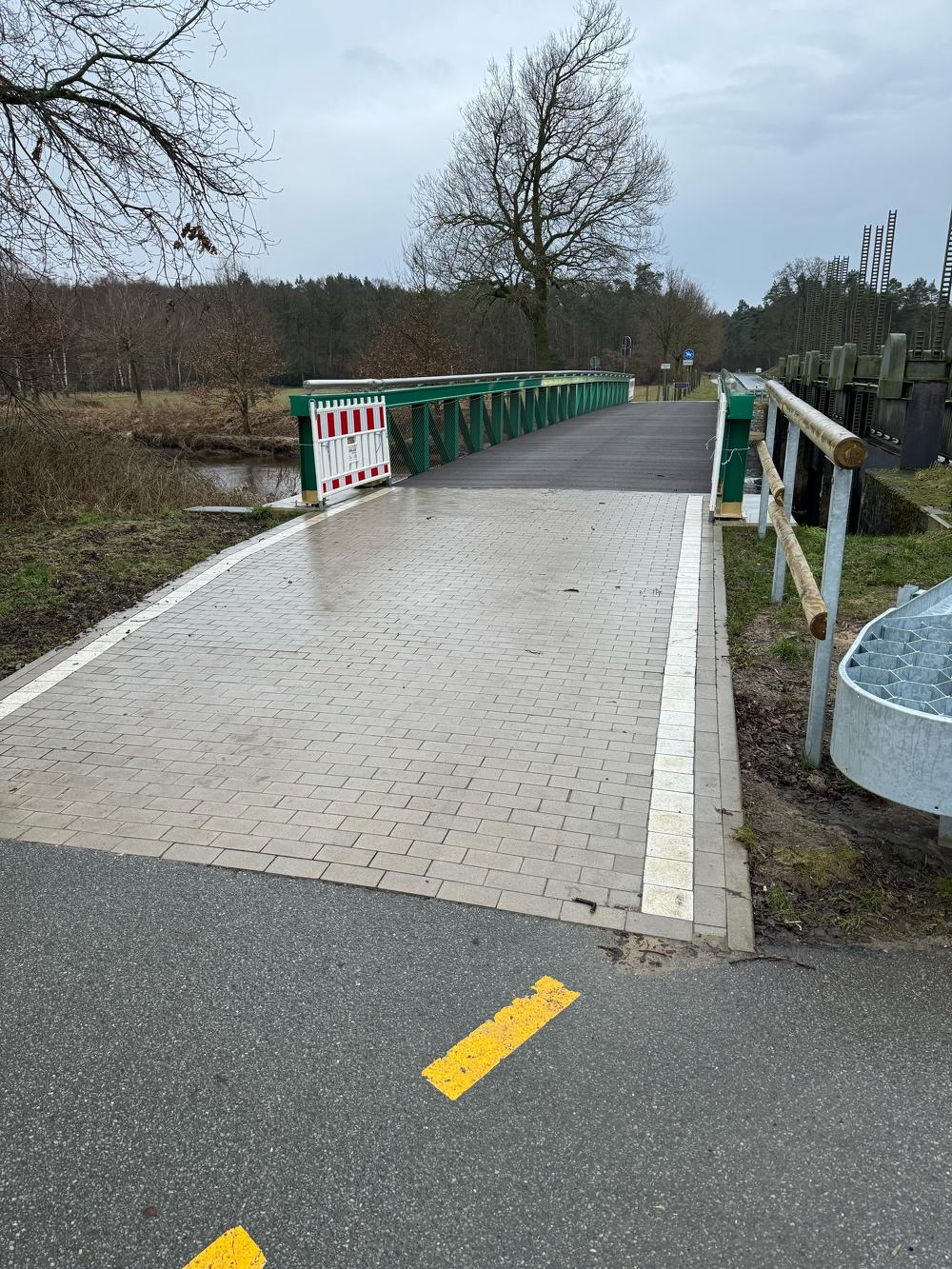

  • 22 213 3

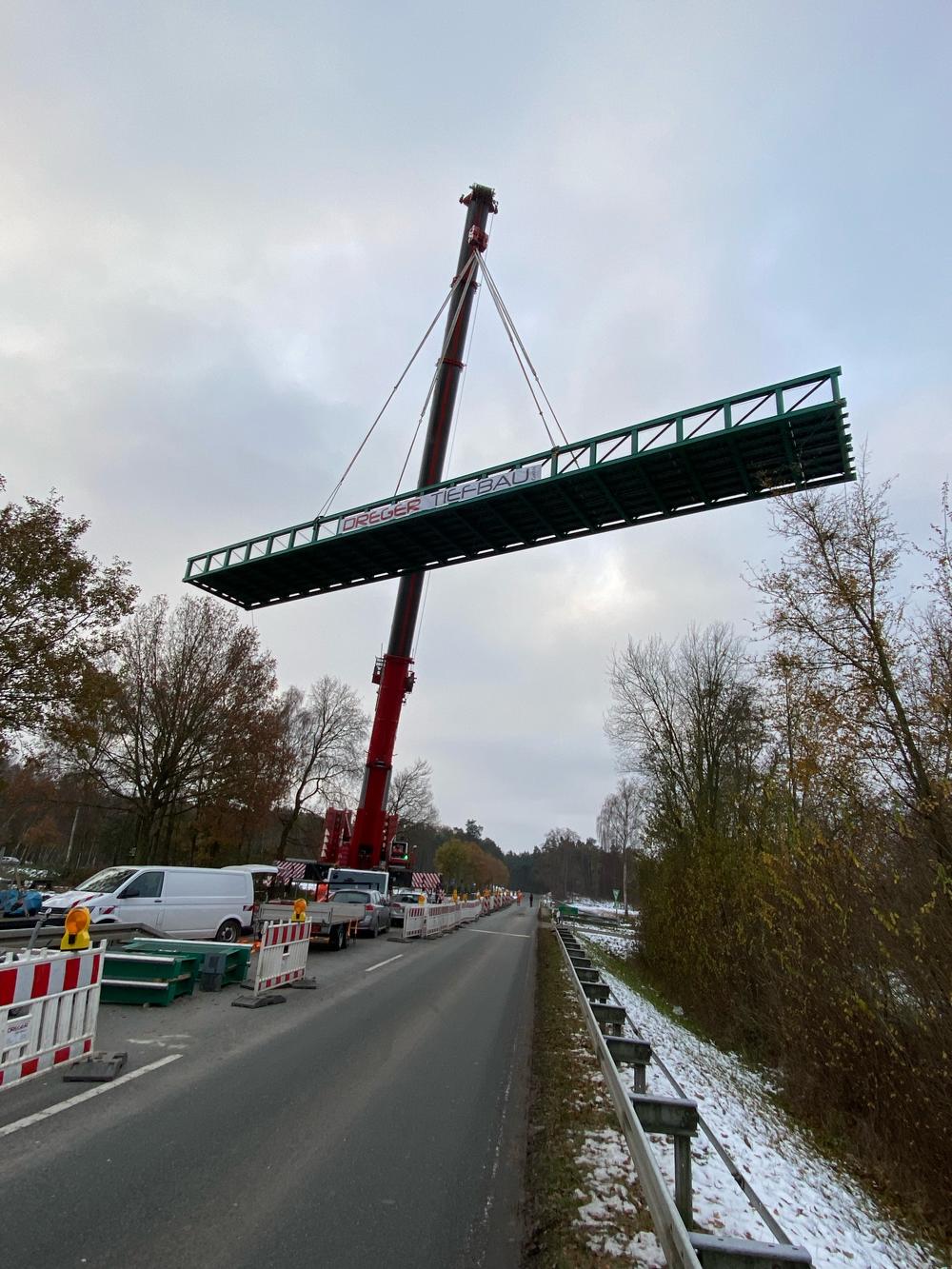

  • 22 213 1

Neubau einer Geh- und Radwegbrücke ü. die Ems

Bauherr

Kreis Warendorf

Ort

Warendorf

Baujahr

2023/2024

Leistung

Objektplanung LPH 2, 3 & 6
Tragwerksplanung LPH 2, 3 & 6

Tragwerksplannung LPH4-5 für AN

Beschreibung

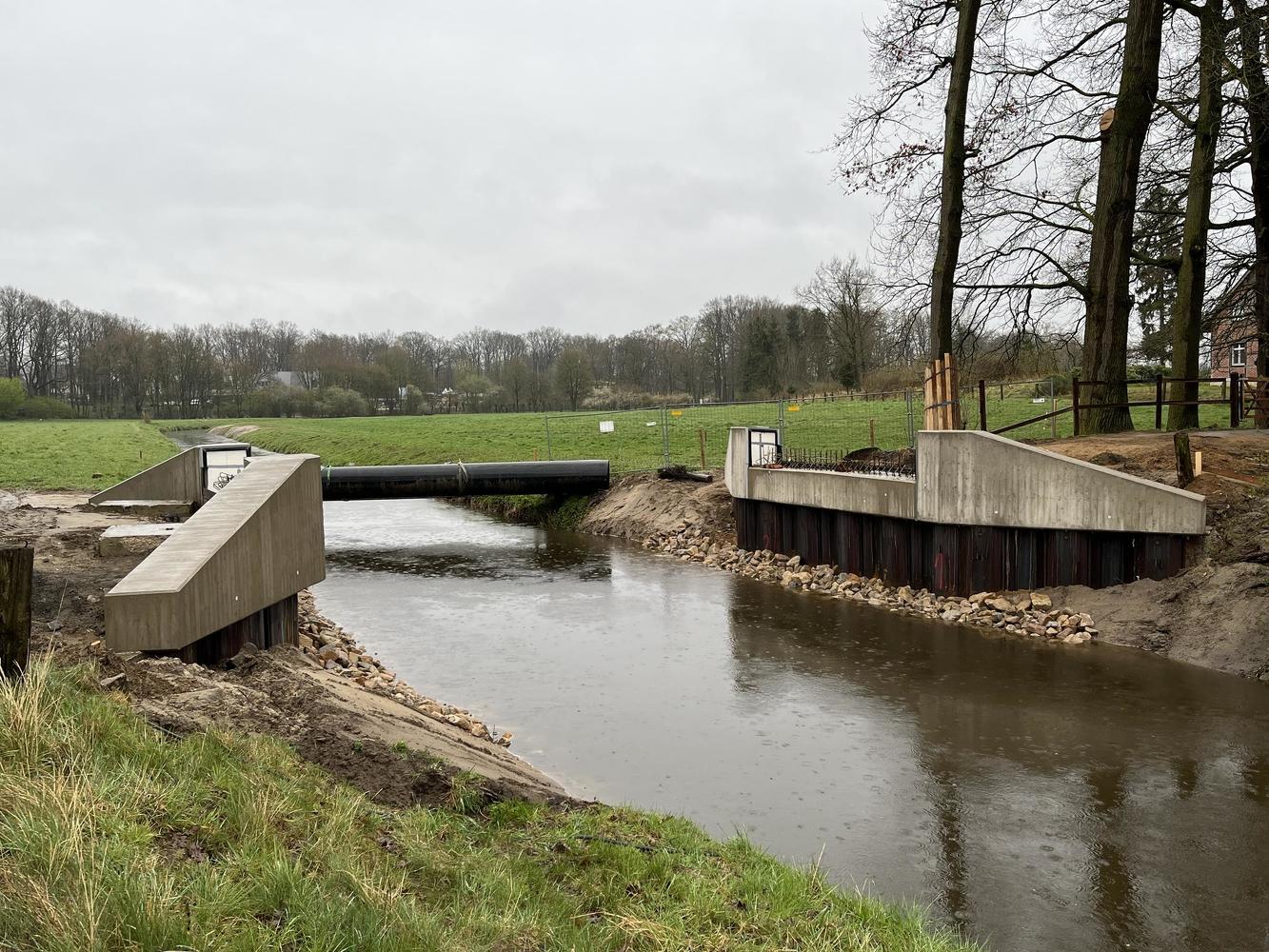

1-feldriger Fachwerk-Stahlüberbau mit GFK-Bohlenbelag
Gesamtstützweite ca. 33,00 m, Breite zwischen den Geländern ca. 4,00 m
Widerlager auf Spundwänden tief gegründet.

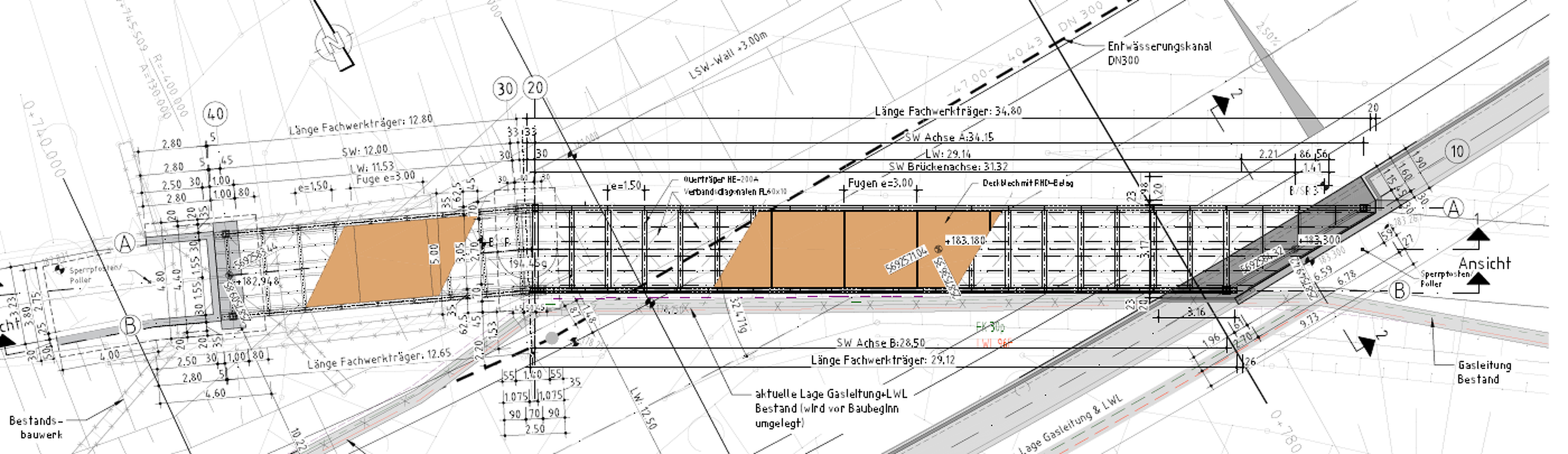

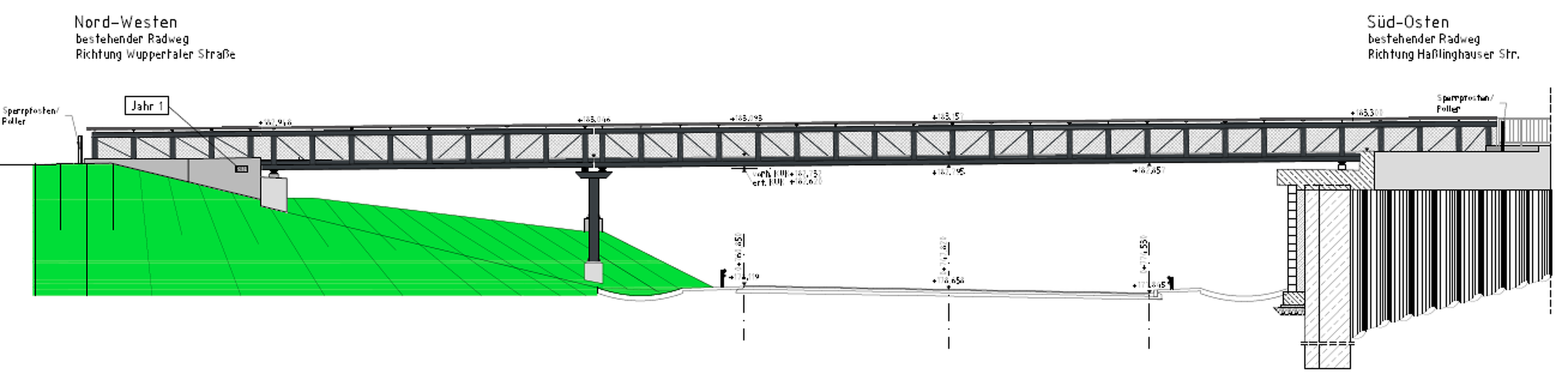

Ersatzneubau einer Geh- und Radwegbrücke ü. die neue Ortsumgehung L70n

Bauherr

Landesbetrieb Straßenbau NRW

Ort

Sprockhövel

Baujahr

im Bau

Leistung

Objektplanung LPH 1-7
Tragwerksplanung LPH 2-3

Beschreibung

2-feldriger Überbau mit anschließender Stützwand parallel zur L 70
Stützweite Überbau ca. 30,00/12,00 m, Breite zwischen den Geländern 3,00 m
Länge der anschließenden Stützwand (Bohrpfahlwand) ca. 100 m.
Wandhöhe bis 7,50 m. Bohrpfahlwand mit Kopfbalken und StB-Vorsatzschale.

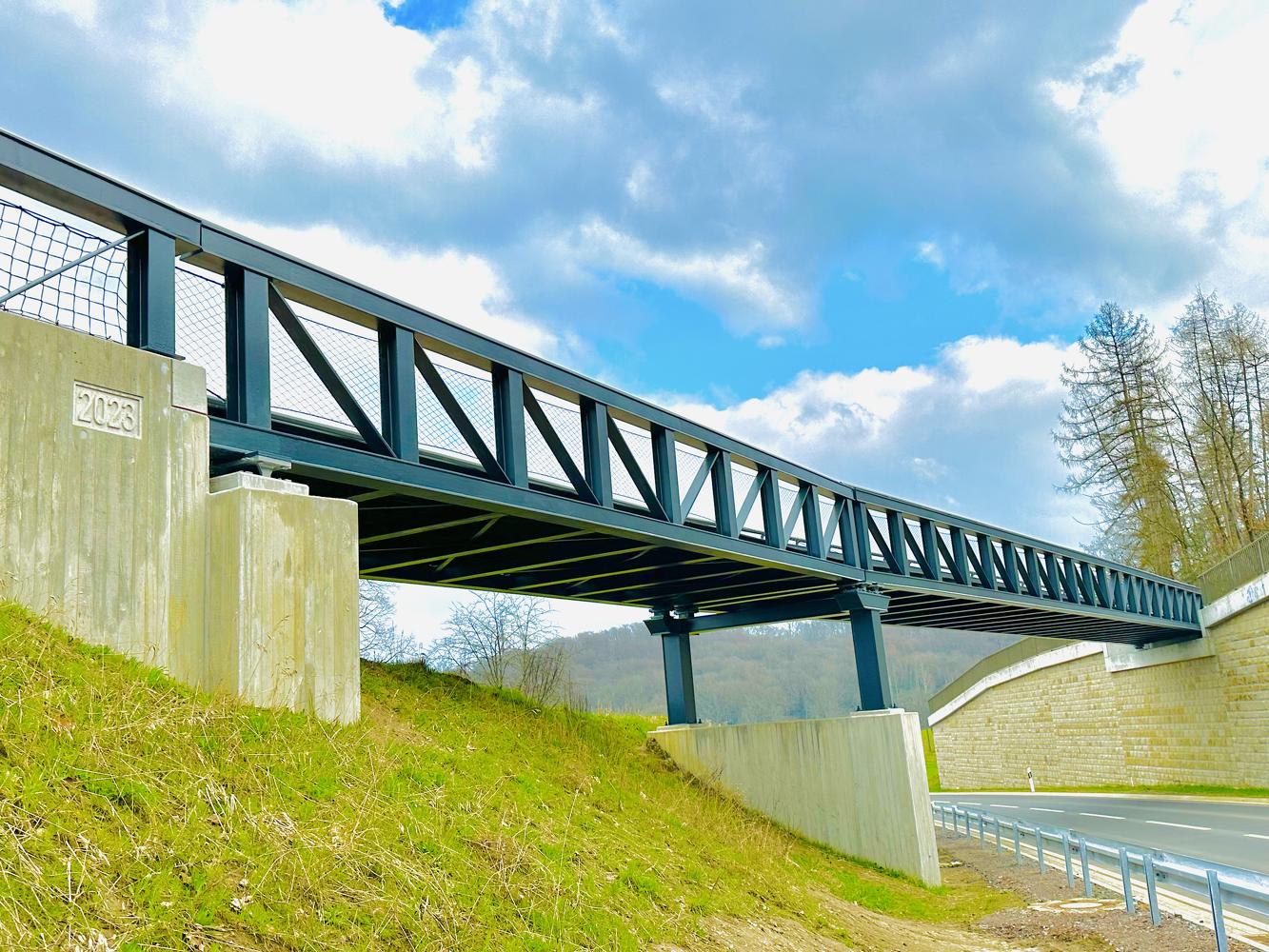

  • img 1707Ansicht von Westen Foto von Götze Stahl und Anlagentechnik GmbH

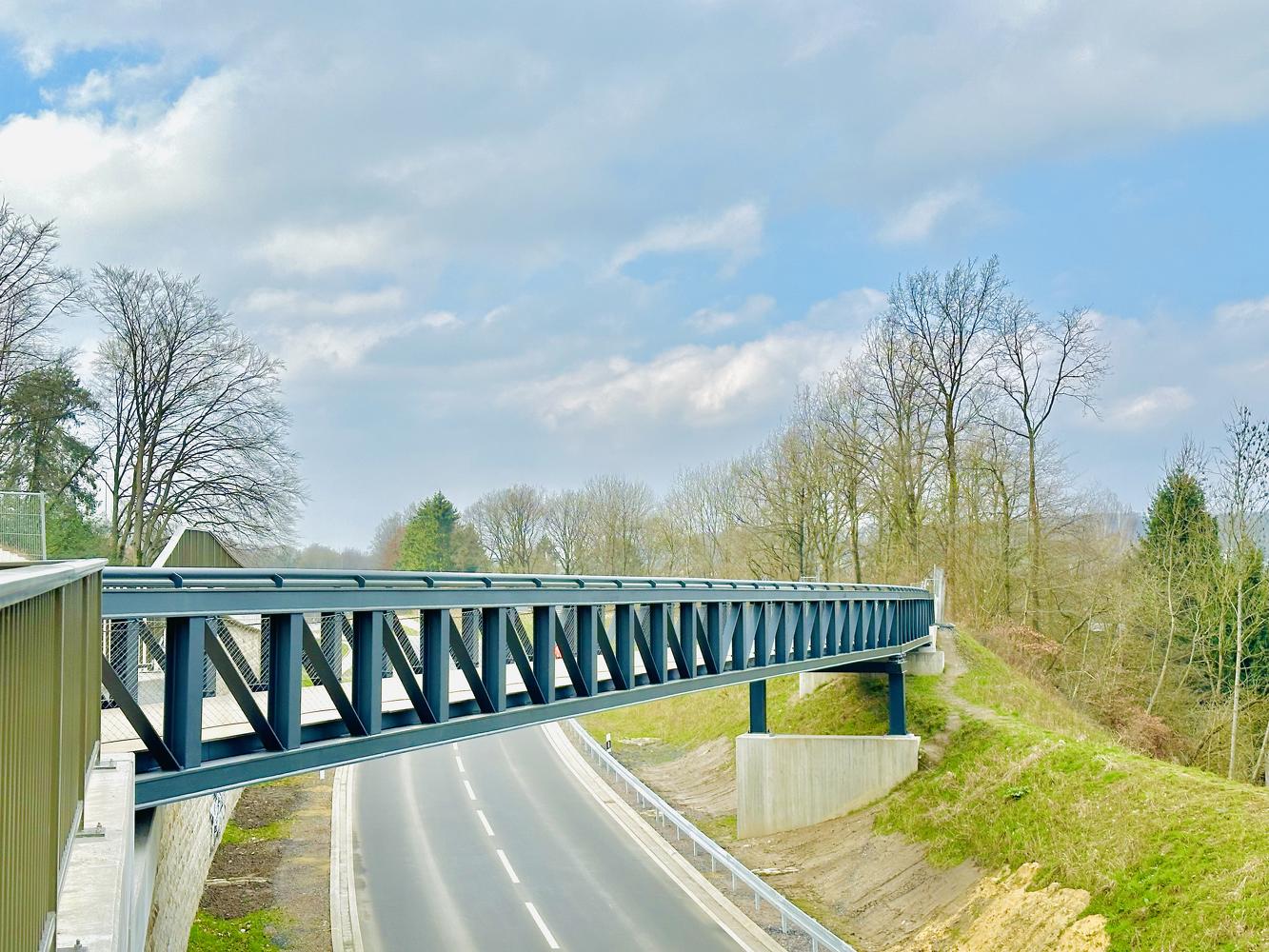

  • img 1700Ansicht von Osten Foto von Götze Stahl und Anlagentechnik

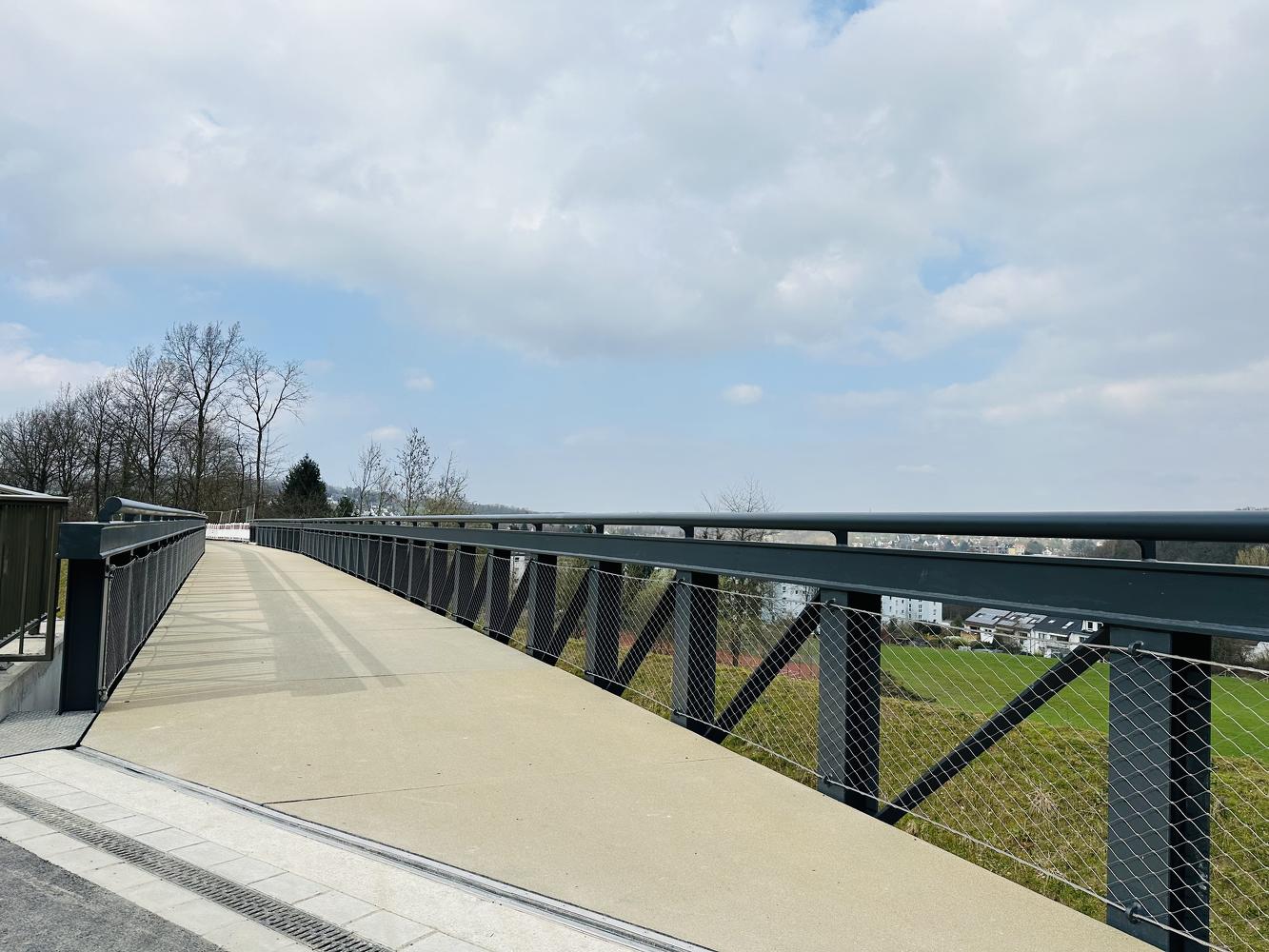

  • img 1699Übergang an Stützwand Foto von Götze Stahl und Anlagentechnik

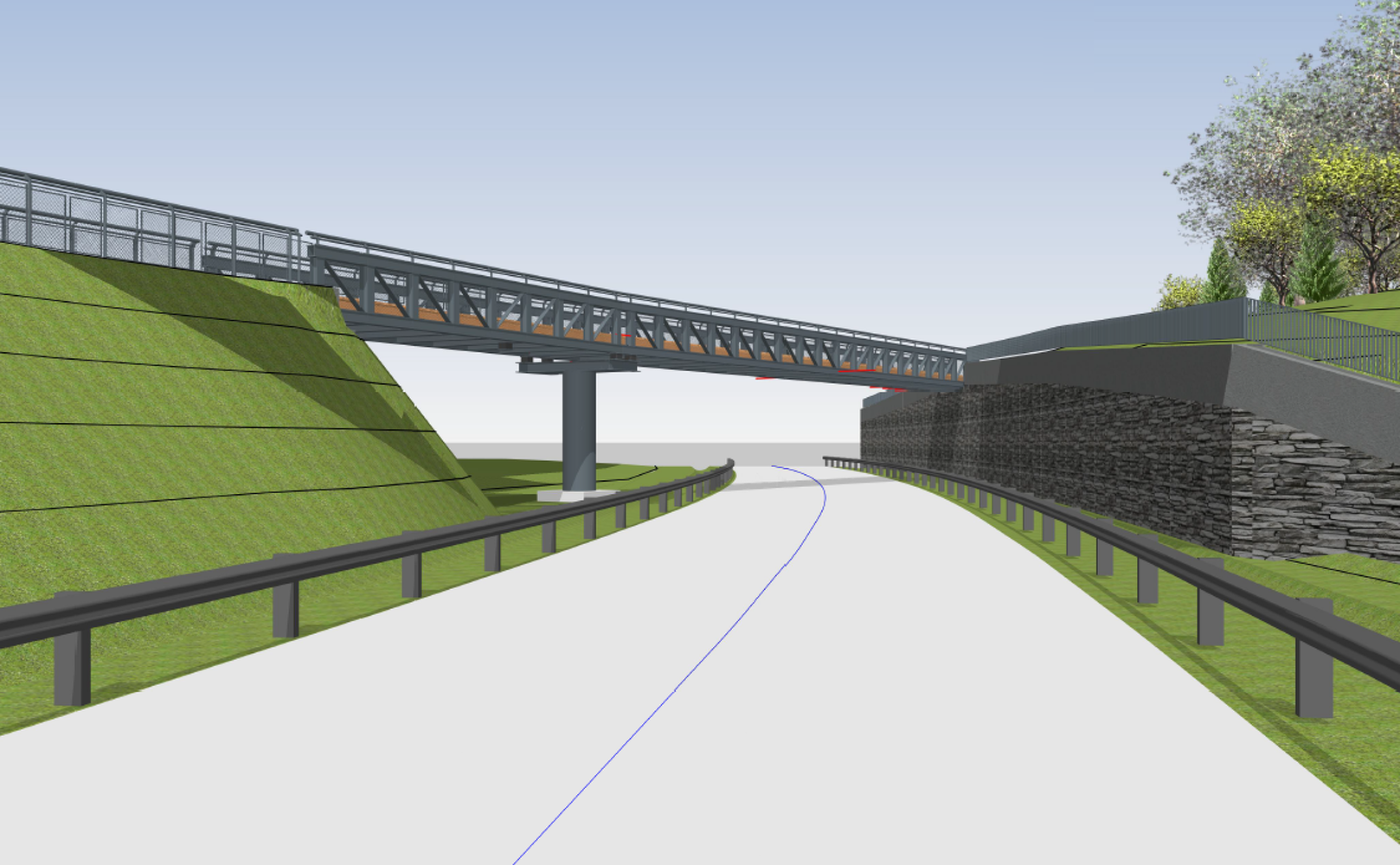

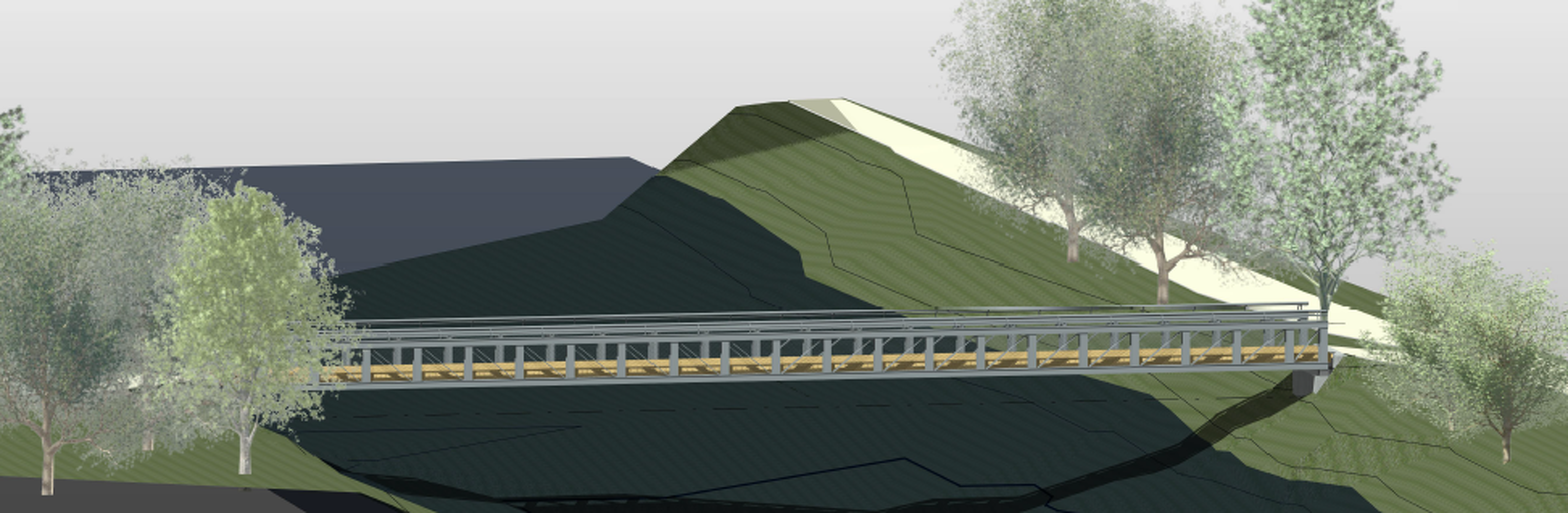

  • Visualisierung im Entwurf
  • 16 217 4

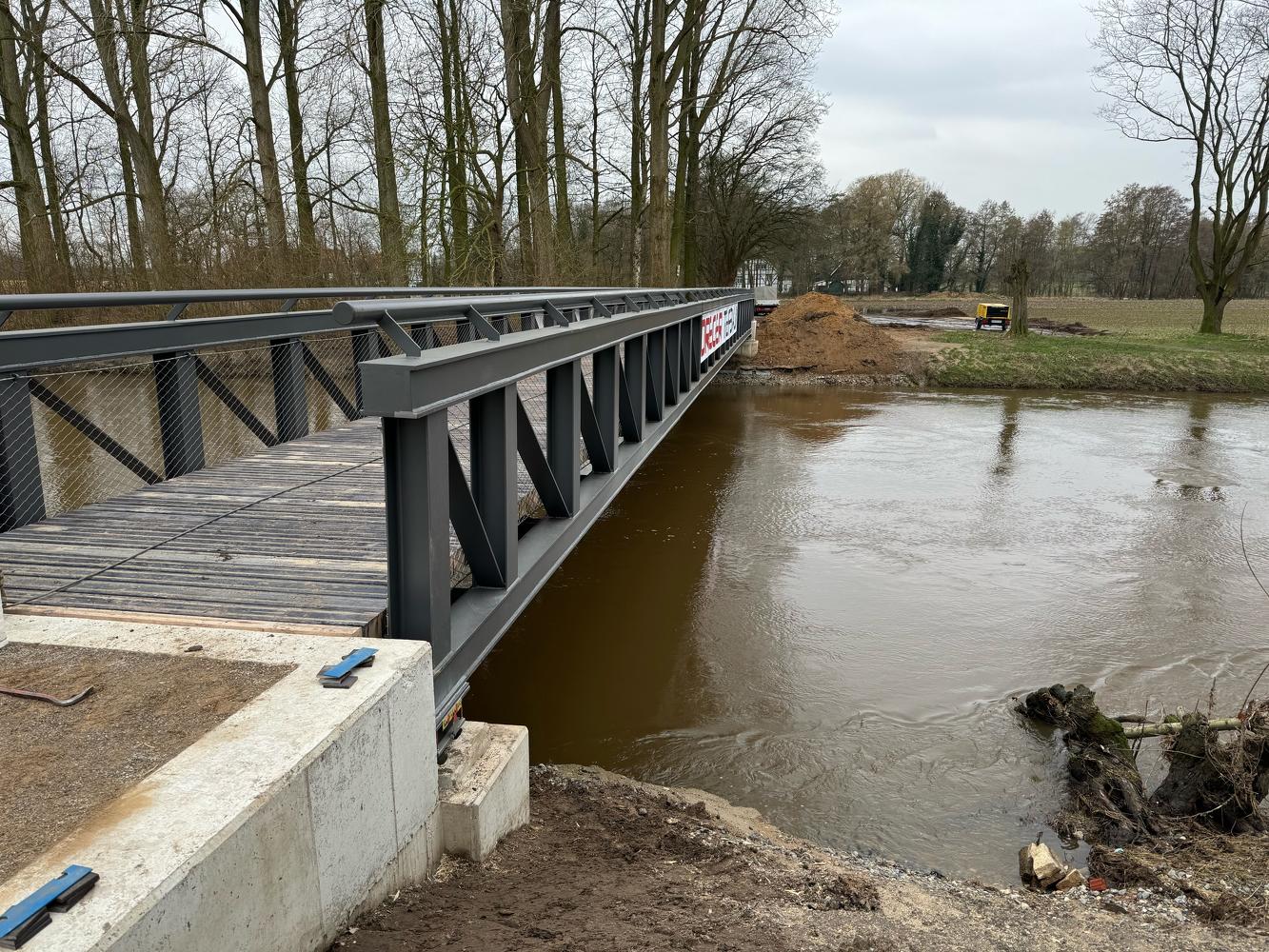

  • 16 217 3

Neubau der Geh- und Radwegbrücke "Herrlichkeit" ü. die Ems

Bauherr

Stadt Warendorf

Ort

Warendorf

Baujahr

im Bau

Leistung

Objektplanung LPH 1-4, 6
Tragwerksplanung LPH 2-3

Tragwerksplannung LPH4-5 für AN

Beschreibung

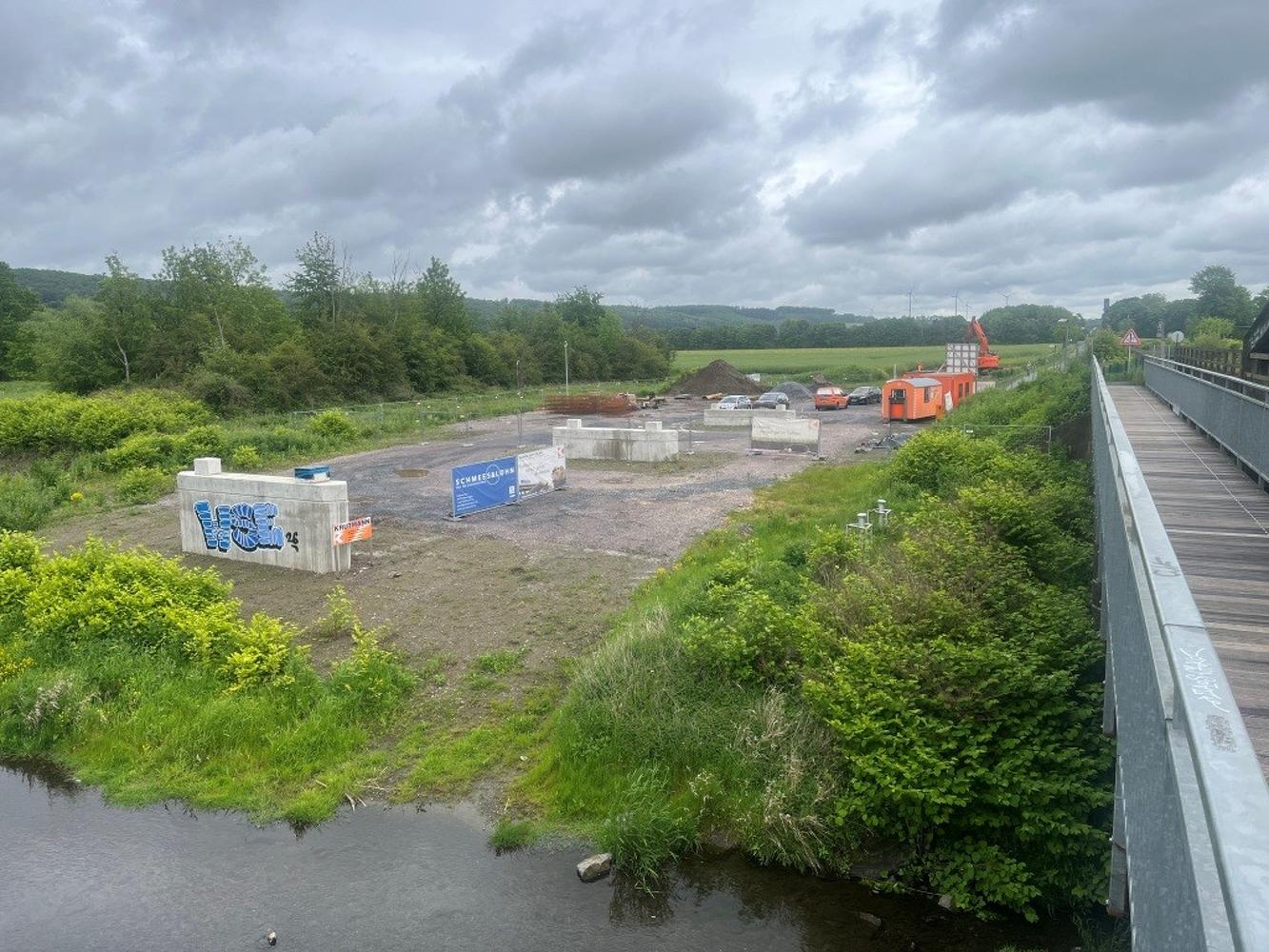

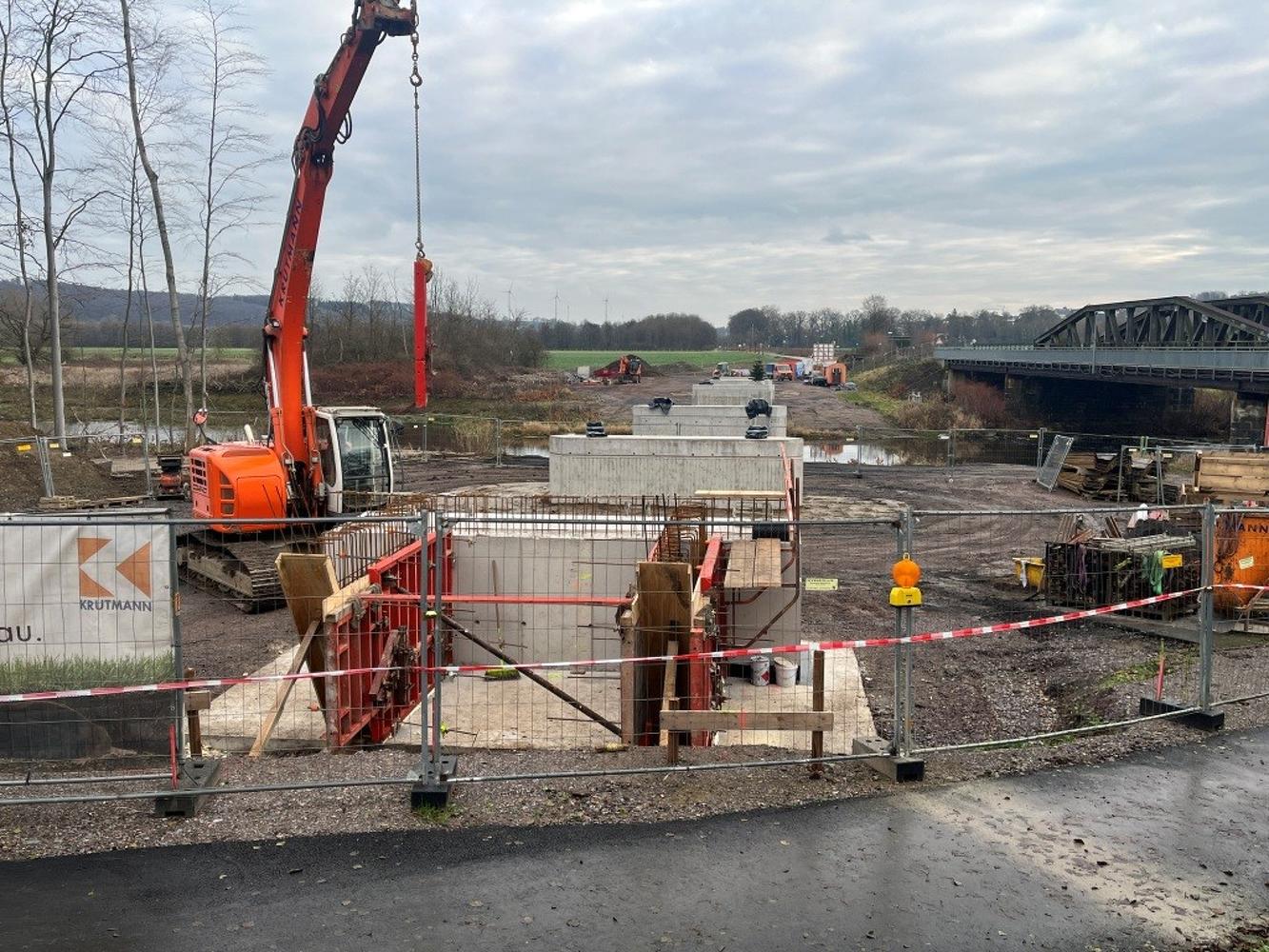

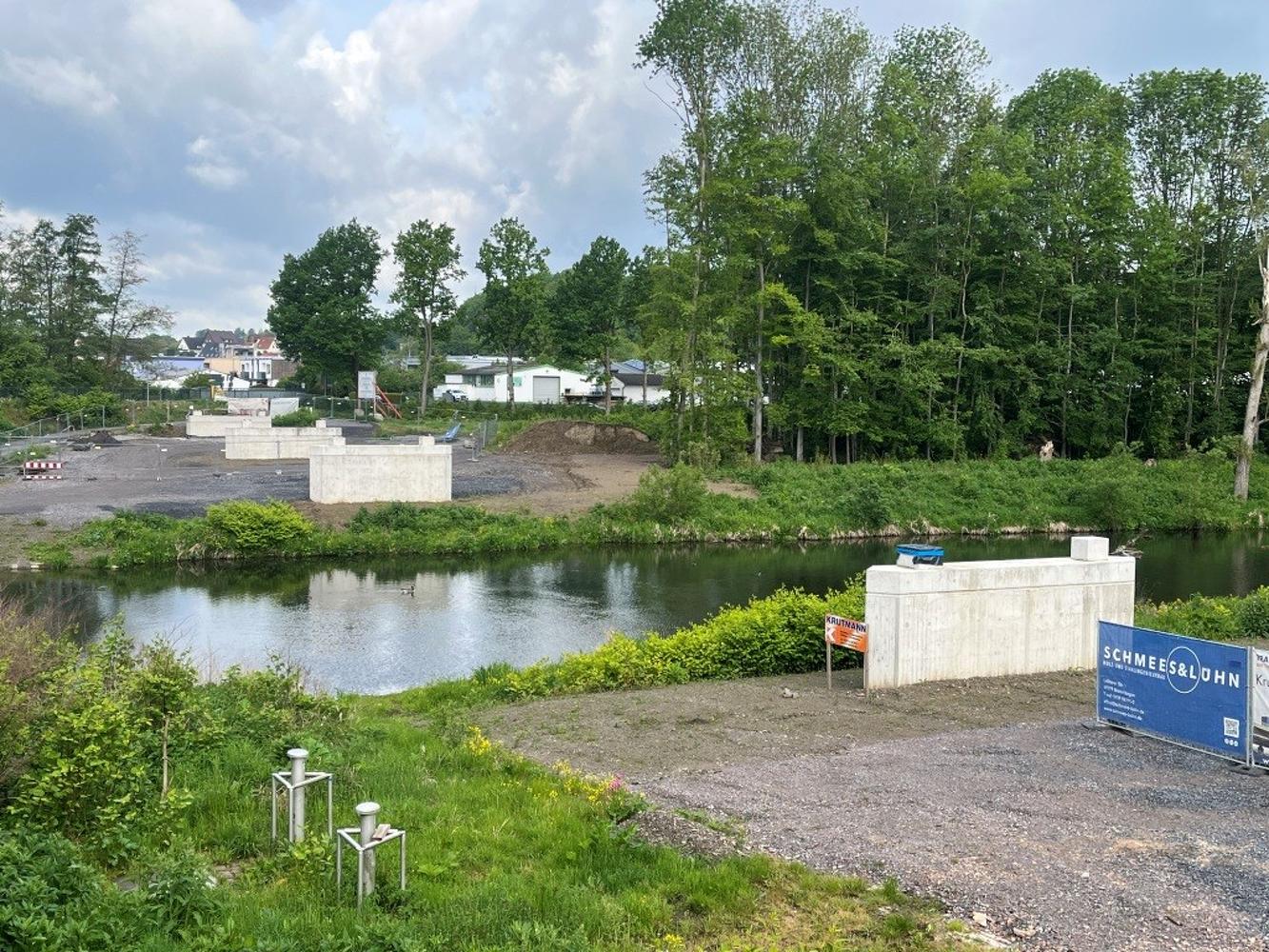

1-feldriger Fachwerk-Stahlüberbau mit Holzbohlenbelag
Gesamtstützweite ca. 32,00 m, Breite zwischen den Geländern ca. 2,50 m
Widerlager auf Rammpfählen tief gegründet

Neubau einer Geh- und Radwegbrücke in Schwerte

Bauherr

Stadt Schwerte

Ort

Schwerte

Baujahr

2024

Leistung

Objektplanung LPH 1-8
Tragwerksplanung LPH 1-3

Beschreibung

1-feldriger Aluminiumüberbau
Gesamtstützweite 7,00 m, Breite zwischen den Geländern 3,00 m
Brückenfläche 21,00 m², Schiefwinkligkeit 72 gon

Gründung: Brunnenringgründung

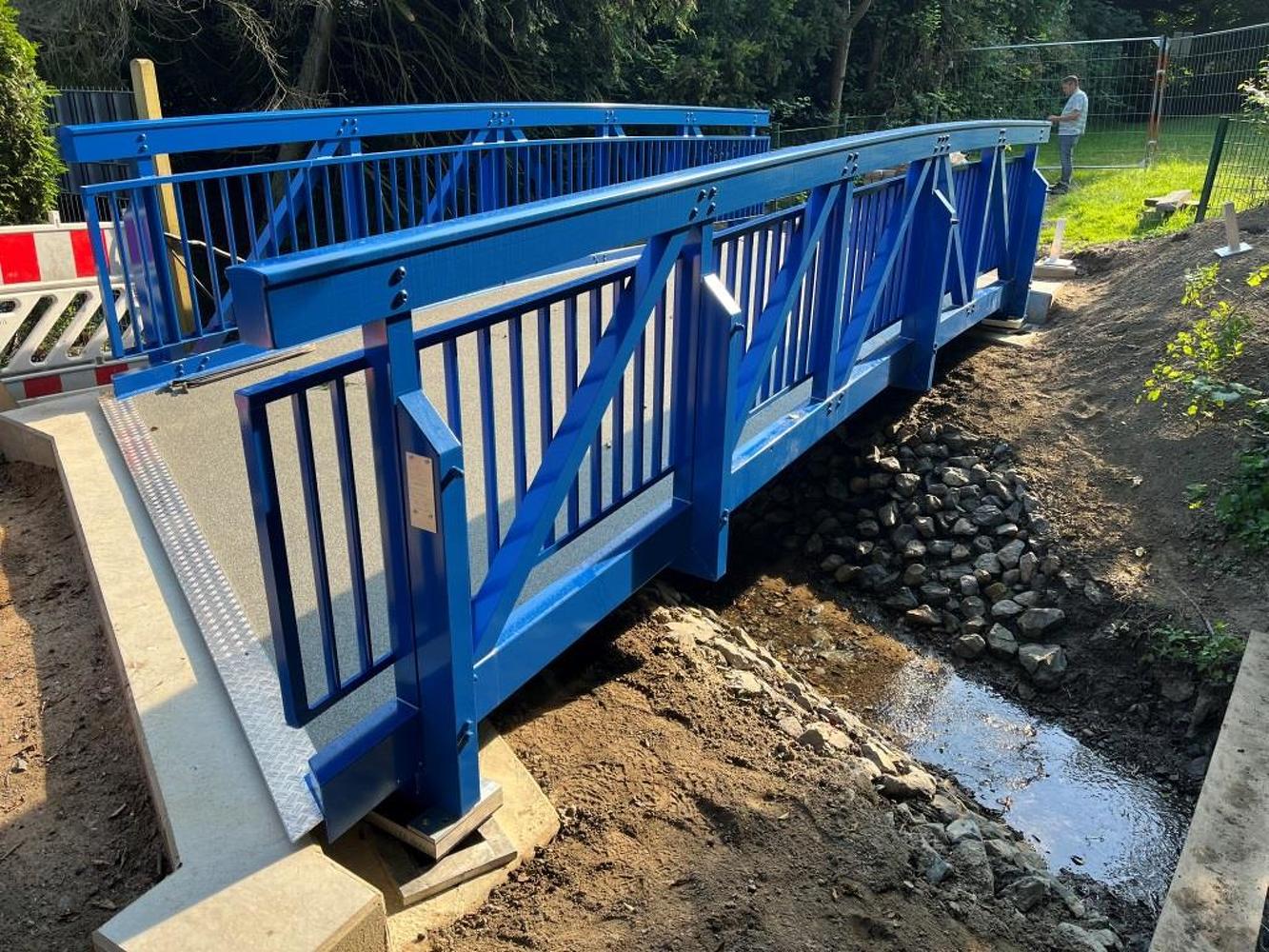

  • img 9036

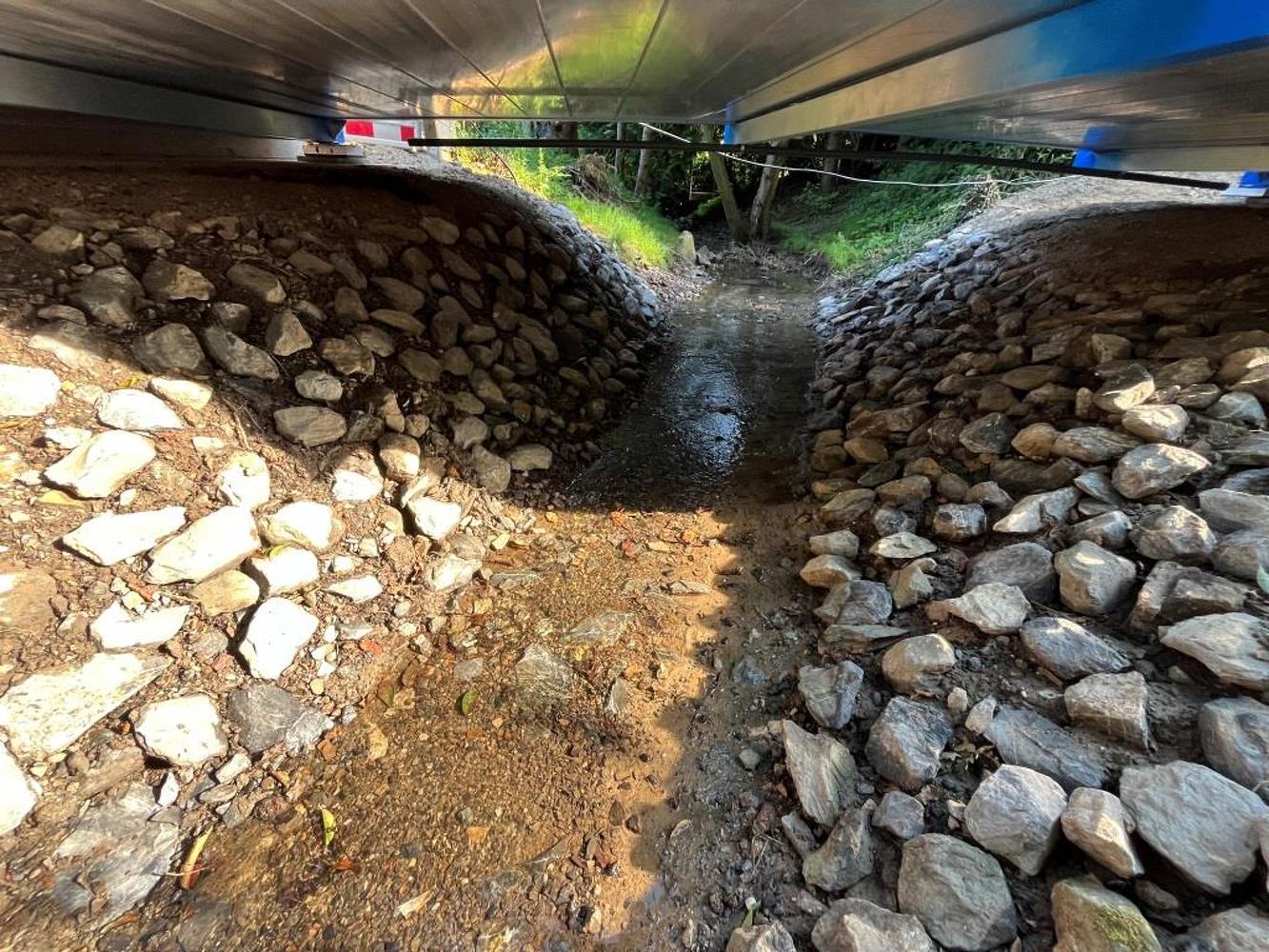

  • img 9029

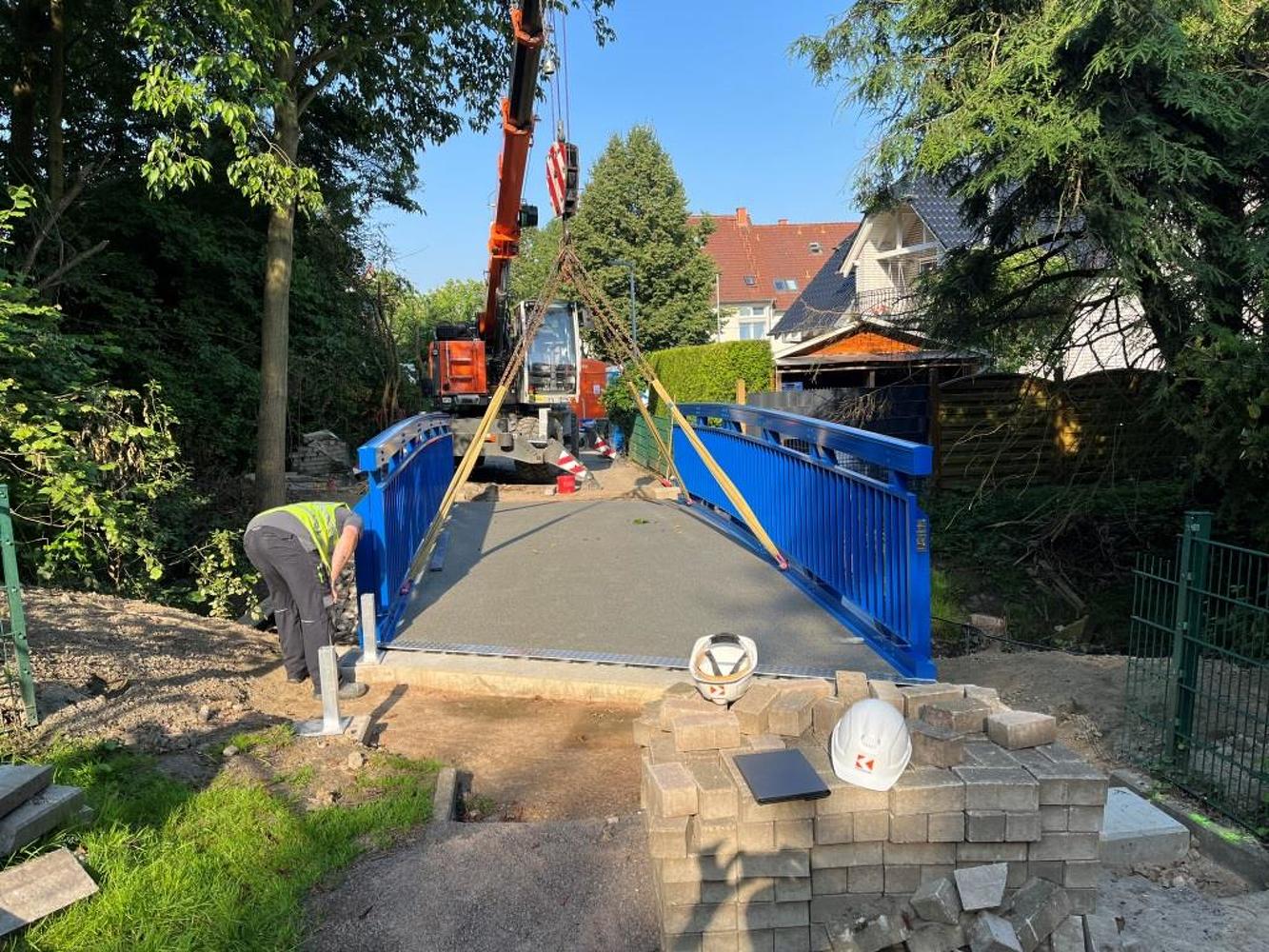

  • img 9028

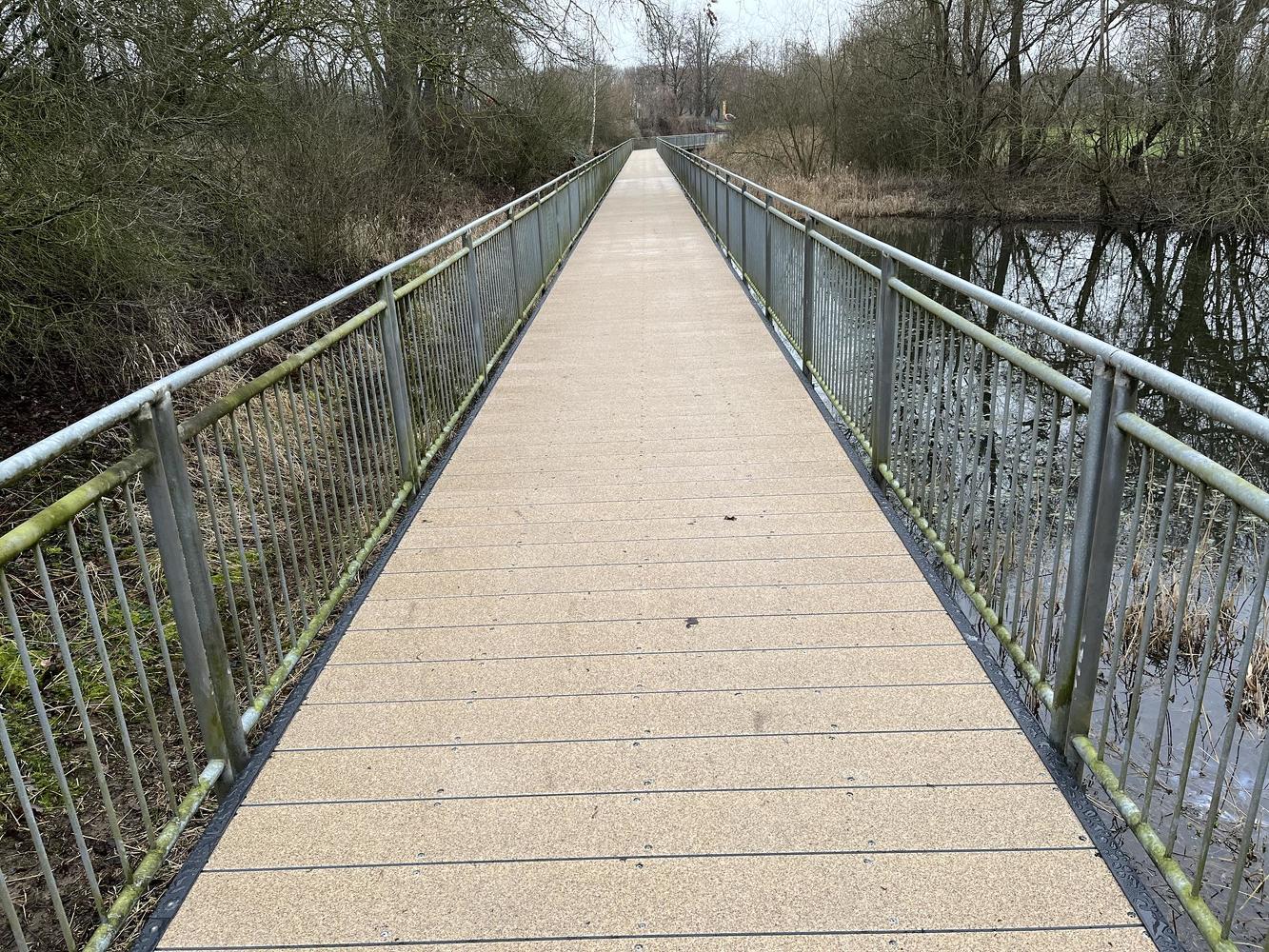

Erneuerung des Belags der Steganlage in den Emsauen

Bauherr

Stadt Emsdetten

Ort

Emsdetten

Baujahr

2023

Leistung

Objektplanung LPH 5-8
örtliche Bauüberwachung

Beschreibung

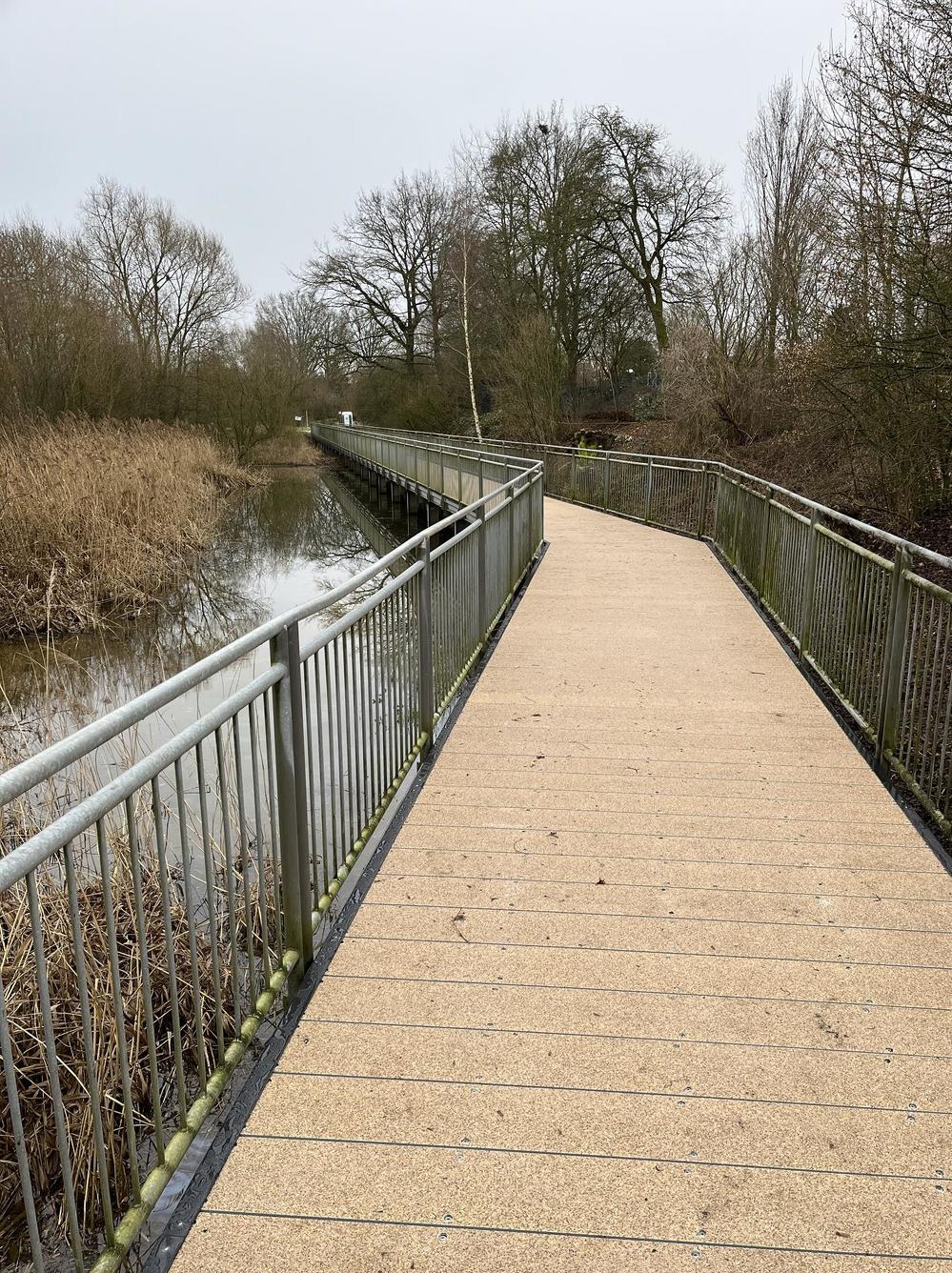

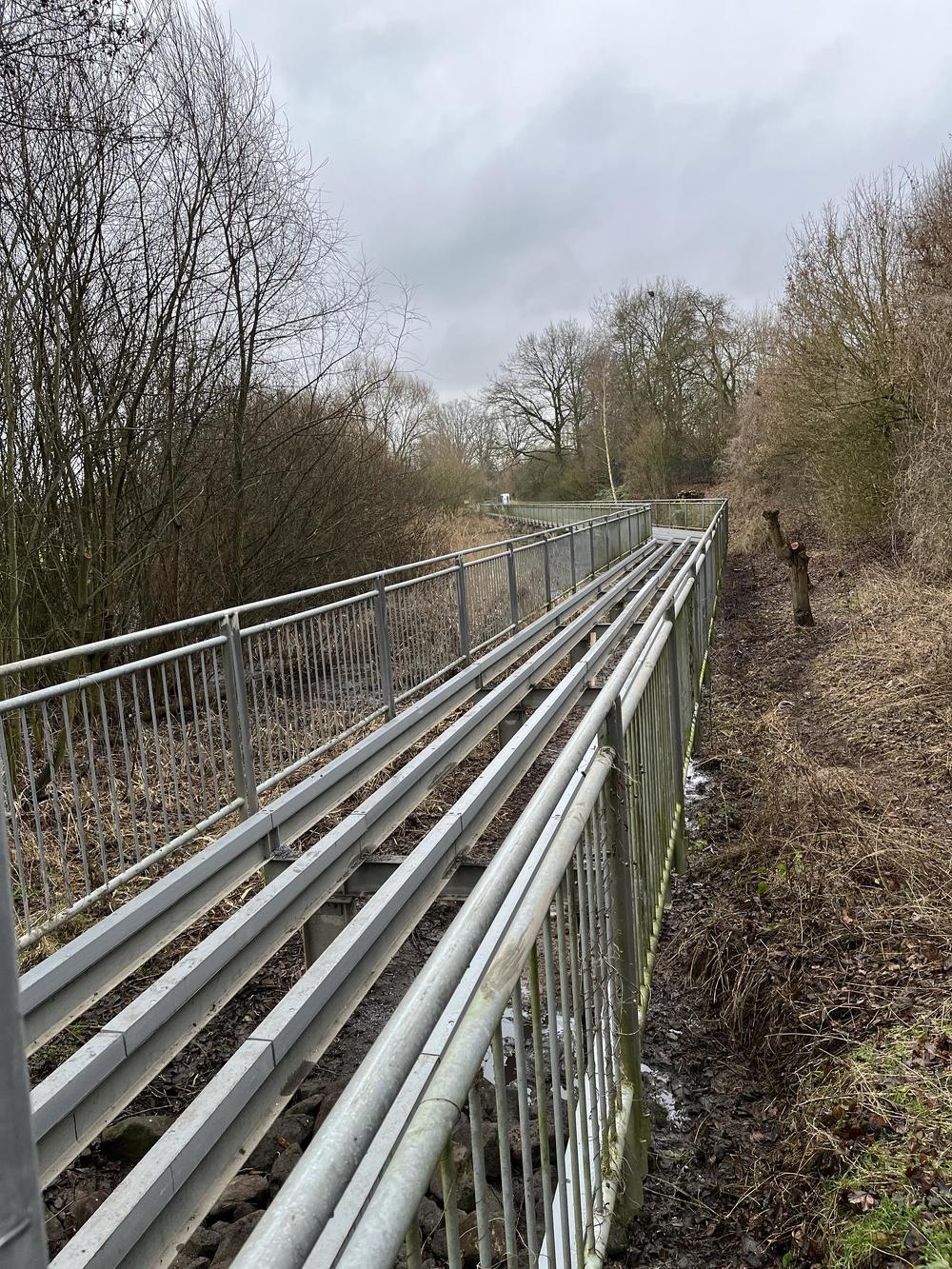

Errichtung einer neuen Unterkonstruktion und eines GFK-Belags
Bauwerkslänge 145,00 m, Breite zwischen den Geländern 2,50 m

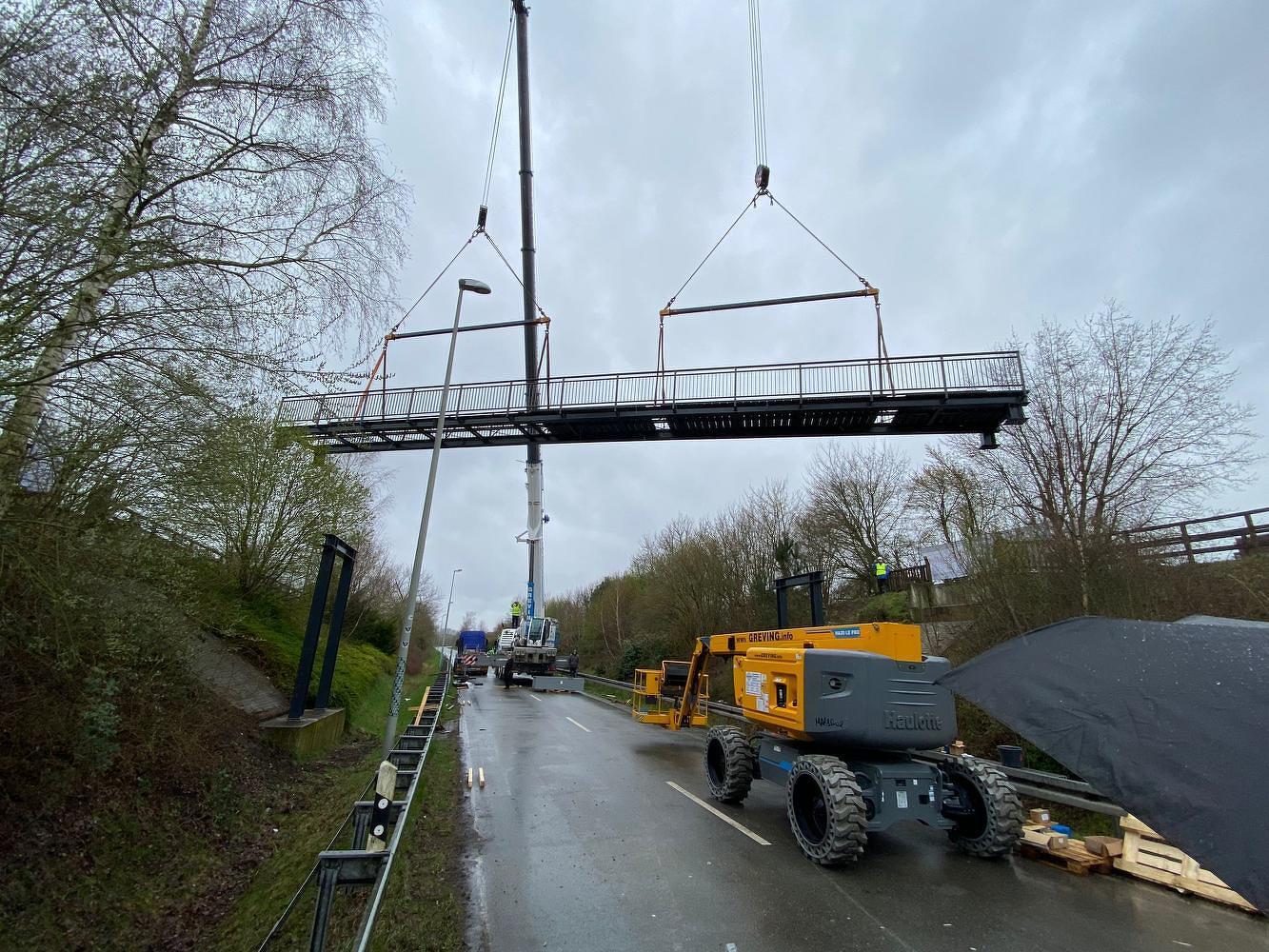

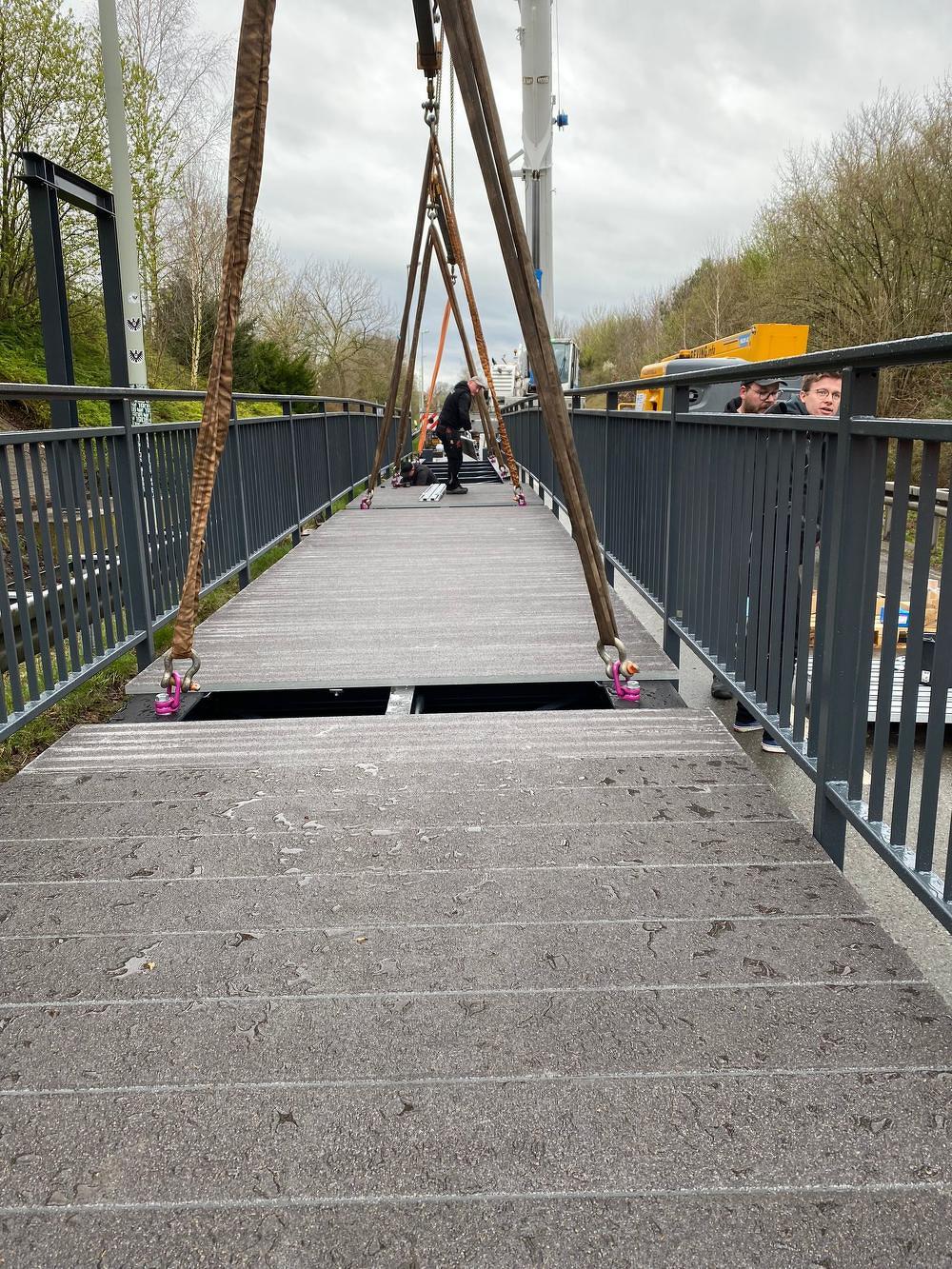

Ersatzneubau einer Geh- und Radwegbrücke ü. die Stadtstraße Nord

Bauherr

Stadt Warendorf

Ort

Warendorf

Baujahr

2023

Leistung

TBD

Beschreibung

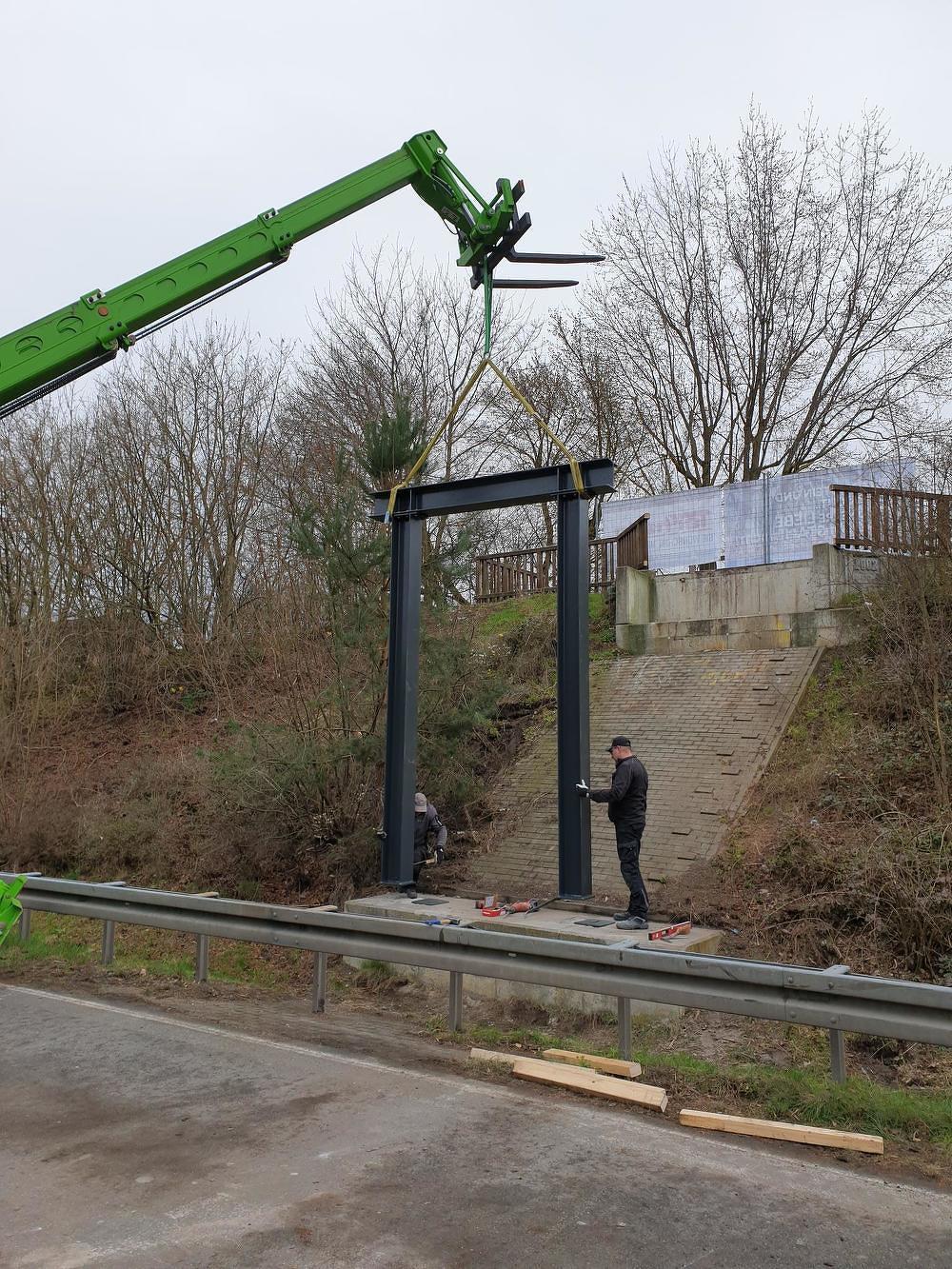

3-feldriger Stahlüberbau mit GFK-Bohlenbelag auf zwei Jochrahmen
Stützweiten 6,50 / 14,40 / 6,50 m, Breite zwischen den Geländern 2,50 m

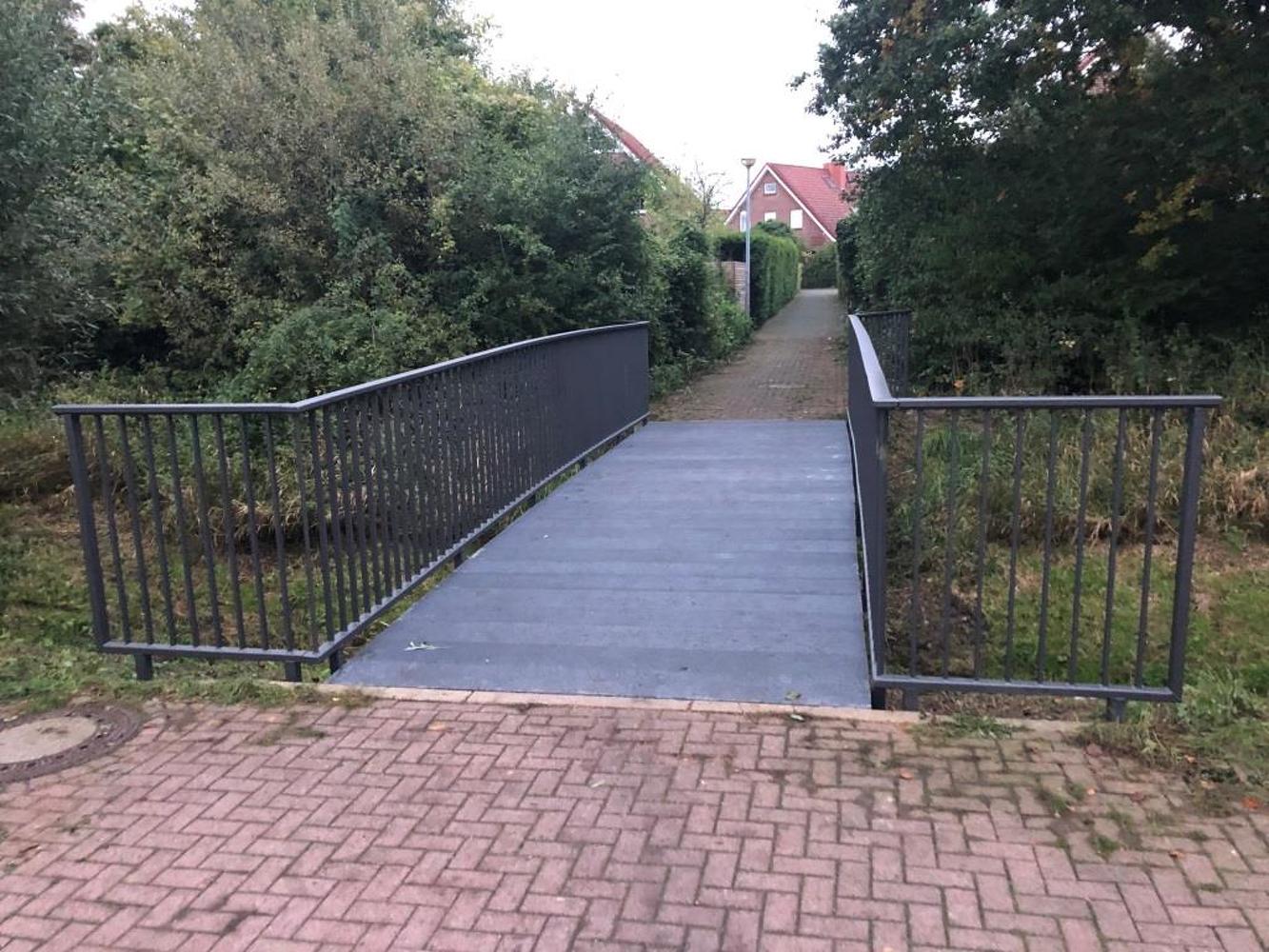

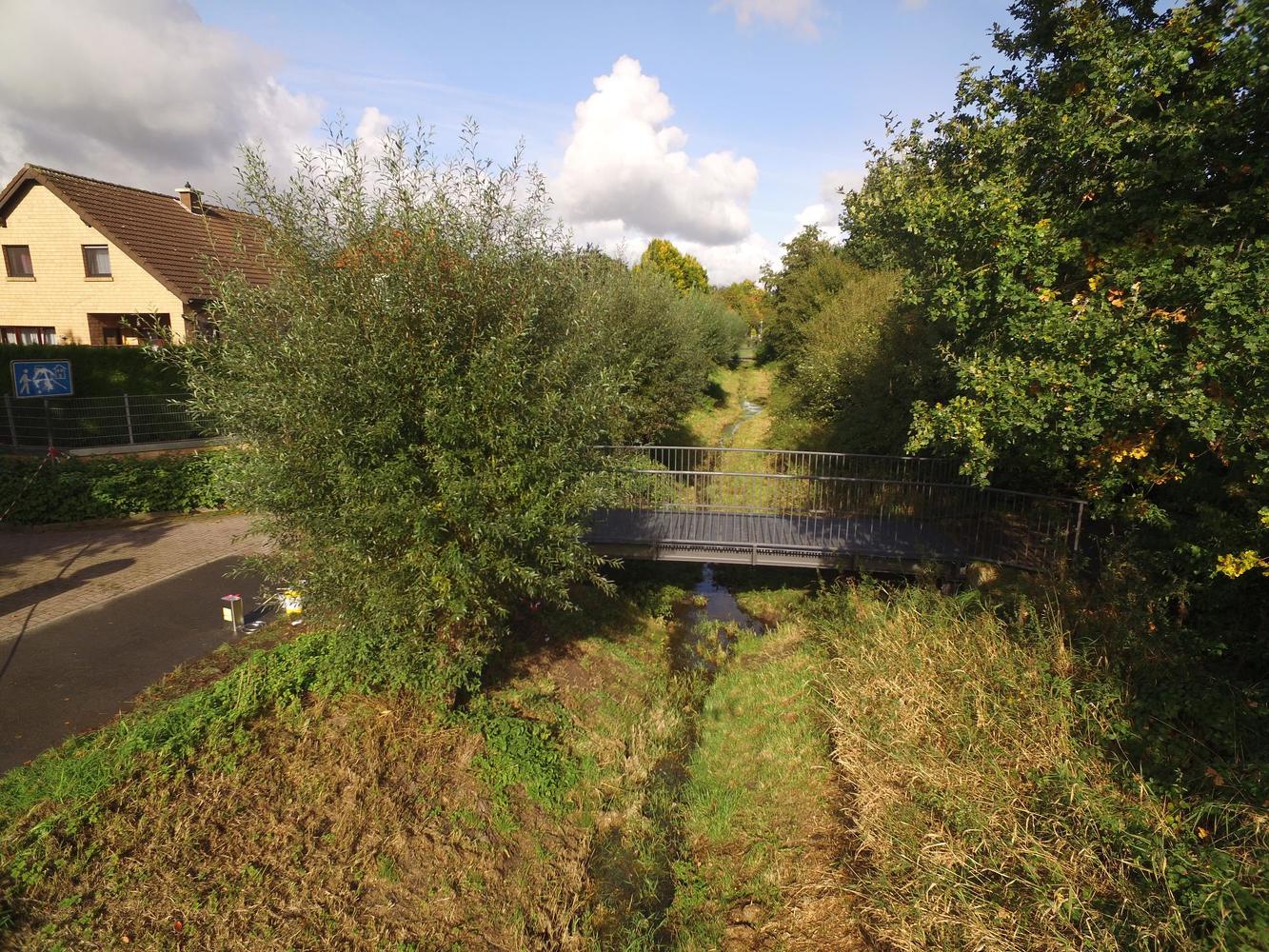

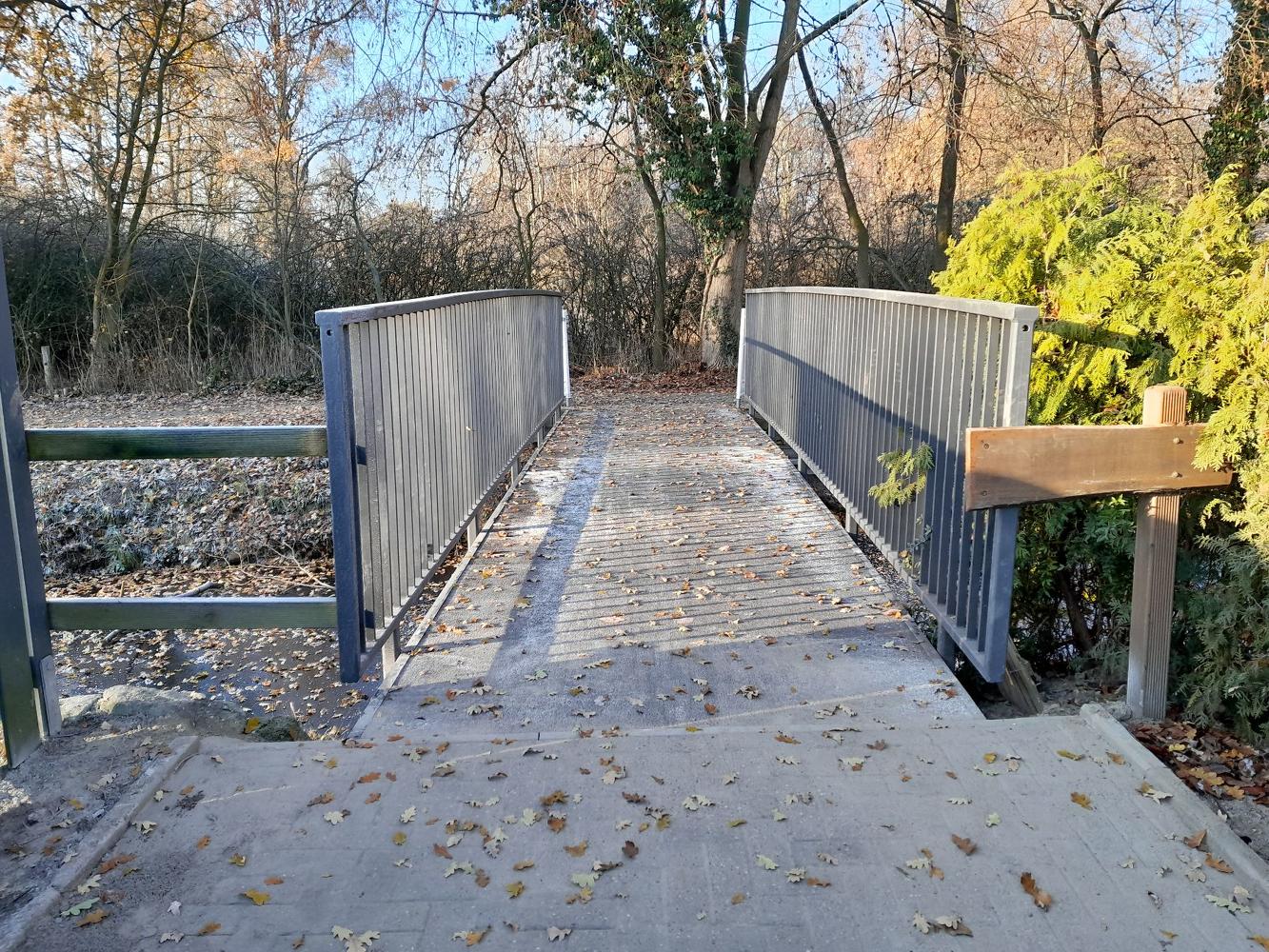

Ersatzneubau von 3 Geh- und Radwegbrücken ü. den Hellbach

Bauherr

Gemeinde Nordwalde

Ort

Nordwalde

Baujahr

2022-2023

Leistung

TBD

Beschreibung

Stahltragwerk mit GFK-Bohlen als Belag
Stützweite 5,70 / 8,05 / 7,50 m, Breite zwischen den Geländern 2,00 m

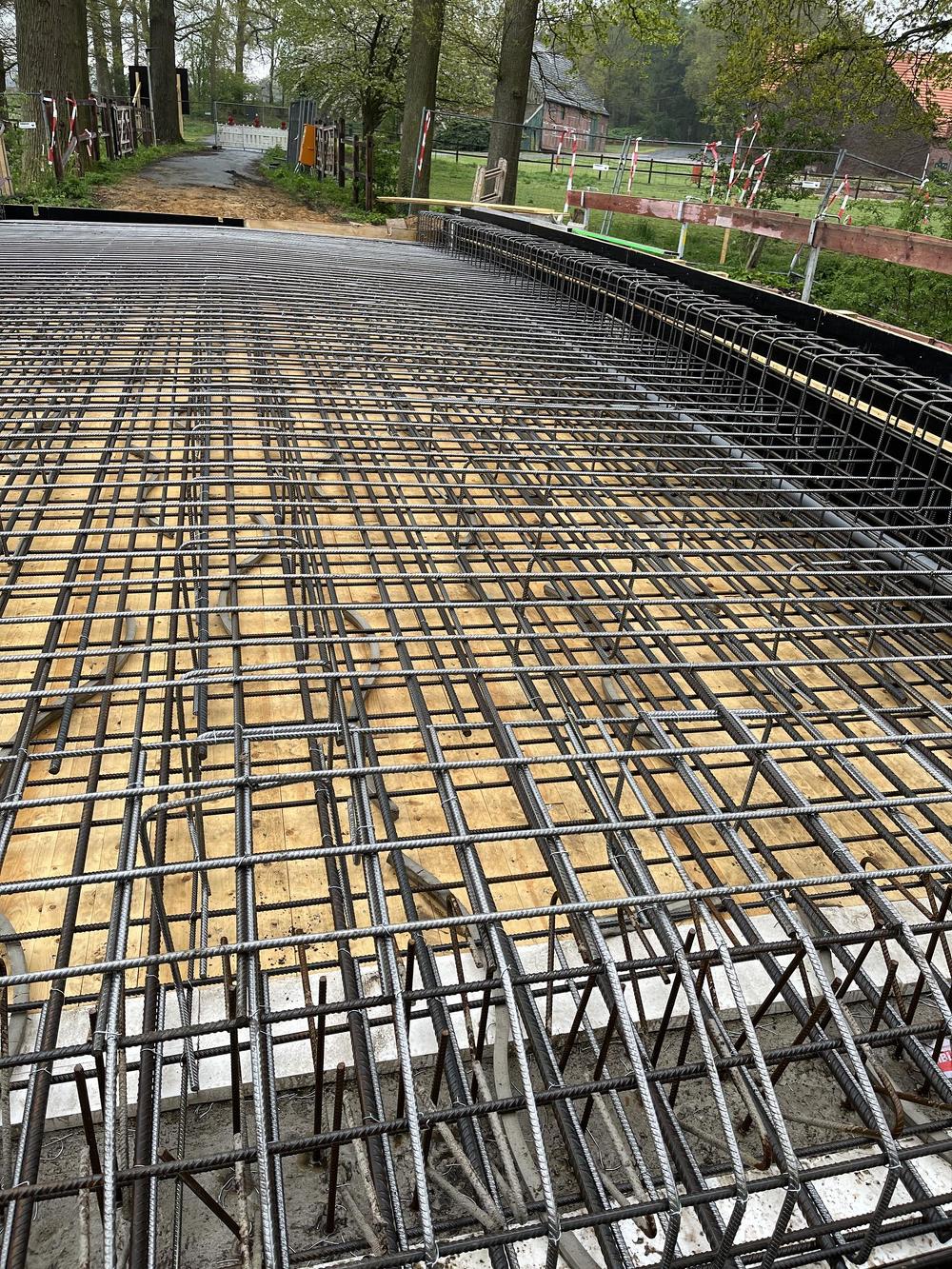

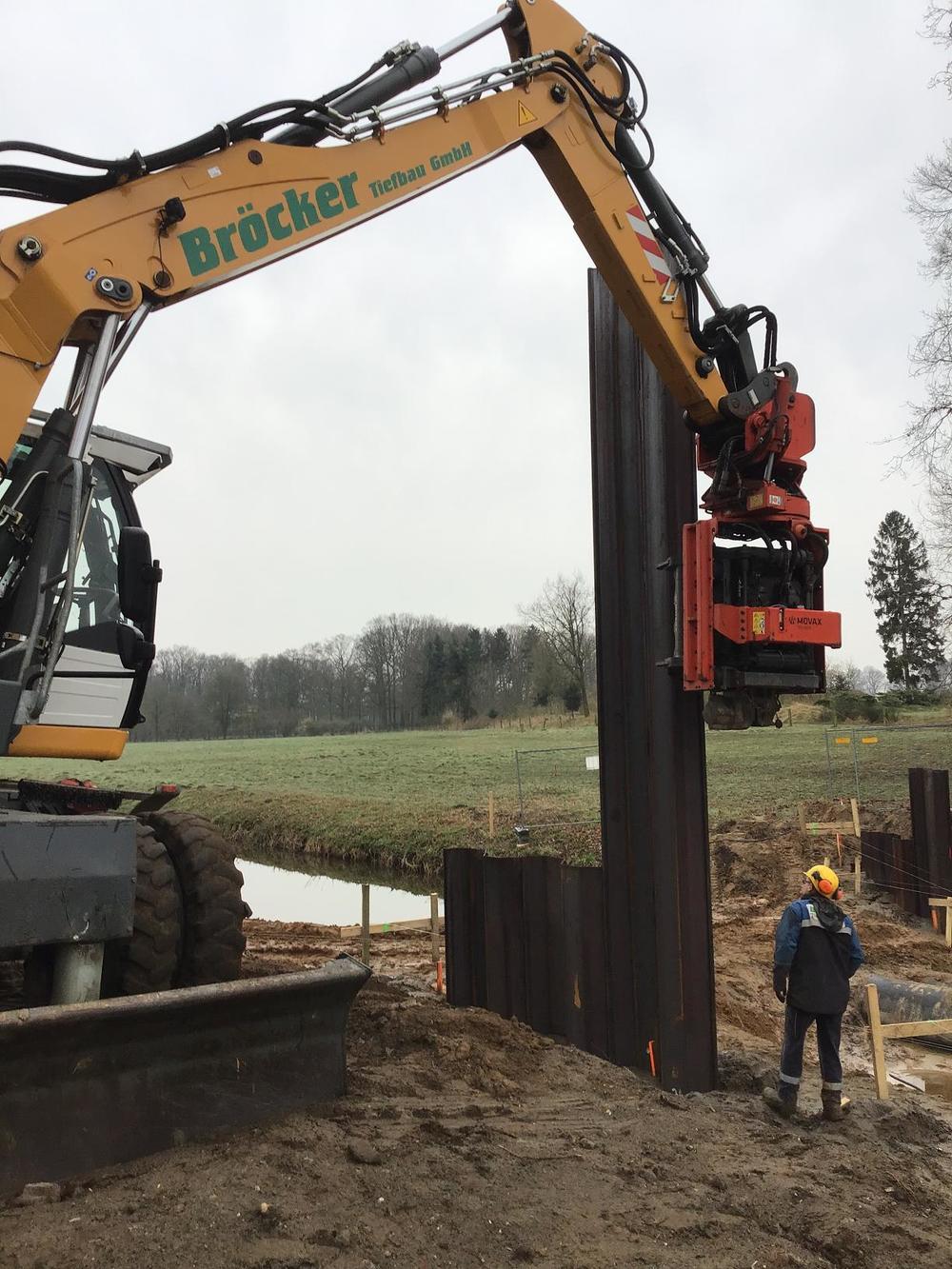

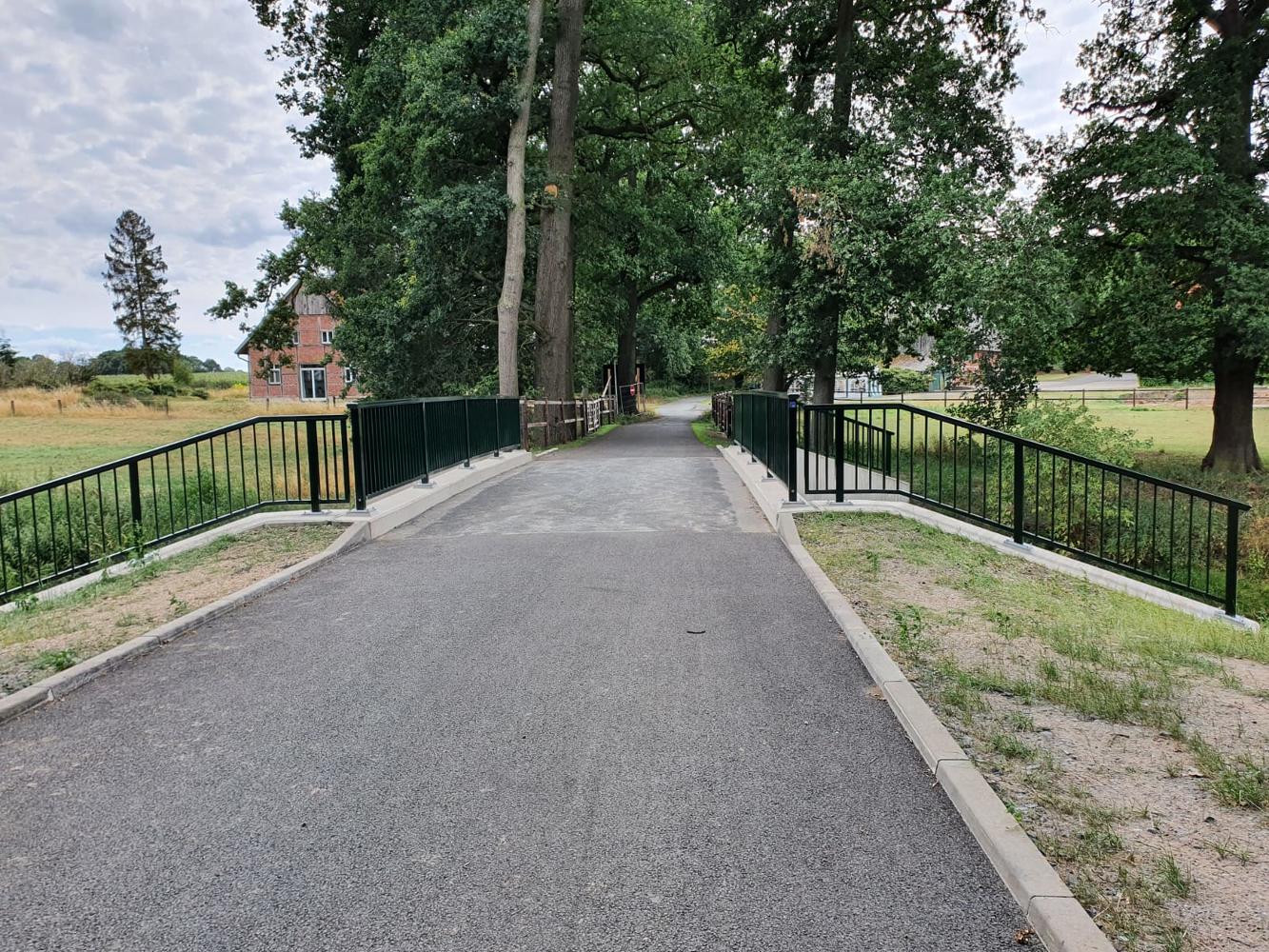

Ersatzneubau einer Geh- und Radwegbrücke ü. den Mühlenbach

Bauherr

Stadt Emsdetten

Ort

Emsdetten

Baujahr

2022

Leistung

Objektplanung LPH 2-8
Tragwerksplanung LPH 3-6
Bauüberwachung

Beschreibung

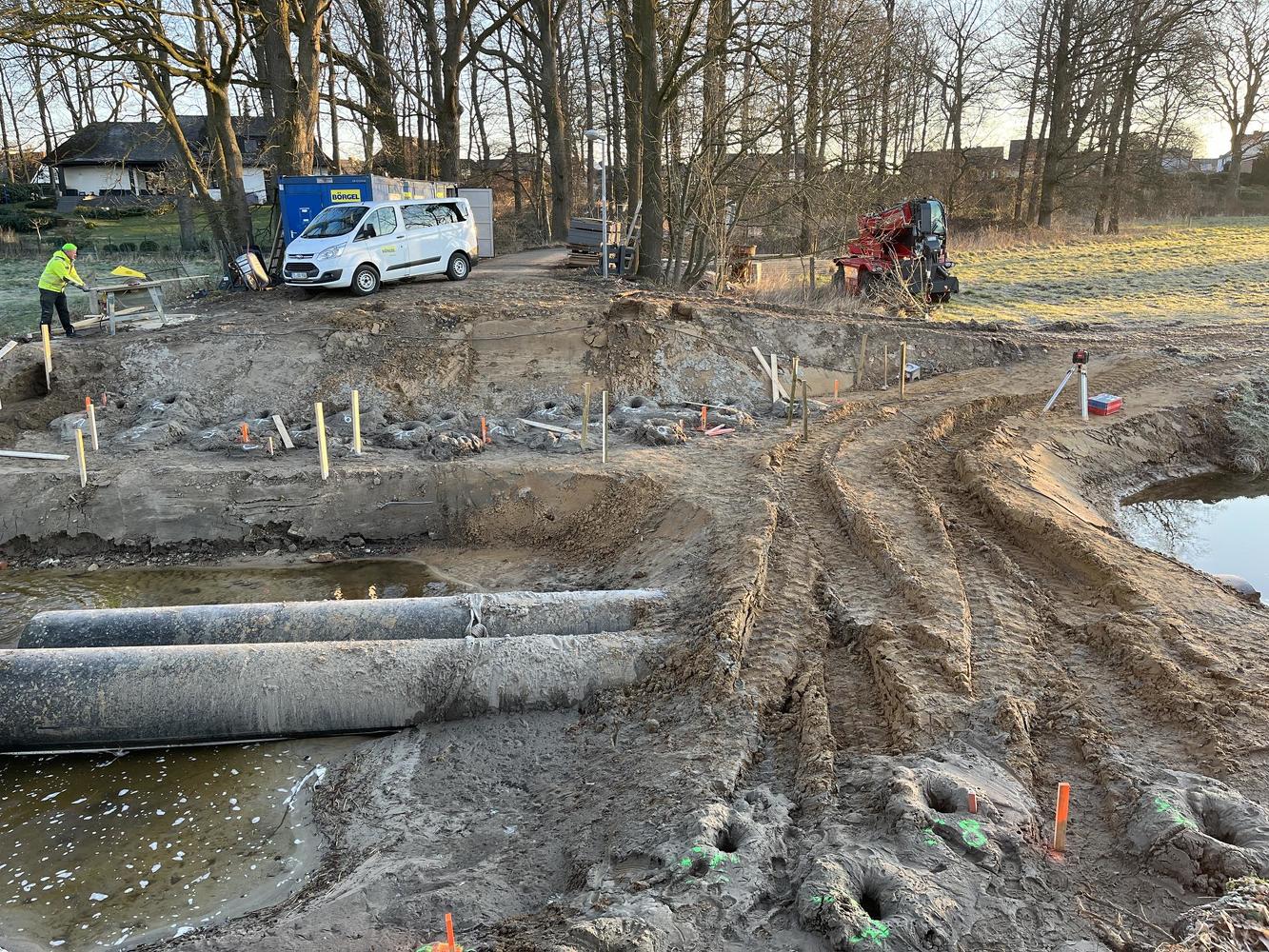

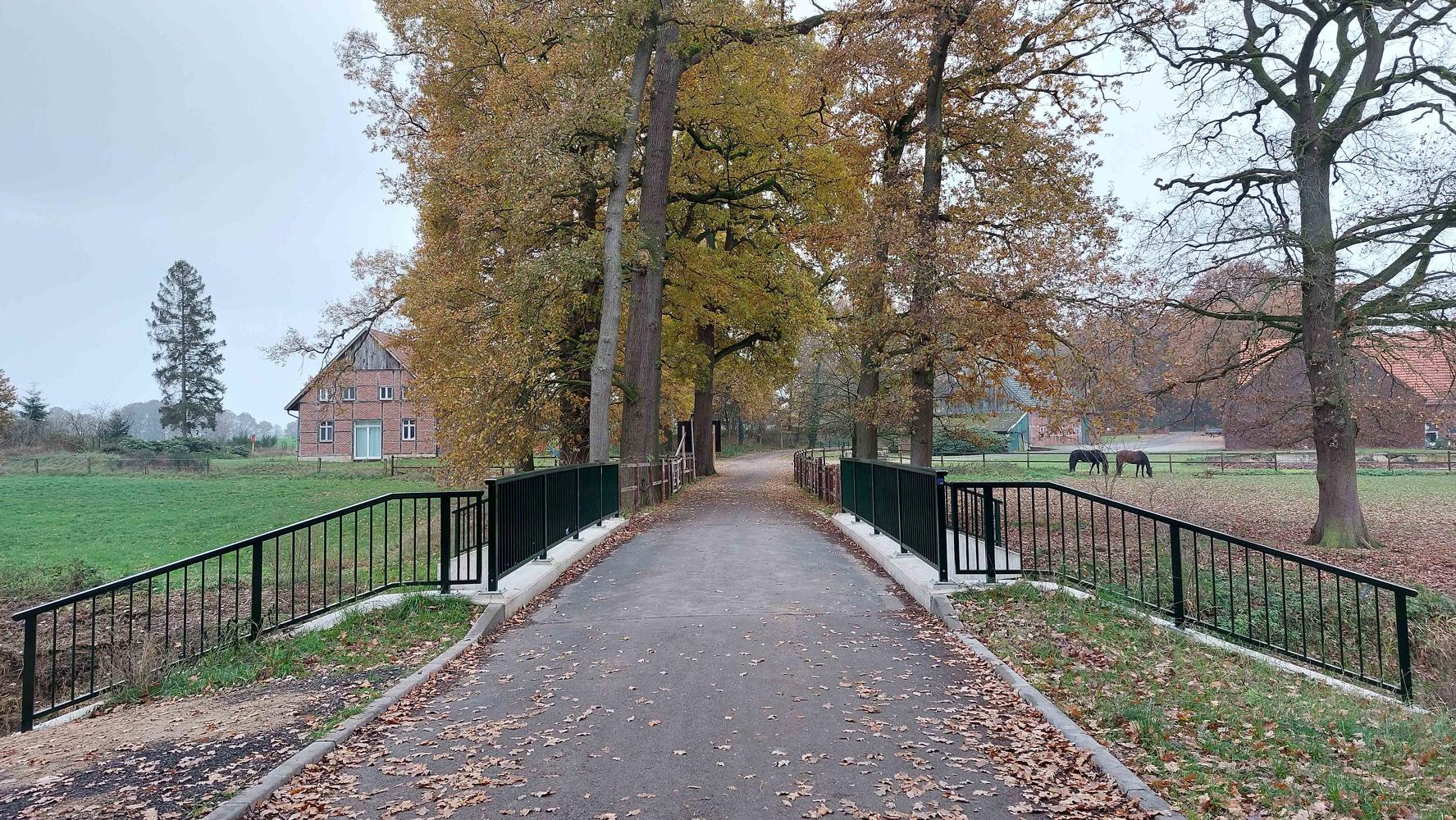

Fuß- und Radwegbrücke mit landwirtschaflticher Nutzung

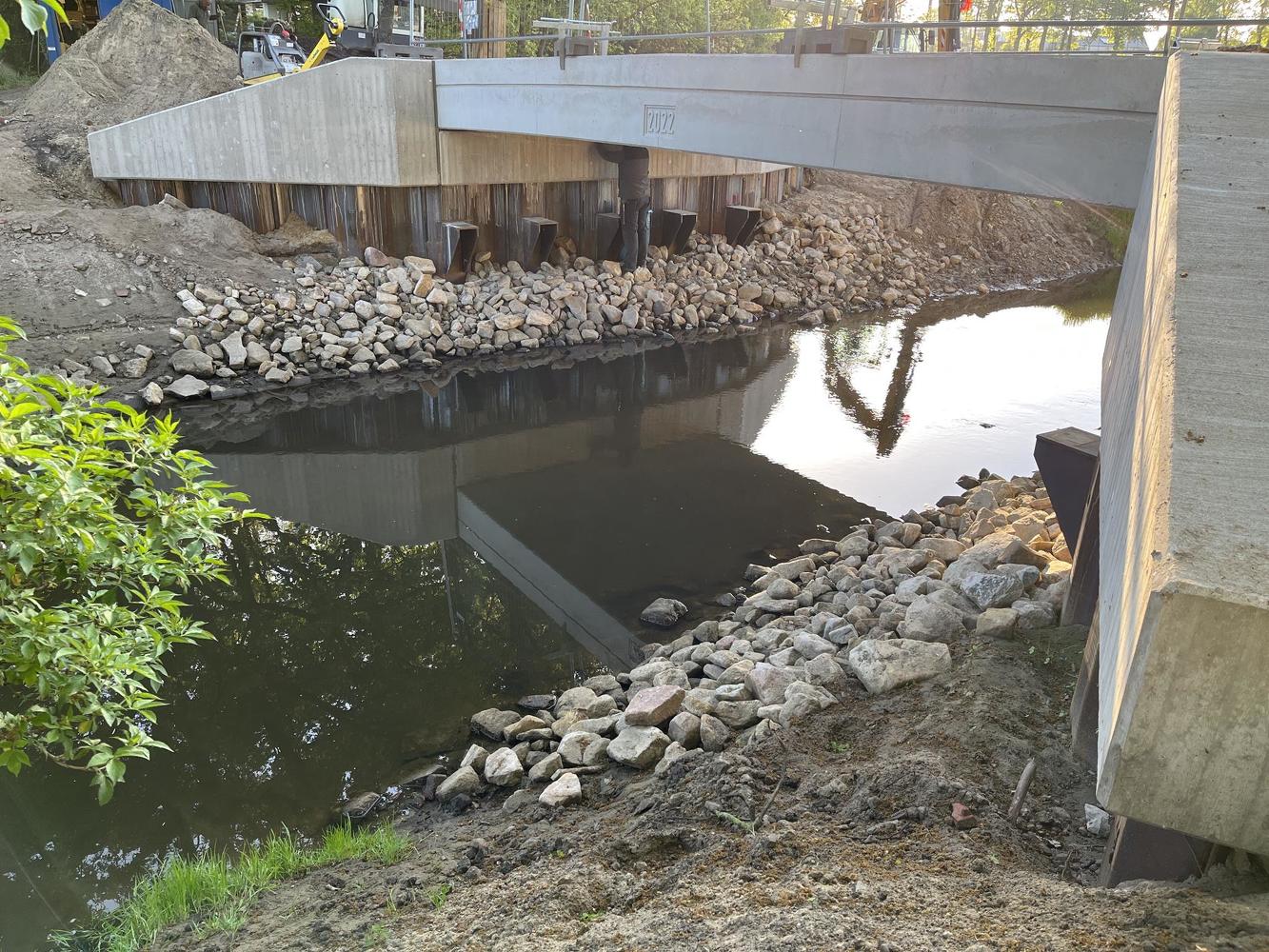

1- feldriger Stahlbetonüberbau mit Asphaltbelag
Stützweite 9,95 m, Breite zwischen den Geländern 4,00 m
Spundwandgründung

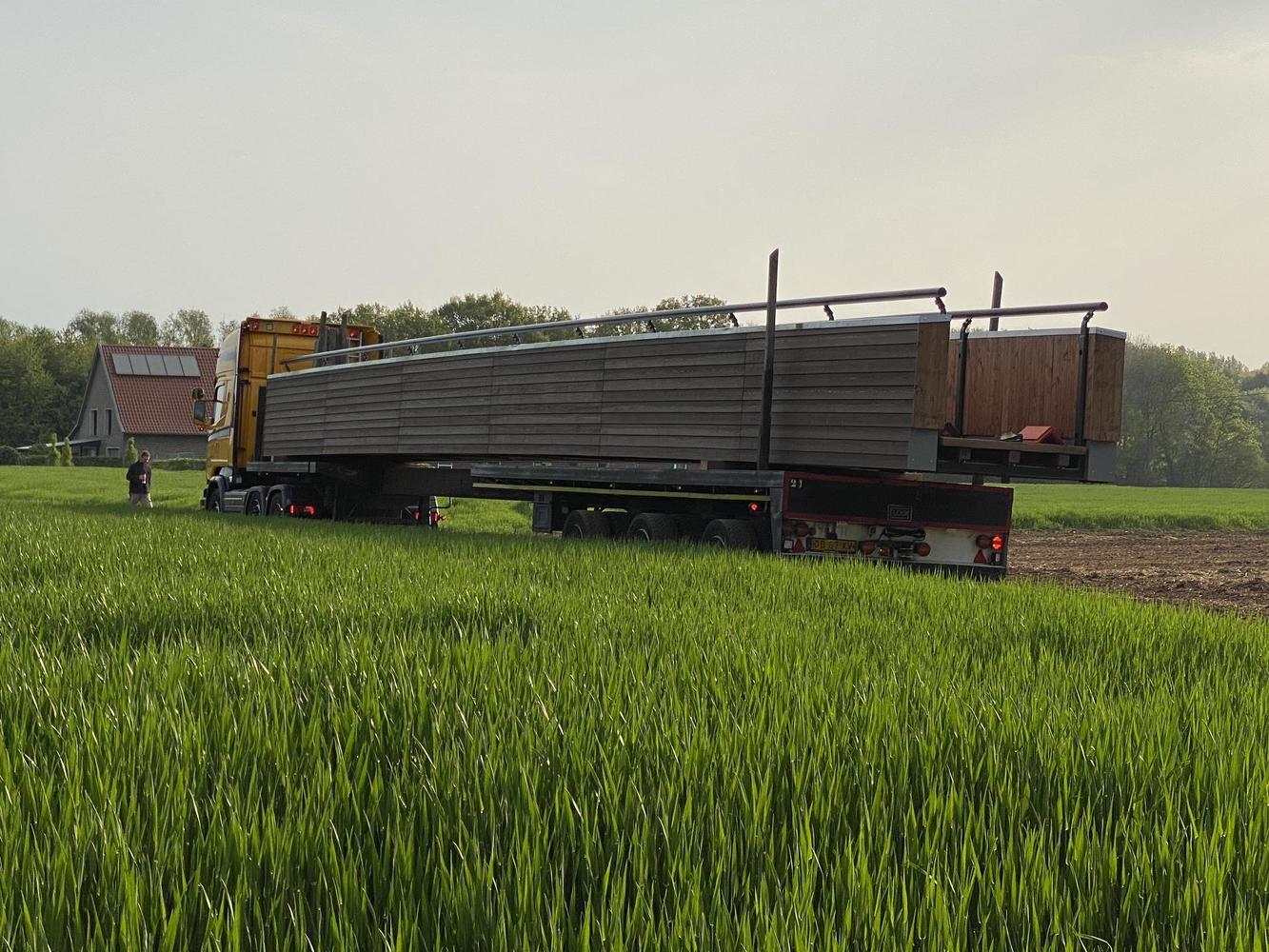

Ersatzneubau einer Reitwegbrücke ü. den Axtbach

Bauherr

Stadt Warendorf

Ort

Warendorf

Baujahr

2022

Leistung

Objektplanung LPH 2-4, 6-7
Tragwerksplanung LPH 2-3, 6

Beschreibung

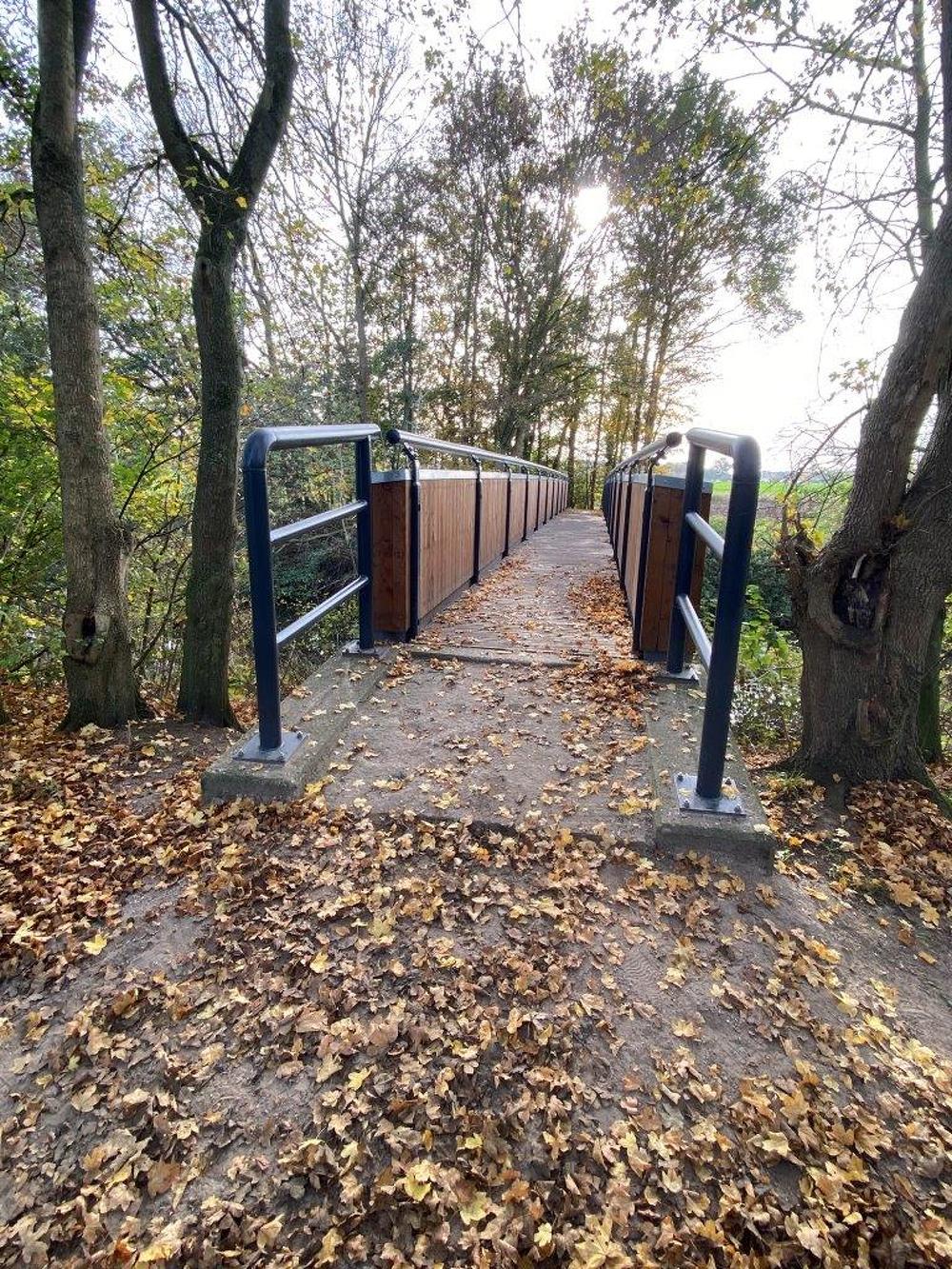

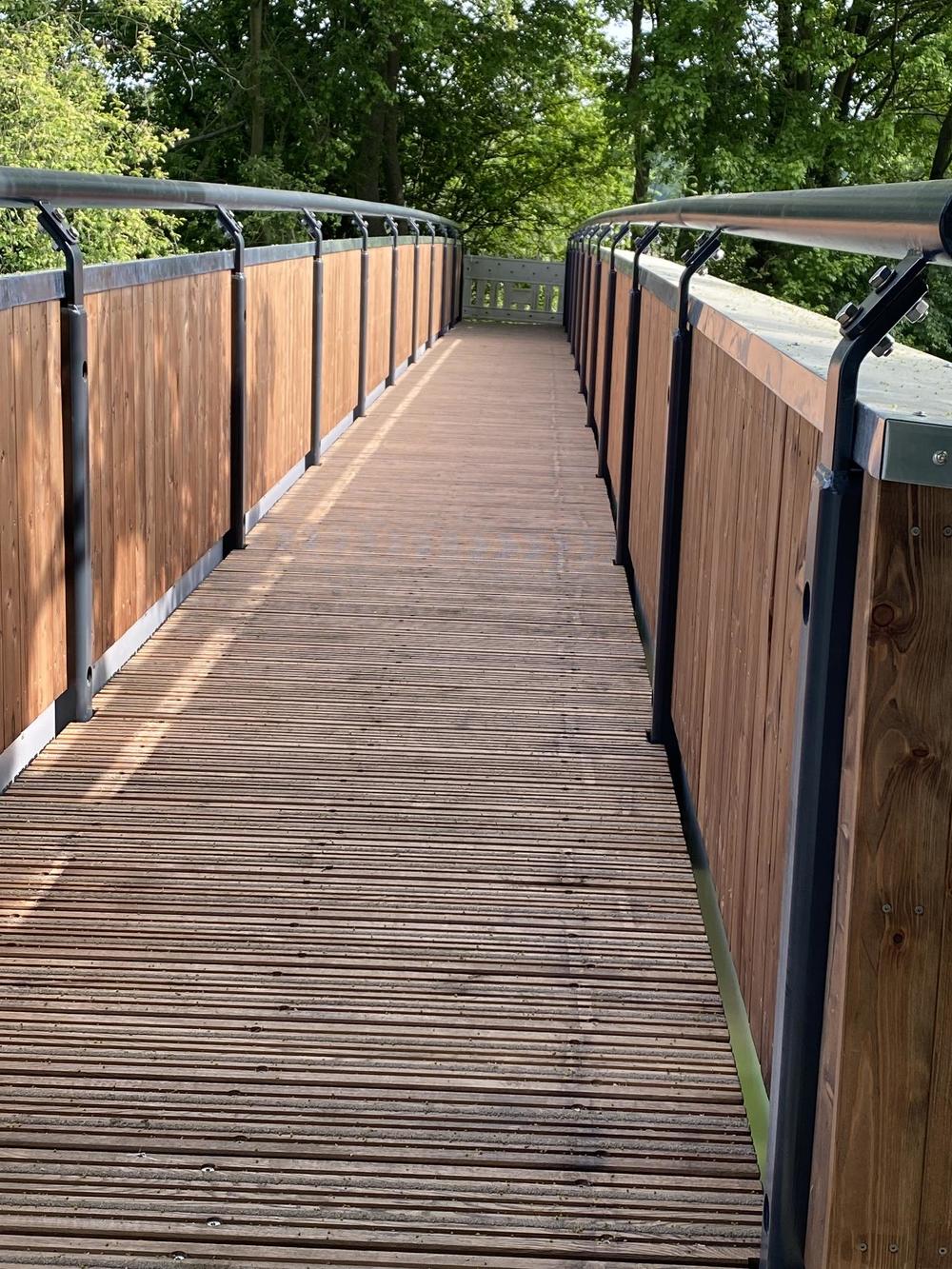

1- feldriger Holzüberbau mit Holzbohlenbelag
Stützweite 23,00 m, Flachgründung
Breite zwischen den Geländern 1,40 m

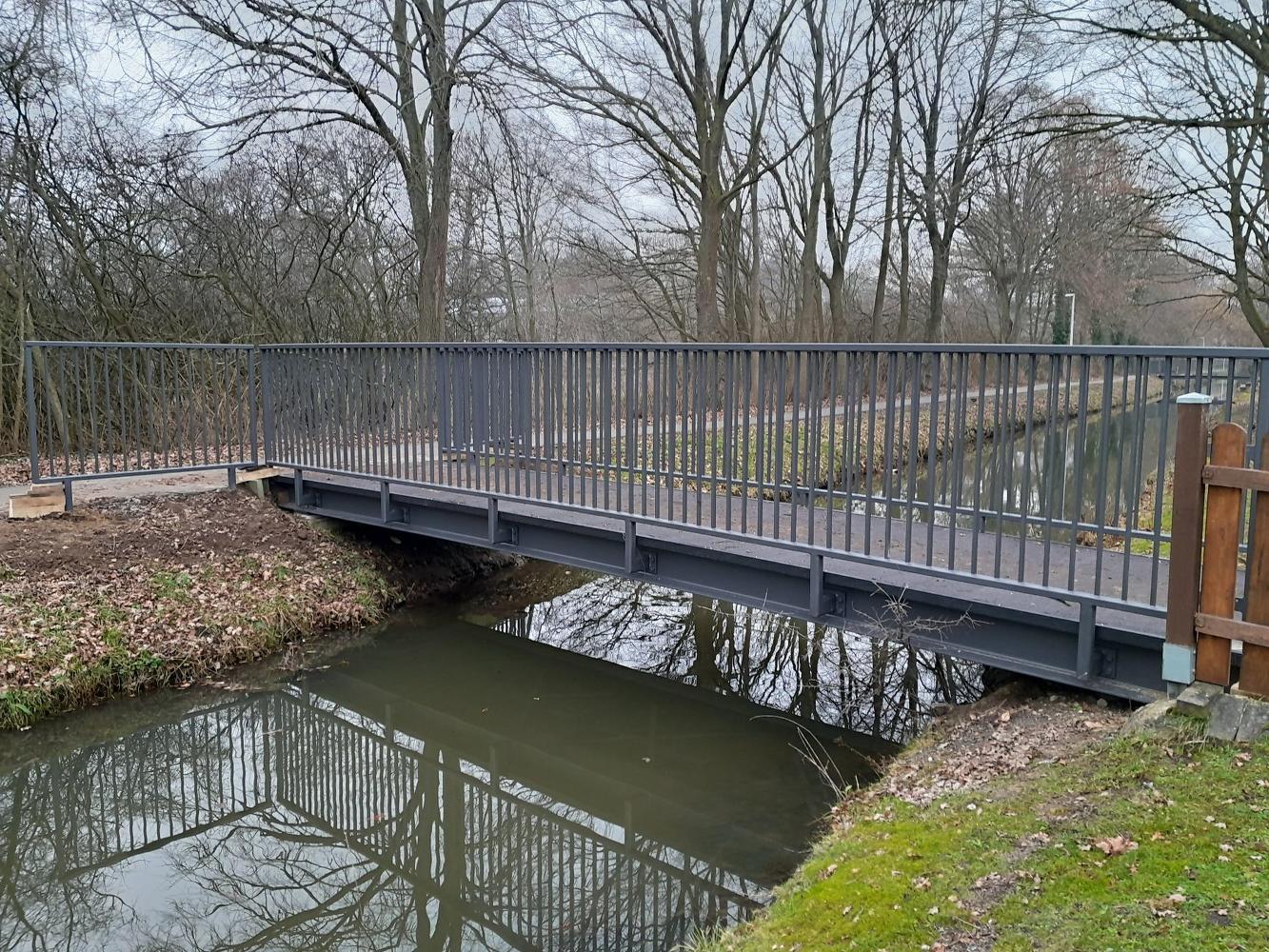

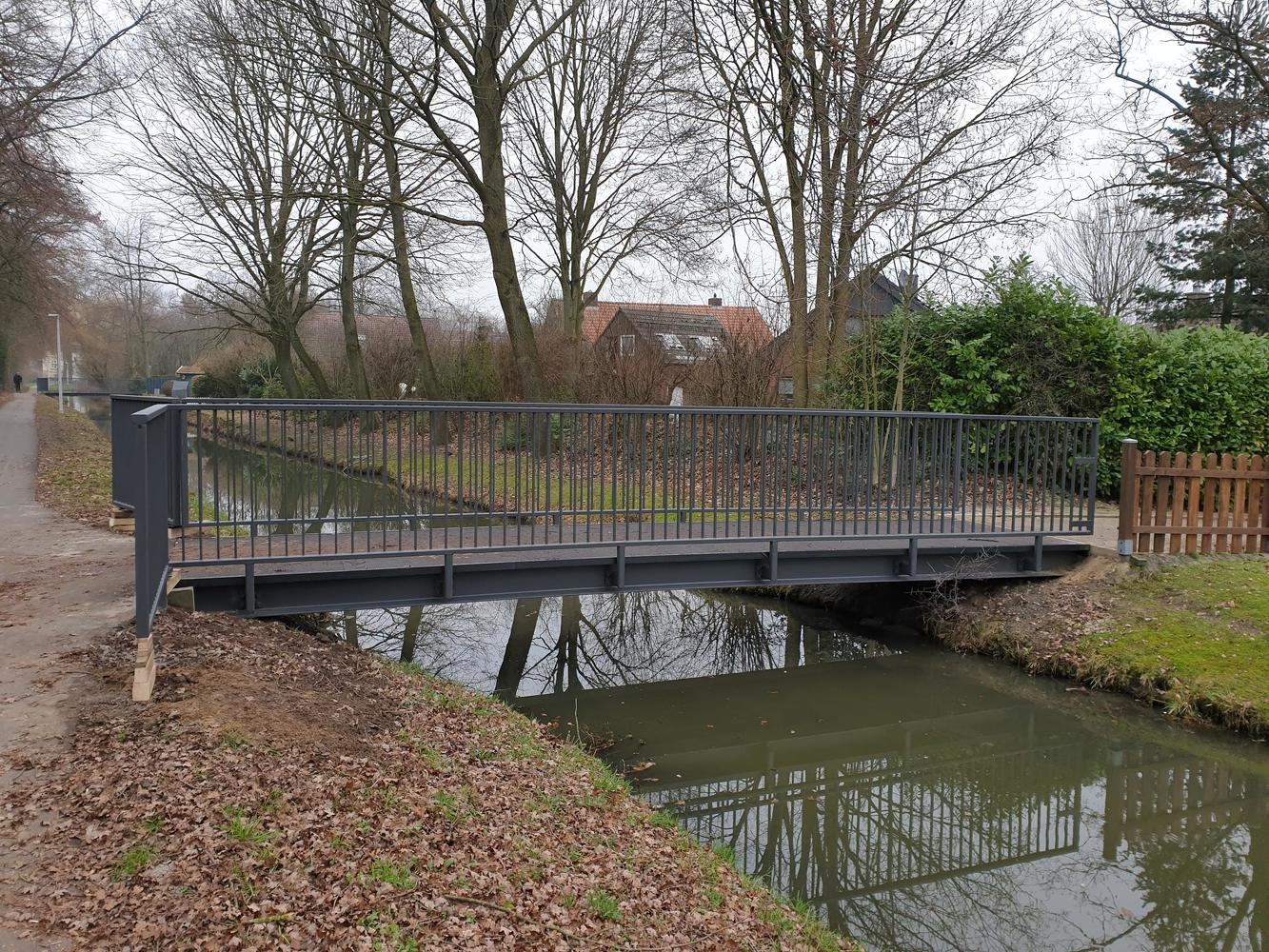

Ersatzneubau von 4 Geh- und Radwegbrücken in Greven

Bauherr

Stadt Greven

Ort

Greven / Reckenfeld

Baujahr

2021

Leistung

Objektplanung LPH 1-9
Tragwerksplanung LPH 1-6

Beschreibung

3 Brückenbauwerke über den Grevener Mühlenbach und ein Bauwerk über den Walgenbach in Greven-Reckenfeld

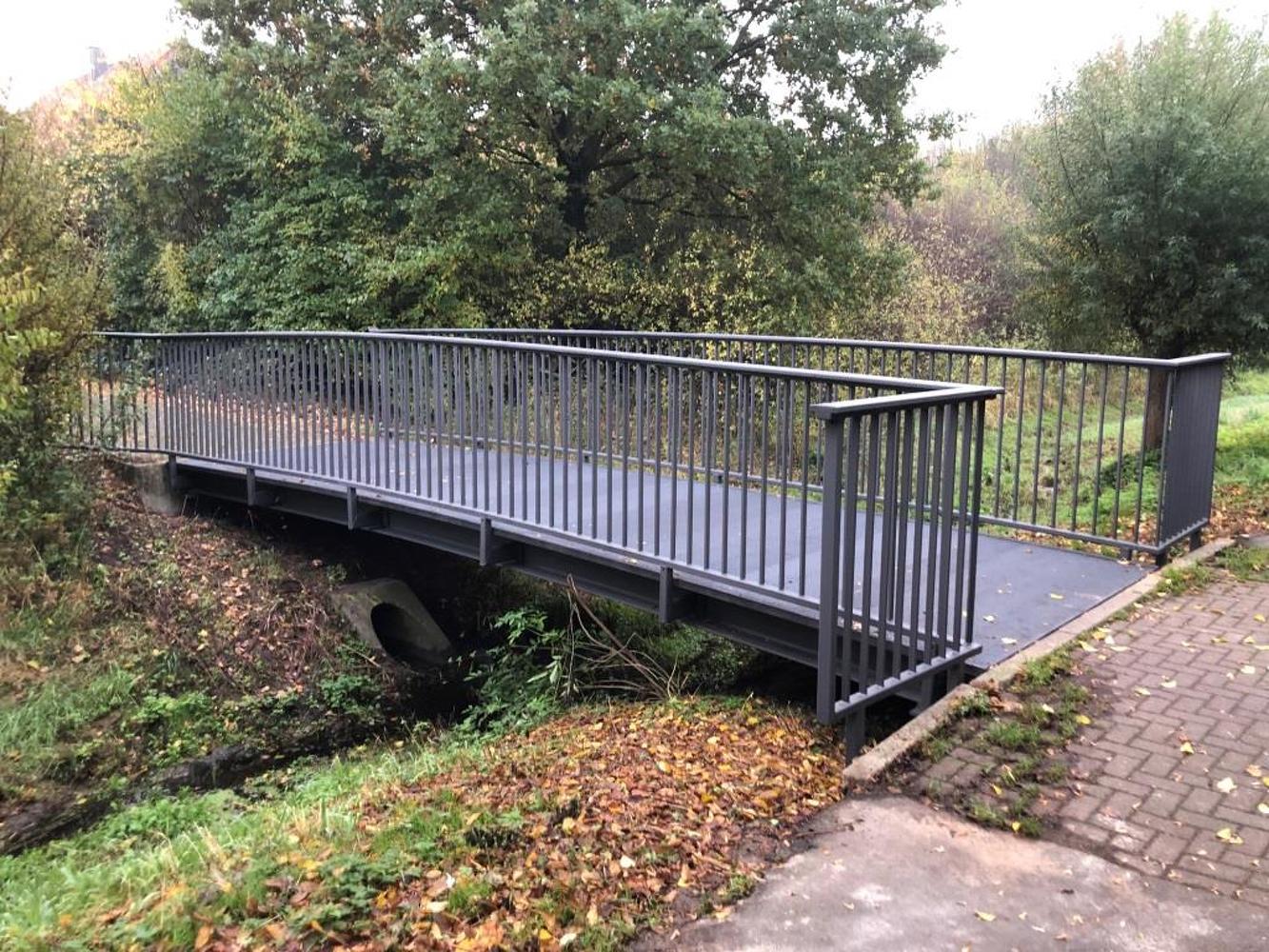

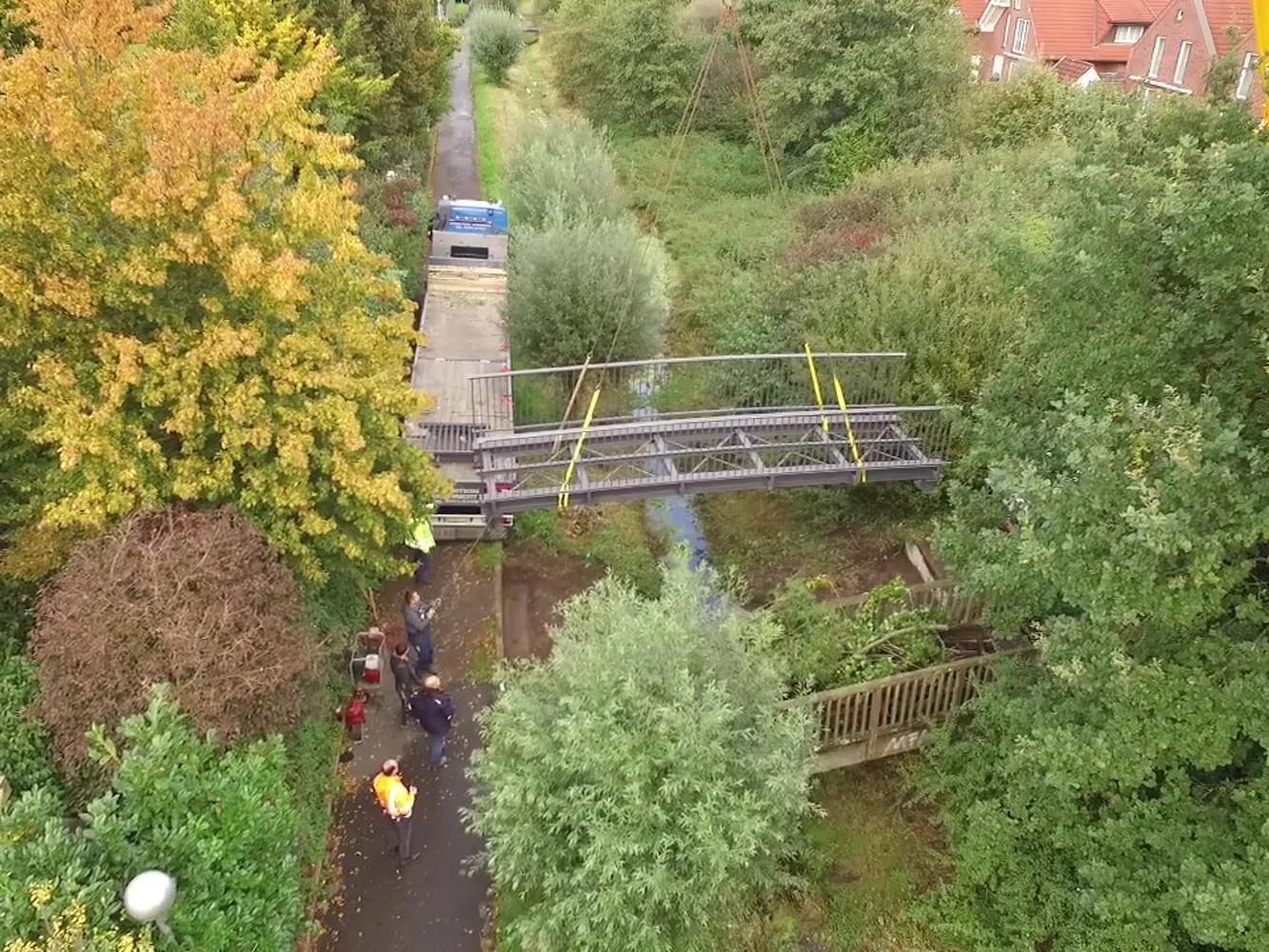

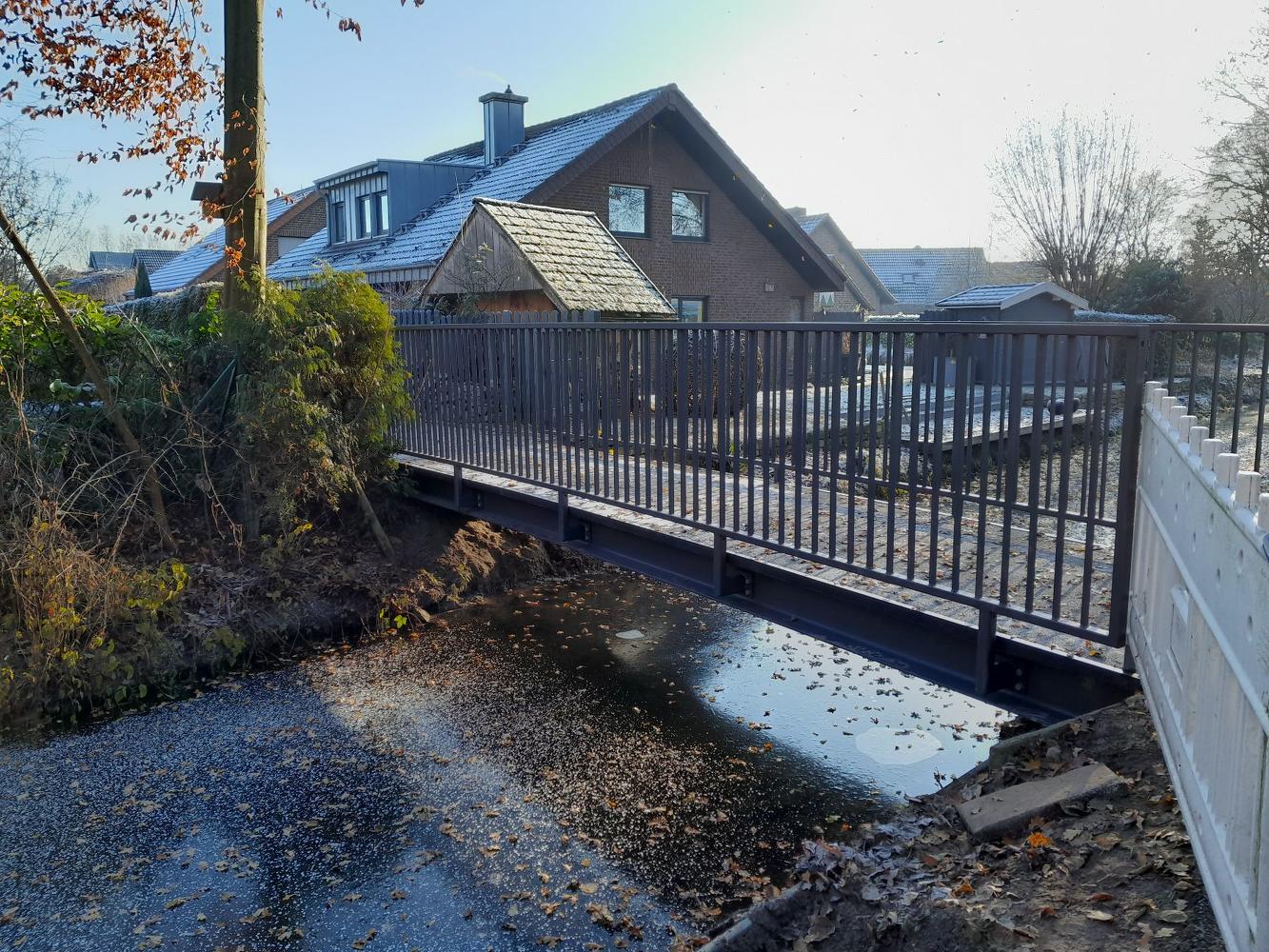

Stahltragwerk mit GFK-Bohlen als Belag
Stützweiten 8,50 m, Breite zwischen den Geländern 2,00 m

Ersatzneubau einer Geh- und Radwegbrücke i. Z. der Fährstraße

Bauherr

Stadt Hamm

Ort

Hamm

Baujahr

2020-2021

Leistung

Objektplanung LPH 2-8
Tragwerksplanung LPH 2-3, 6
Bauüberwachung

Beschreibung

1- feldriger Stahlüberbau mit GFK-Belag
Stützweite 9,70 m, Breite zwischen den Geländern 4,00 m
Spundwandgründung, gebogenes Geländer mit horizontalen Stäben

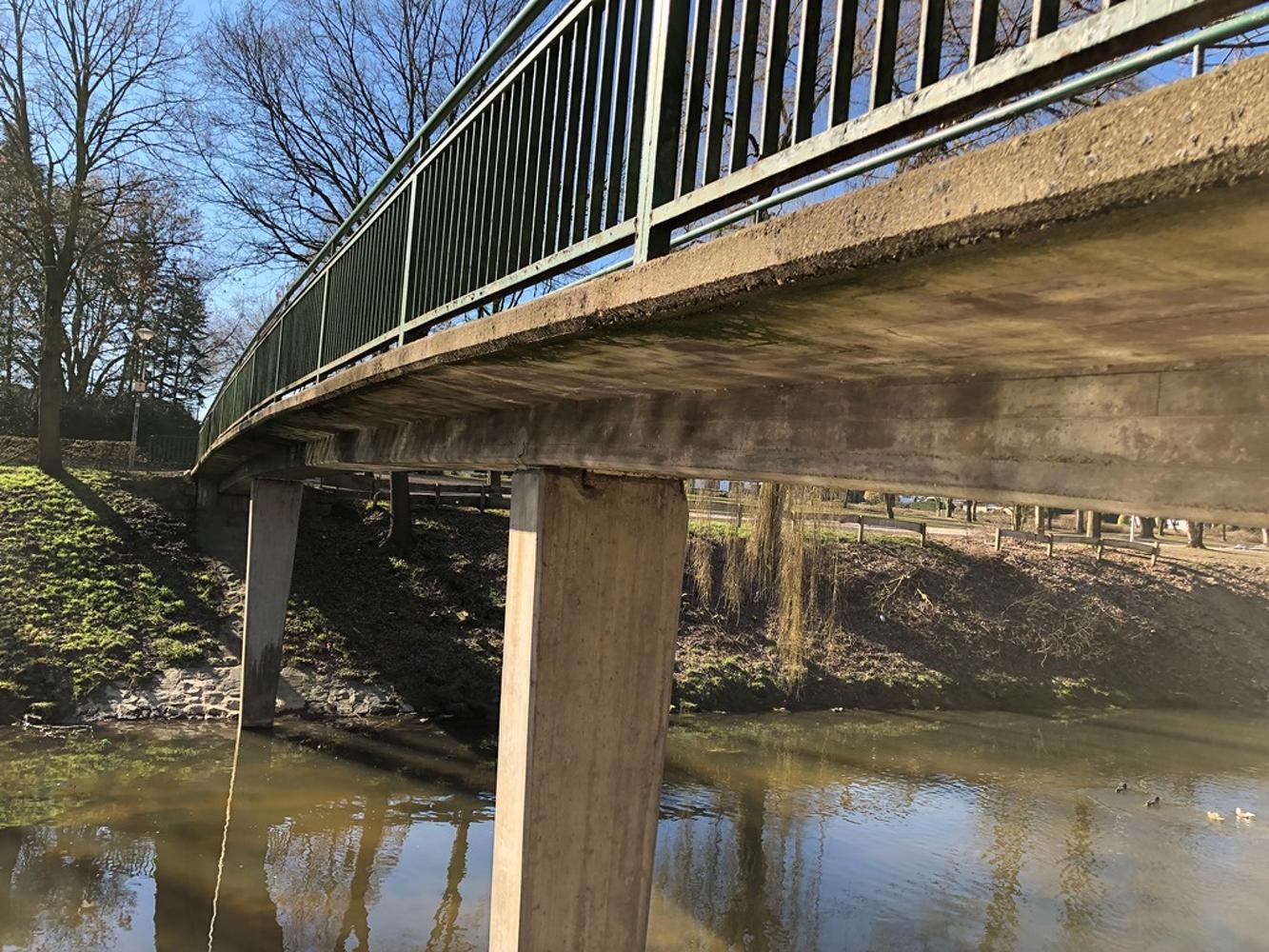

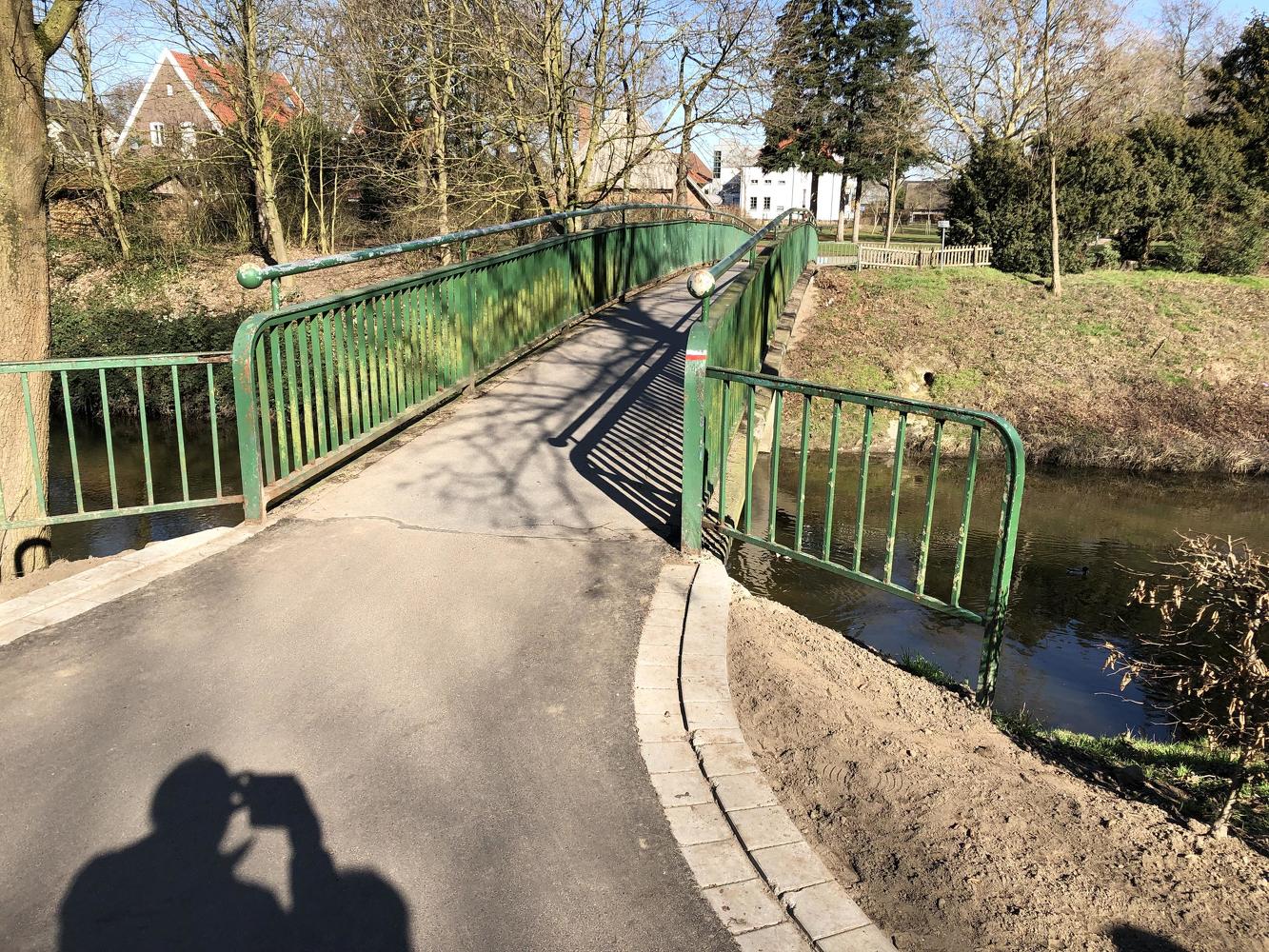

Instandsetzung einer Geh- und Radwegbrücke ü. die Berkel

Bauherr

Stadt Vreden

Ort

Vreden

Baujahr

2020

Leistung

Objektplanung LPH 3, 5-8
Tragwerksplanung LPH 4-5
Bauüberwachung

Beschreibung

Erneuerung des Geländers
Betoninstandsetzung
OS-F Beschichtung als Belag

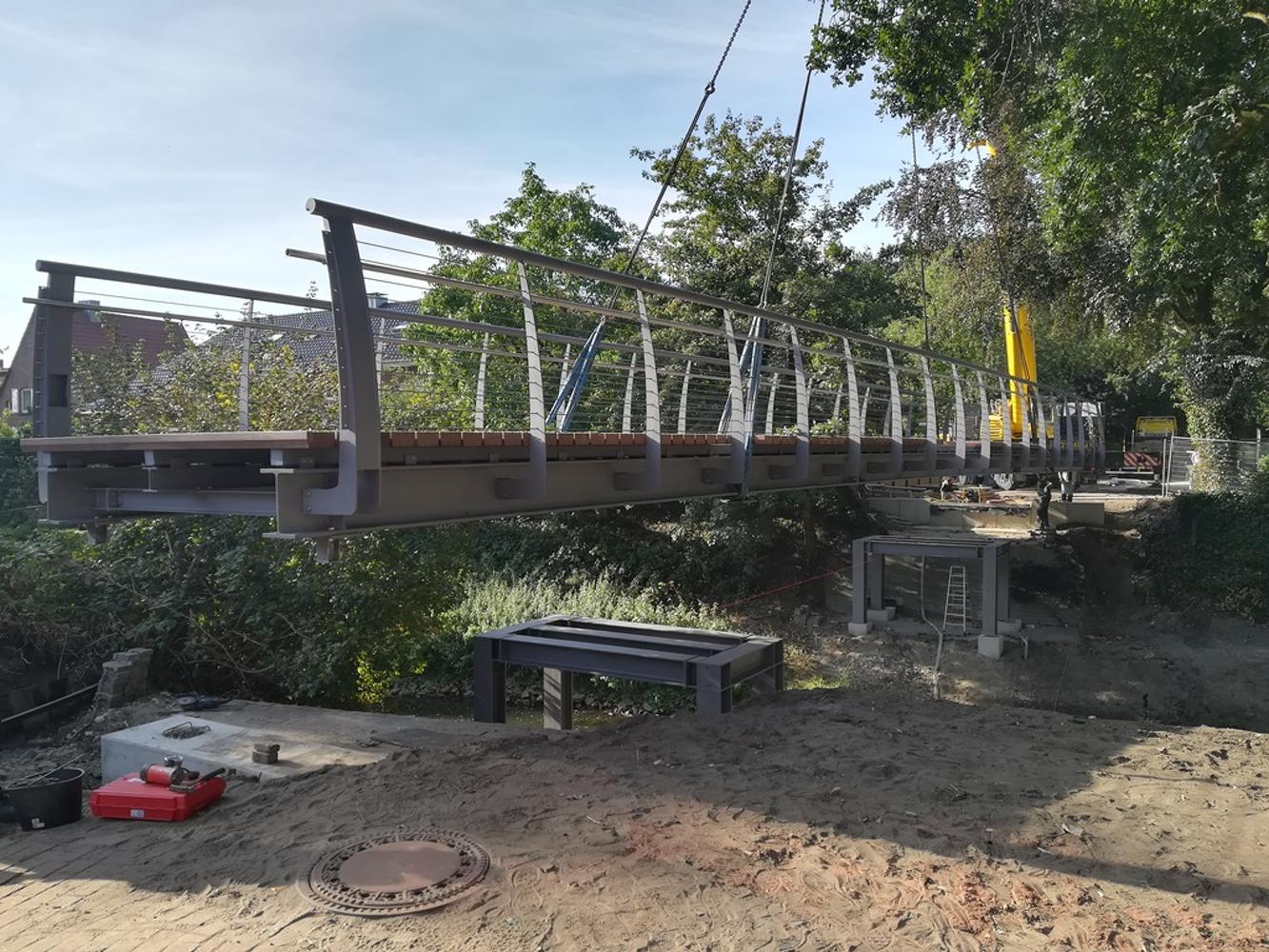

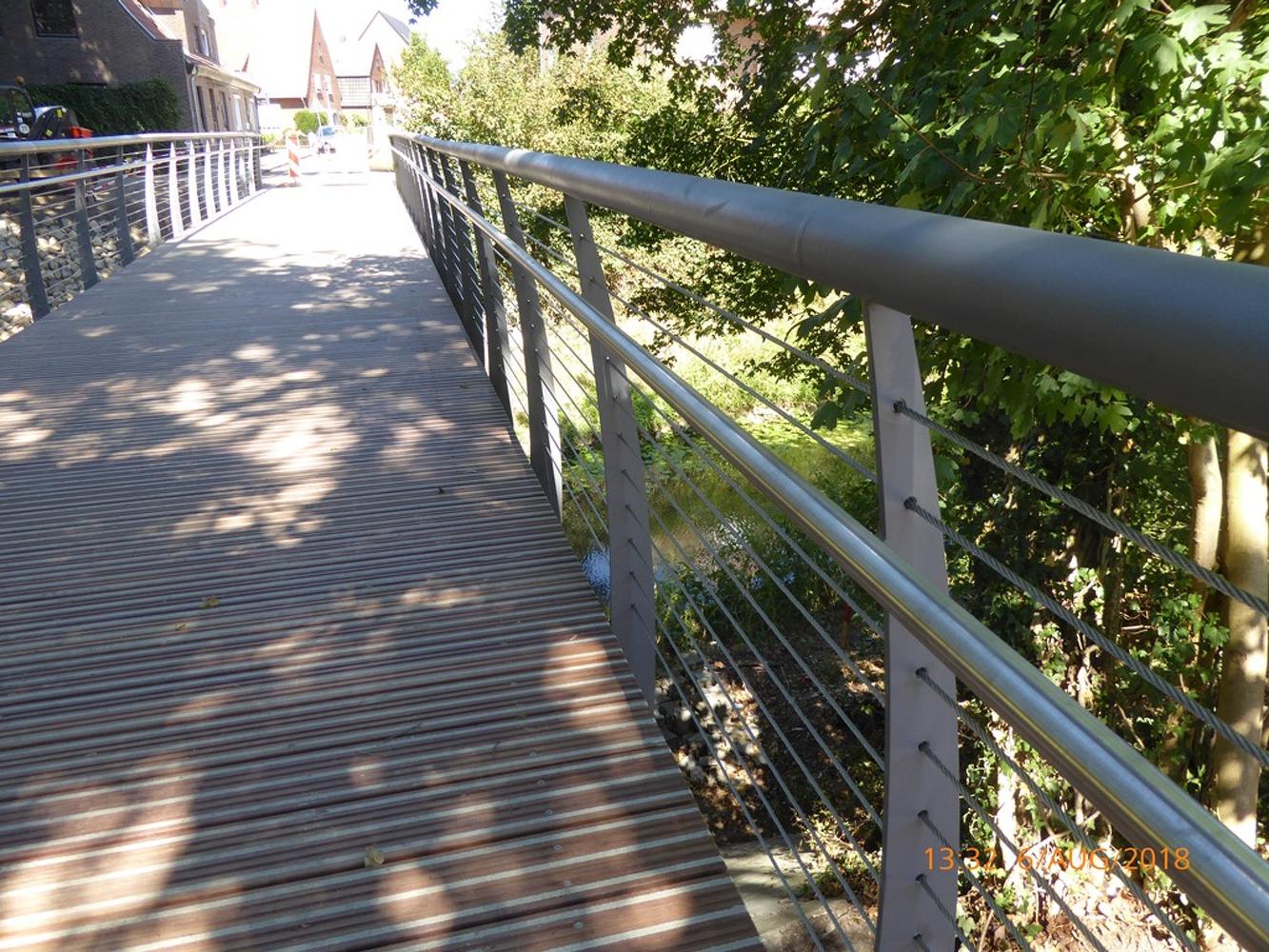

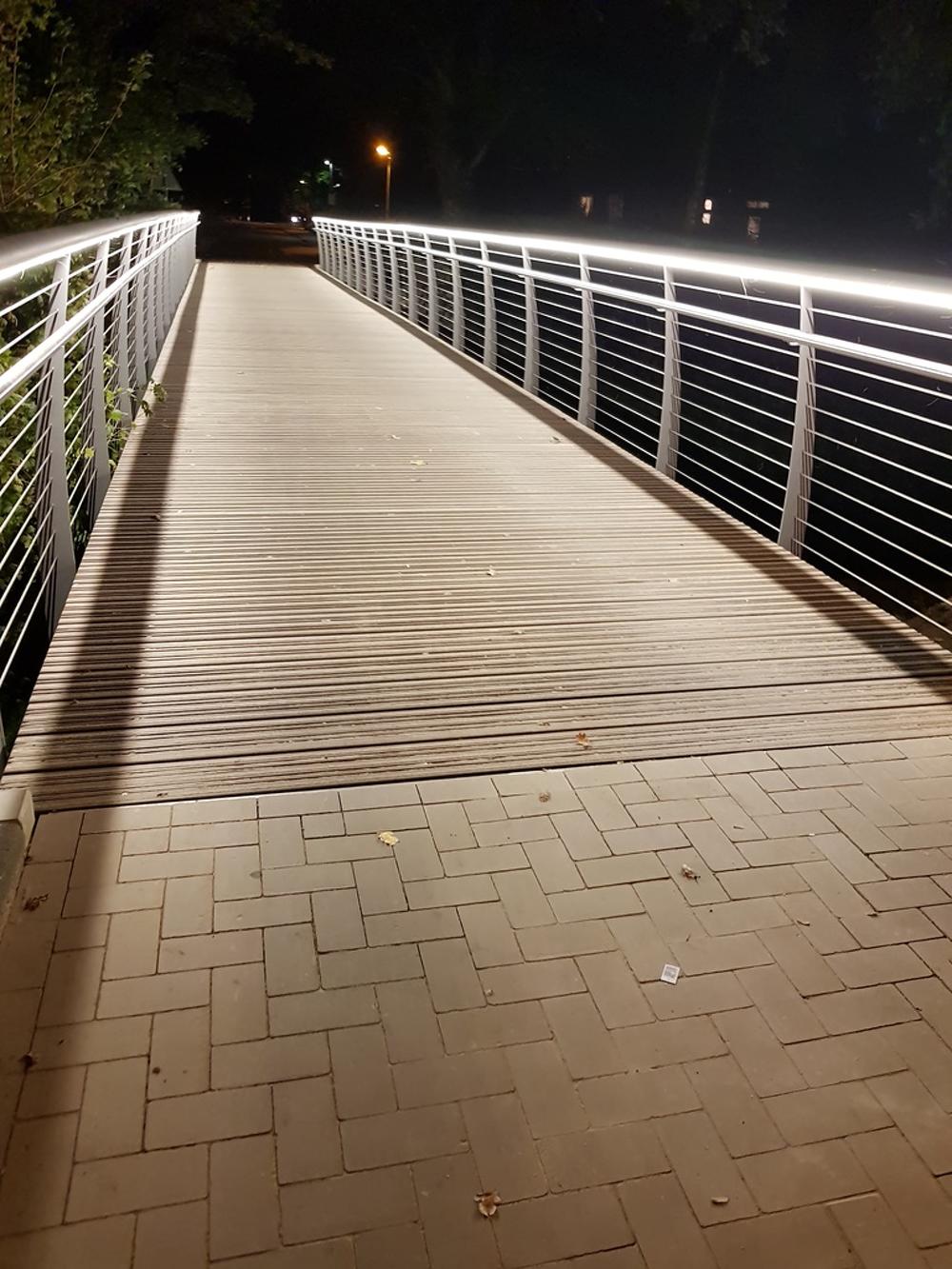

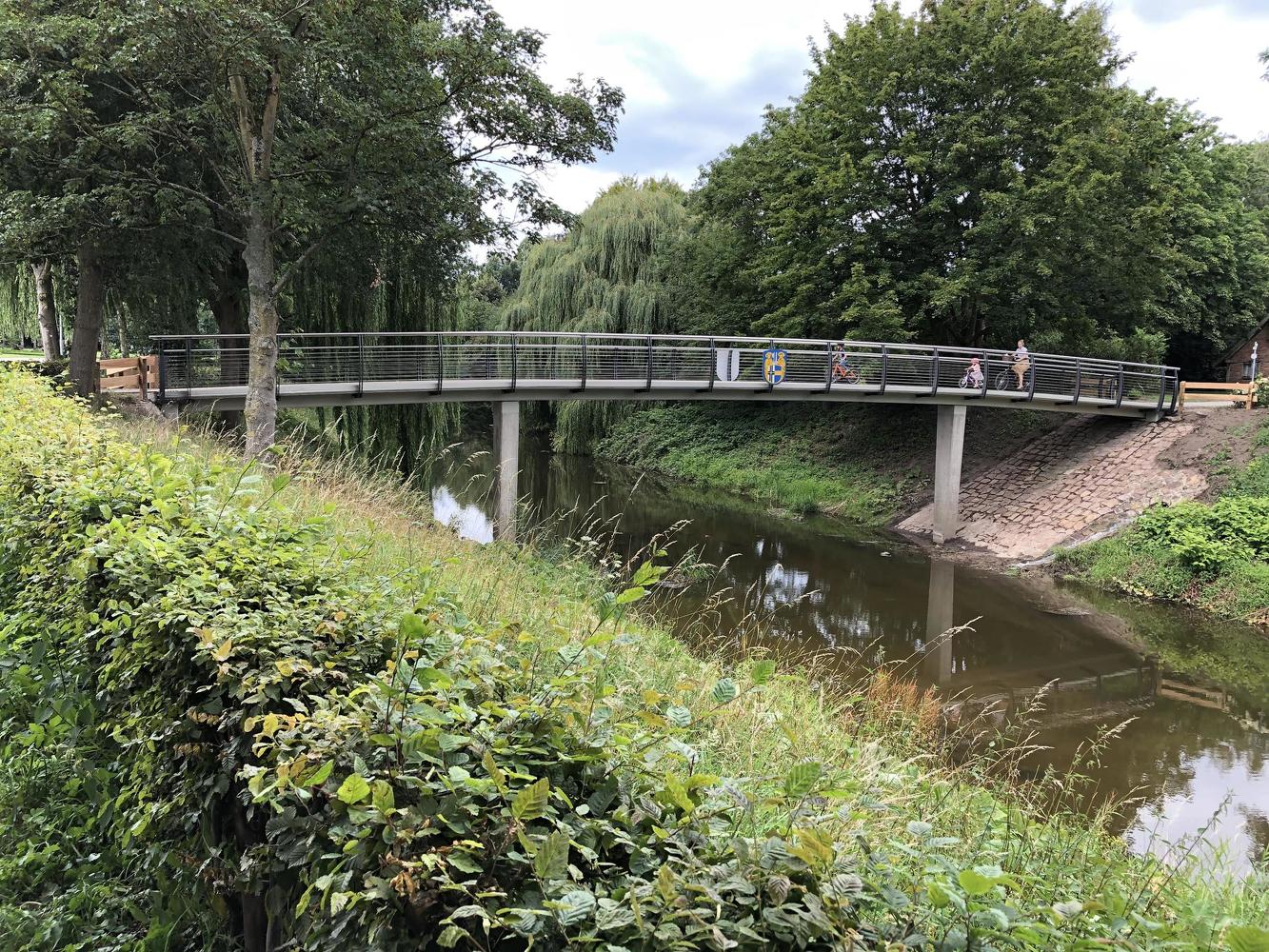

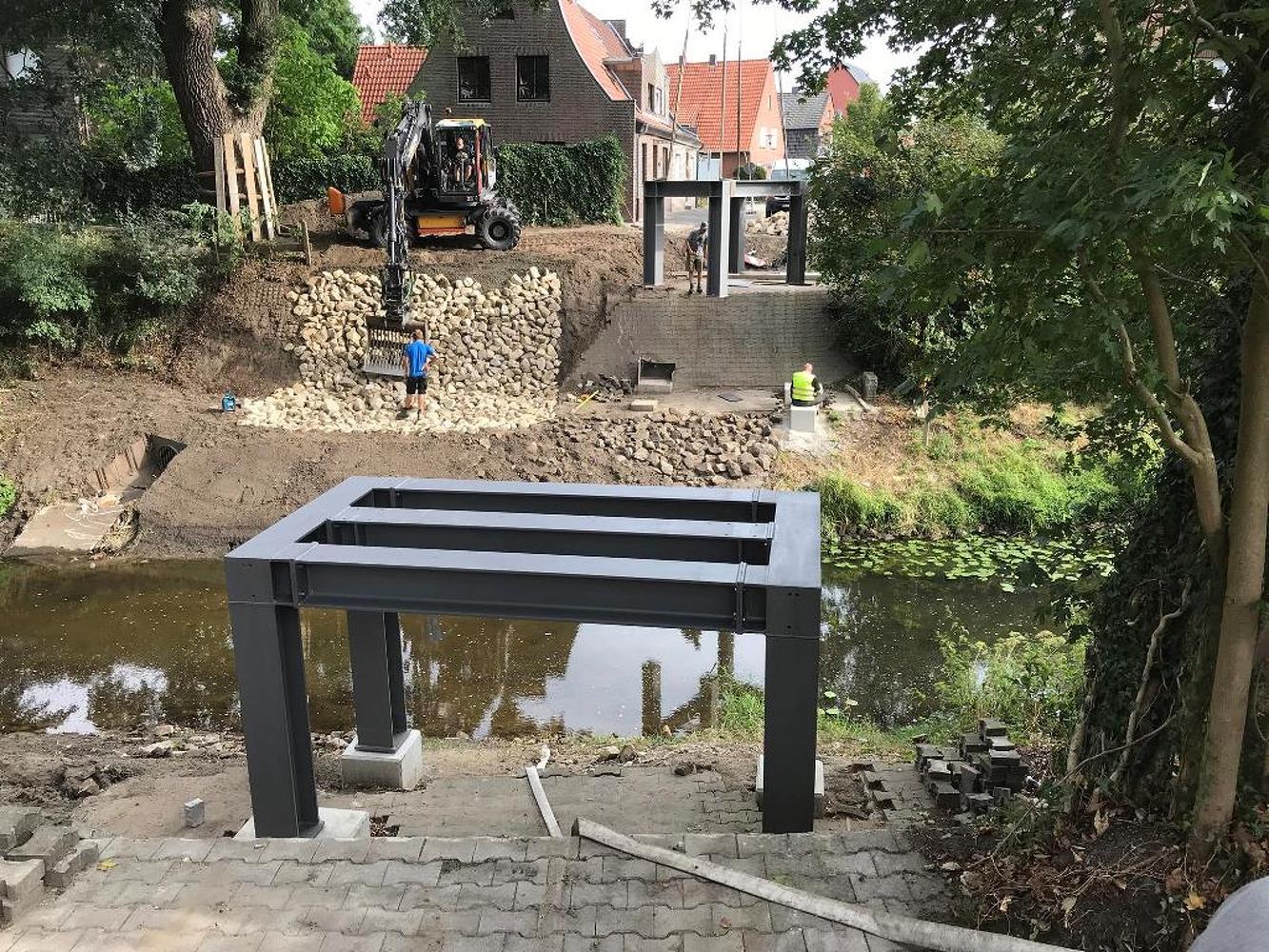

Neubau einer Geh- und Radwegbrücke ü. die Vechte

Bauherr

Stadt Nordhorn

Ort

Nordhorn

Baujahr

2018

Leistung

Objektplanung LPH 1-8
Tragwerksplanung LPH 2-5

Beschreibung

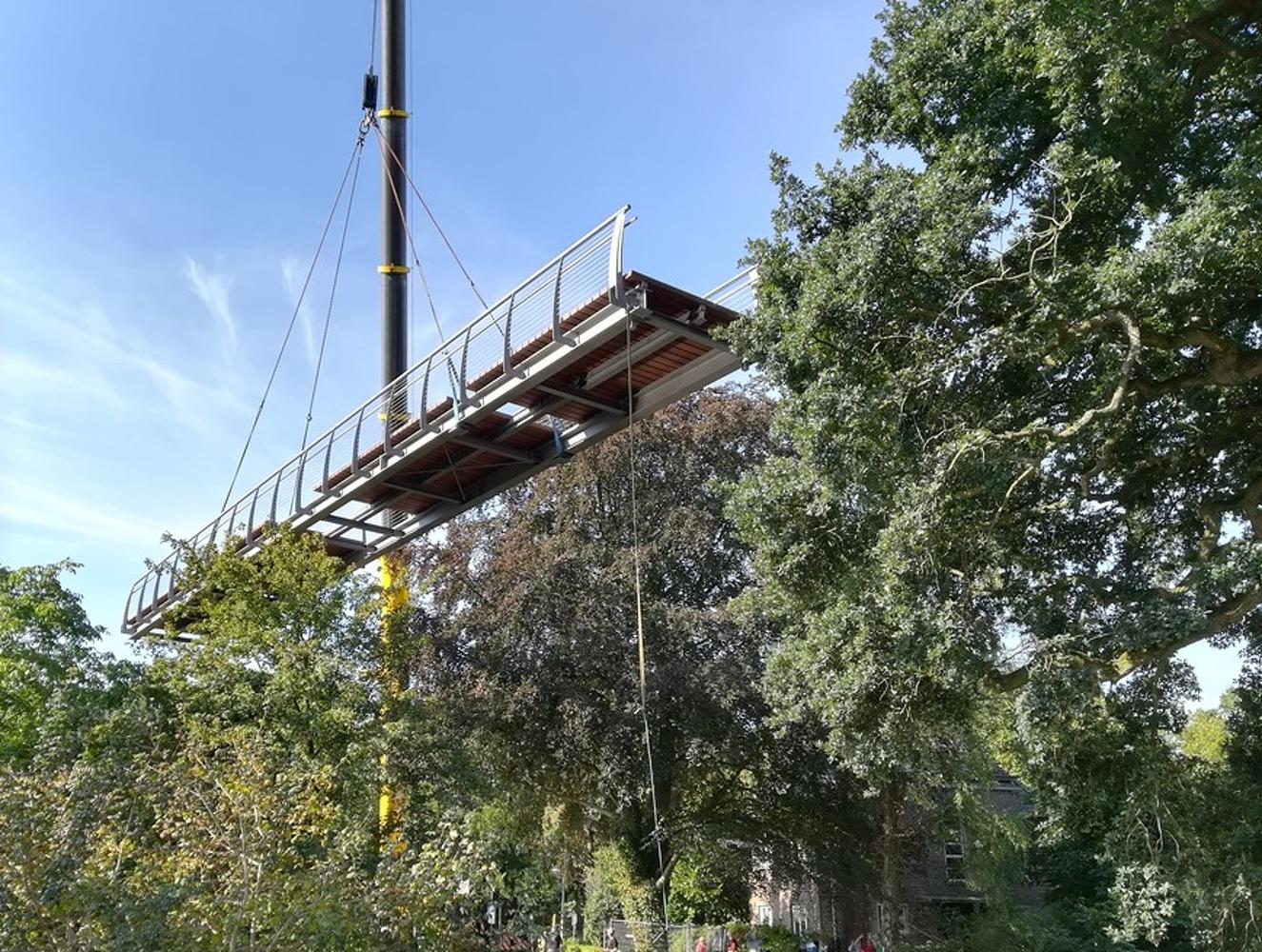

3-feldriger Stahlüberbau mit Holzbohlenbelag
Stützweiten 5,425/15,50/5,425, Gesamtstützweite 26,35 m,
Breite zwischen den Geländern ca. 3,00 m

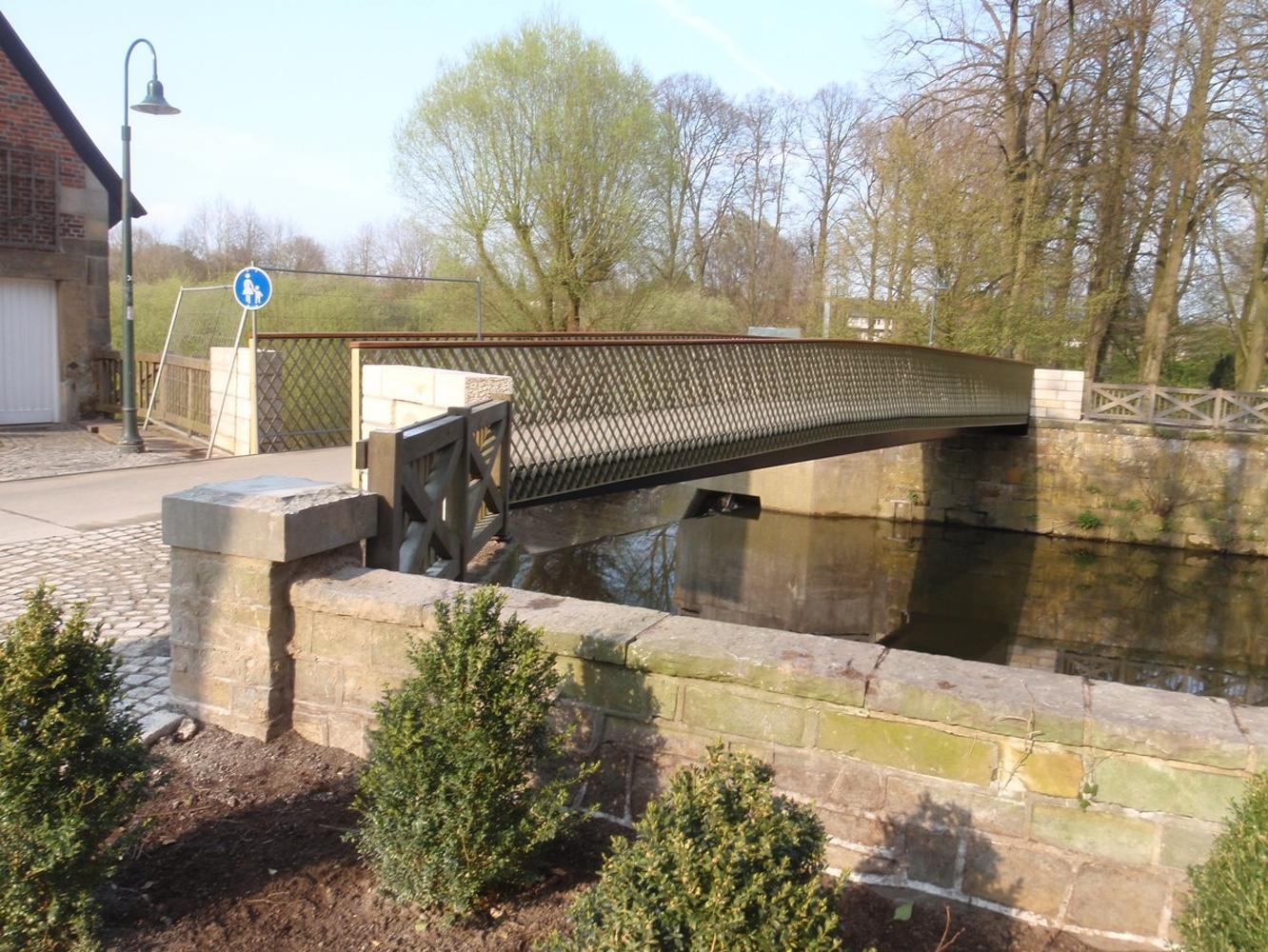

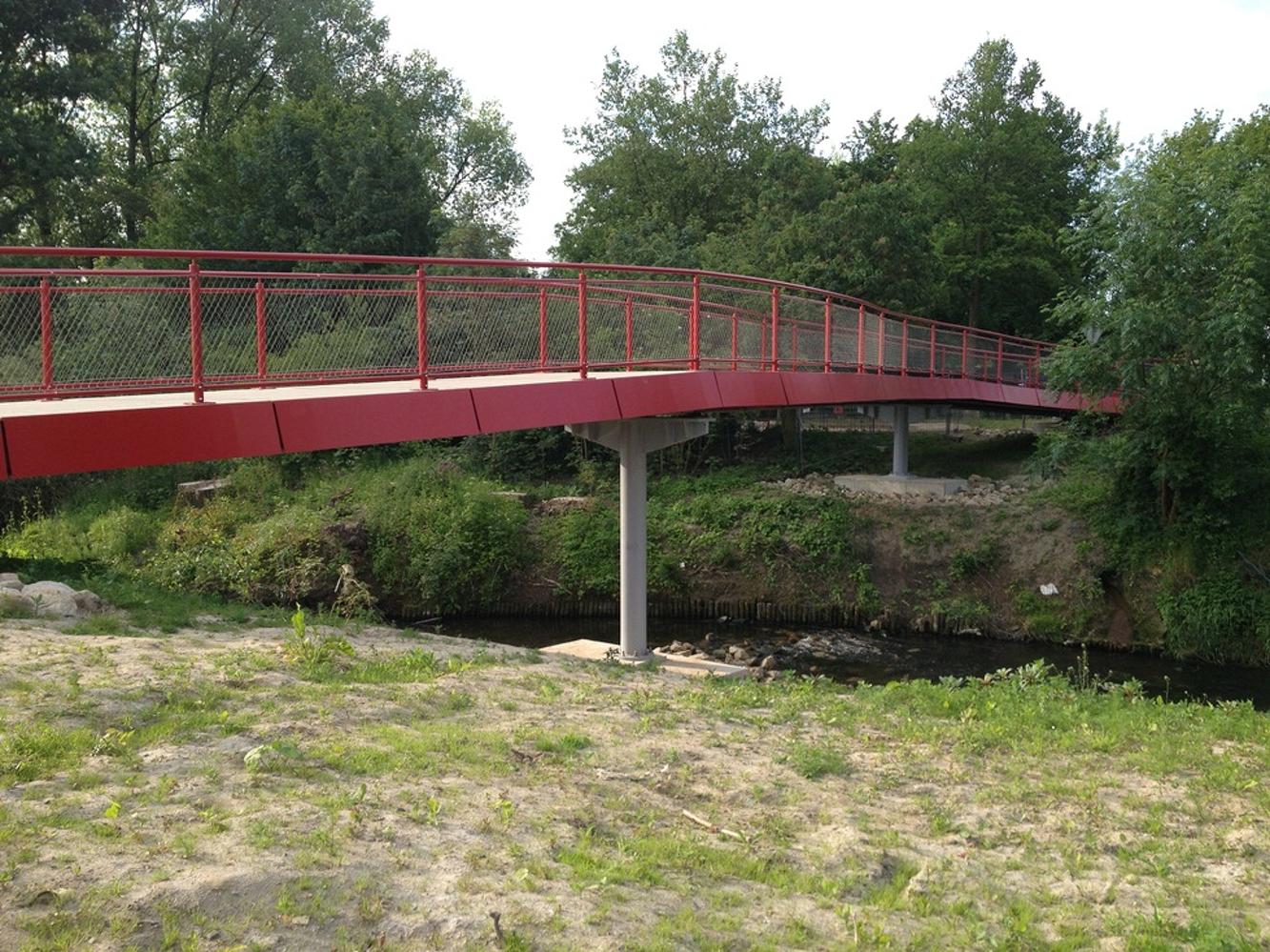

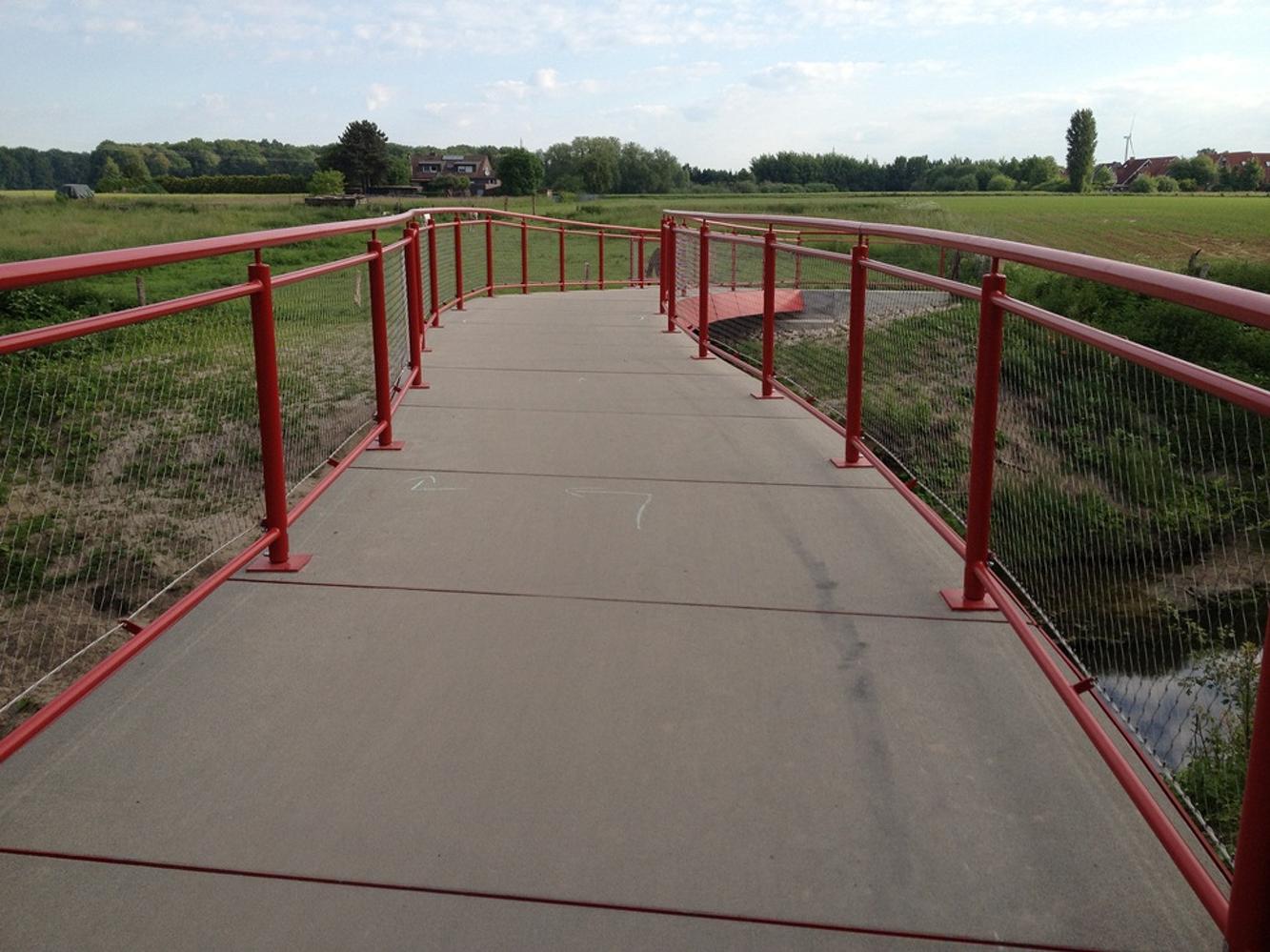

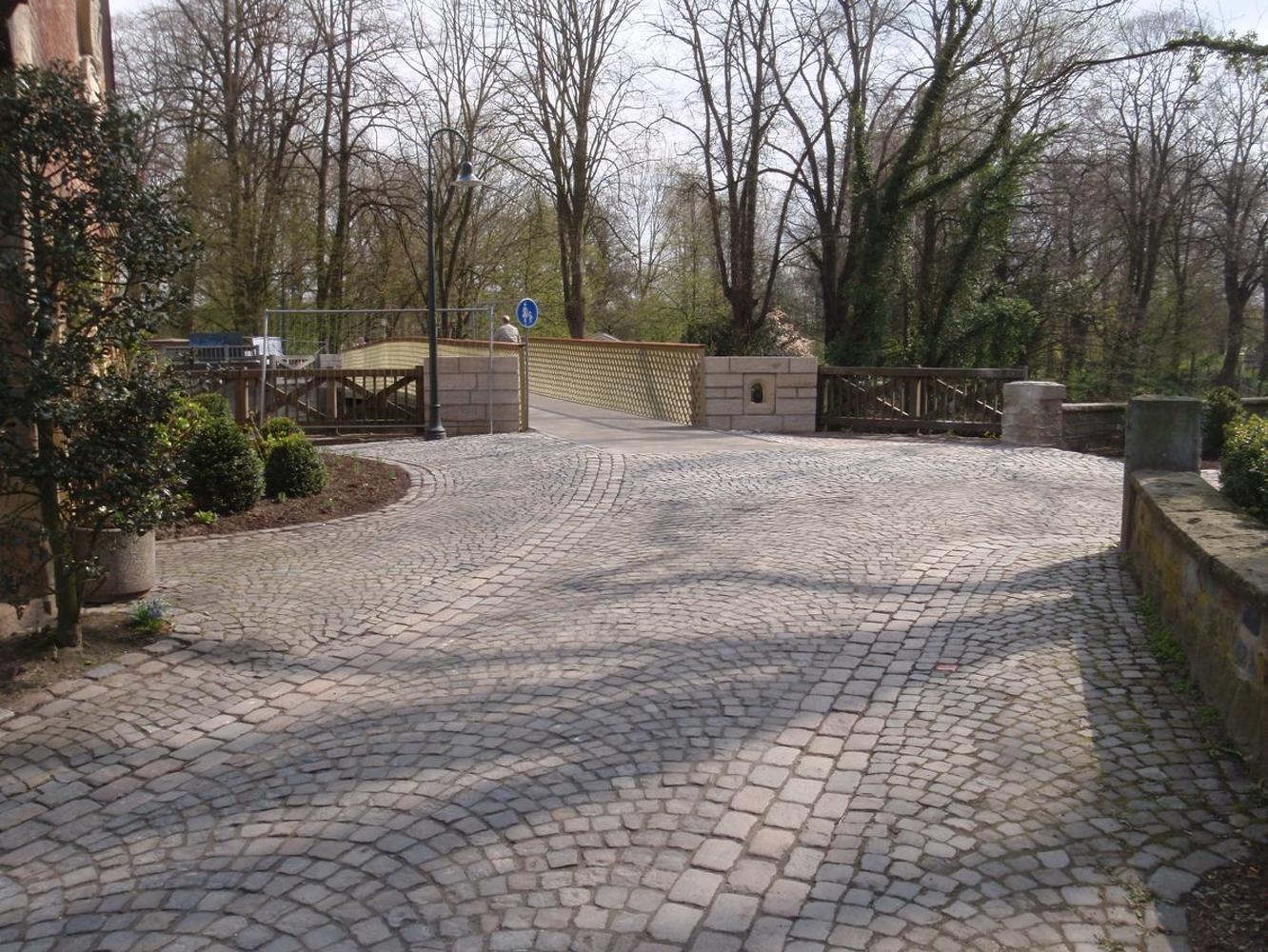

Neubau einer Geh- & Radwegbrücke ü. die Ems

Bauherr

Bezirksregierung Münster

Ort

Telgte

Baujahr

2012

Leistung

Objektplanung LPH 1-4, 6-7
Tragwerksplanung LPH 1-3

Beschreibung

1-feldriger Stahlüberbau, Gesamtstützweite 27,60 m,
Breite zwischen den Geländern 2,20 m

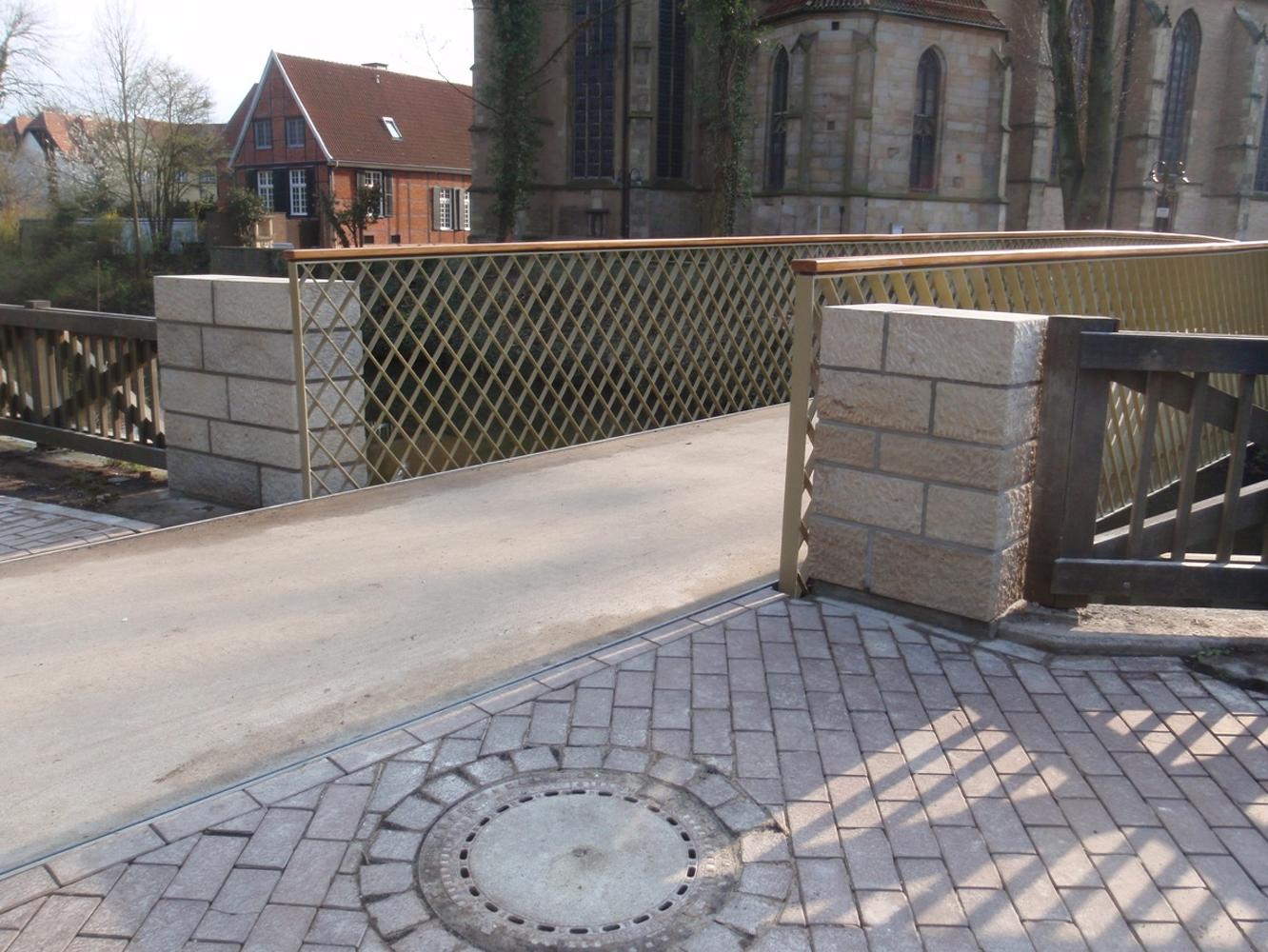

Geländer aus schräg kreuzenden Rundstäben

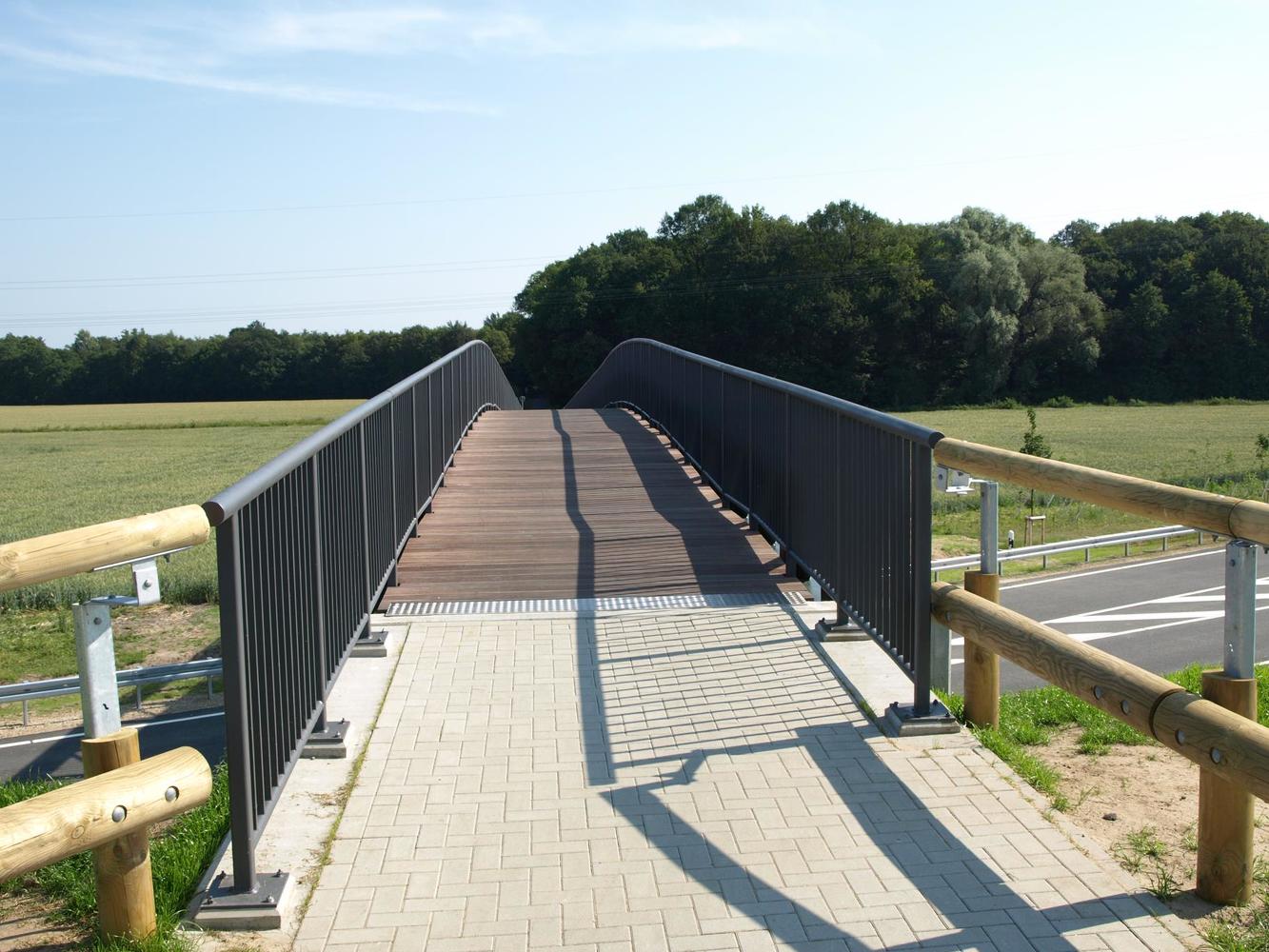

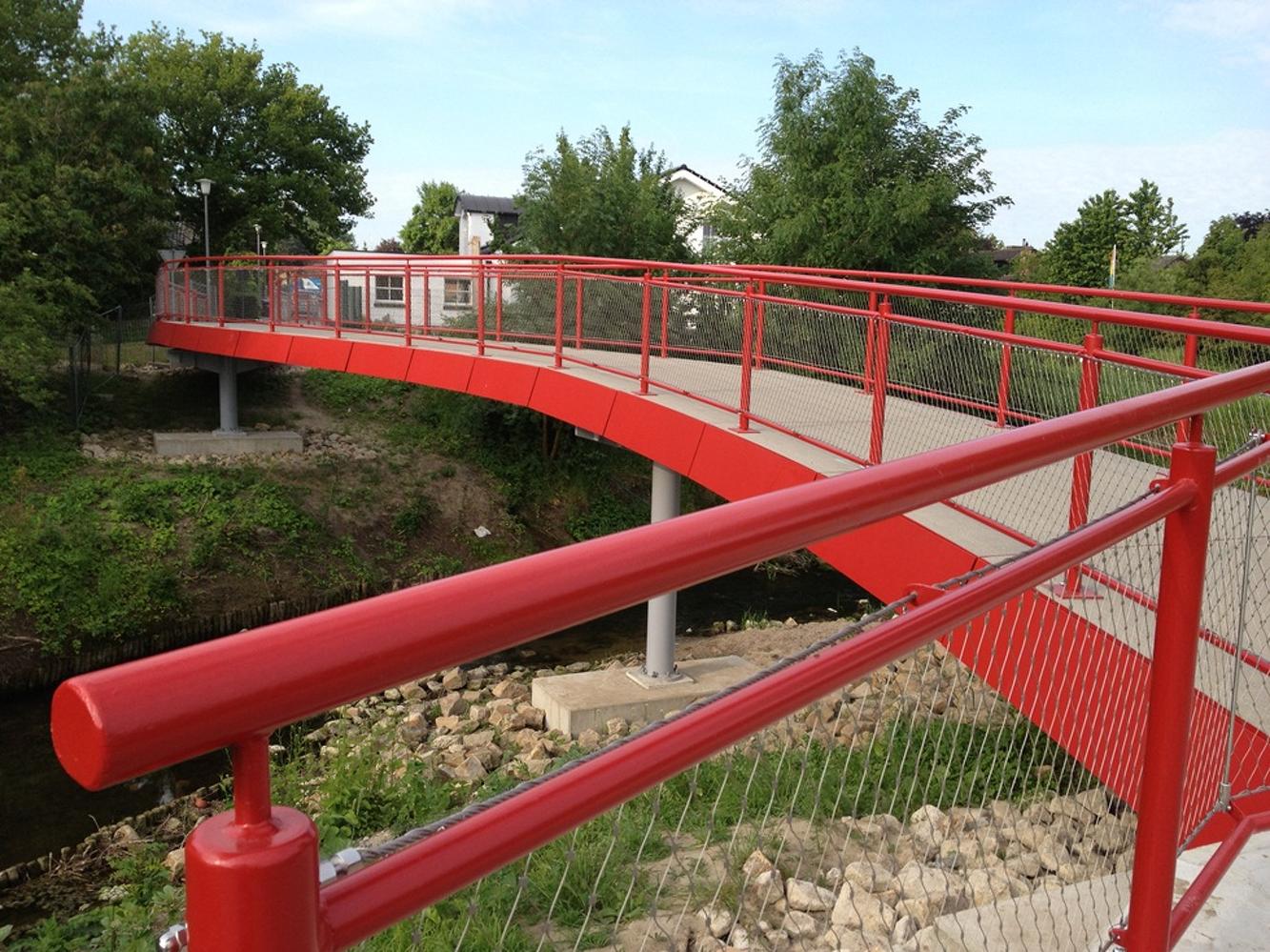

Neubau einer Geh- & Radwegbrücke "Am Berler Kamp"

Bauherr

Stadt Münster

Ort

Münster - Wolbeck

Baujahr

2012

Leistung

Objektplanung LPH 1-3, 6
Tragwerksplanung LPH 1-3, 6

Beschreibung

3-feldriger Stahlüberbau, Gesamtstützweite ca. 36 m,
Breite zwischen den Geländern 2,64 m, Tiefgründung

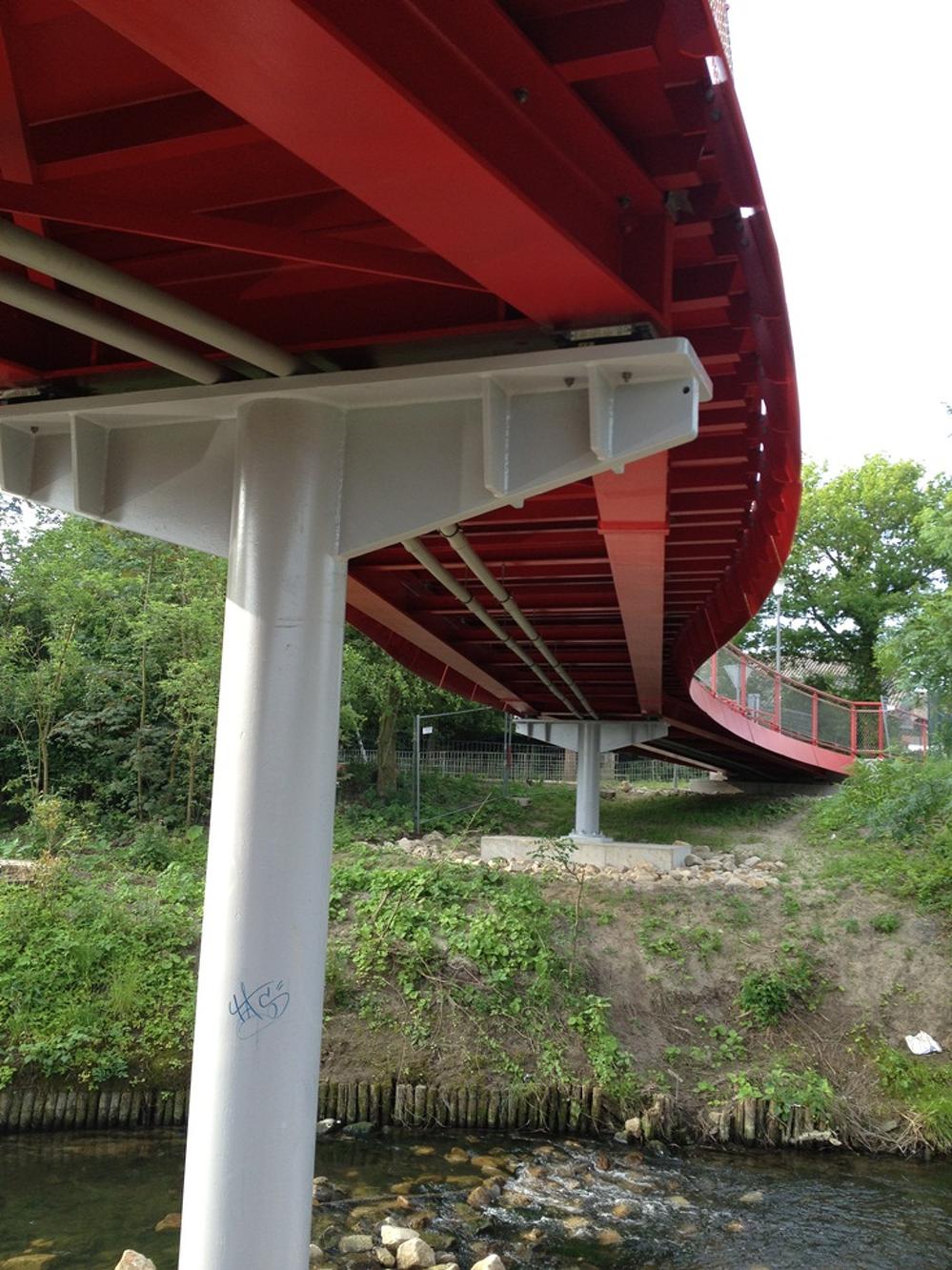

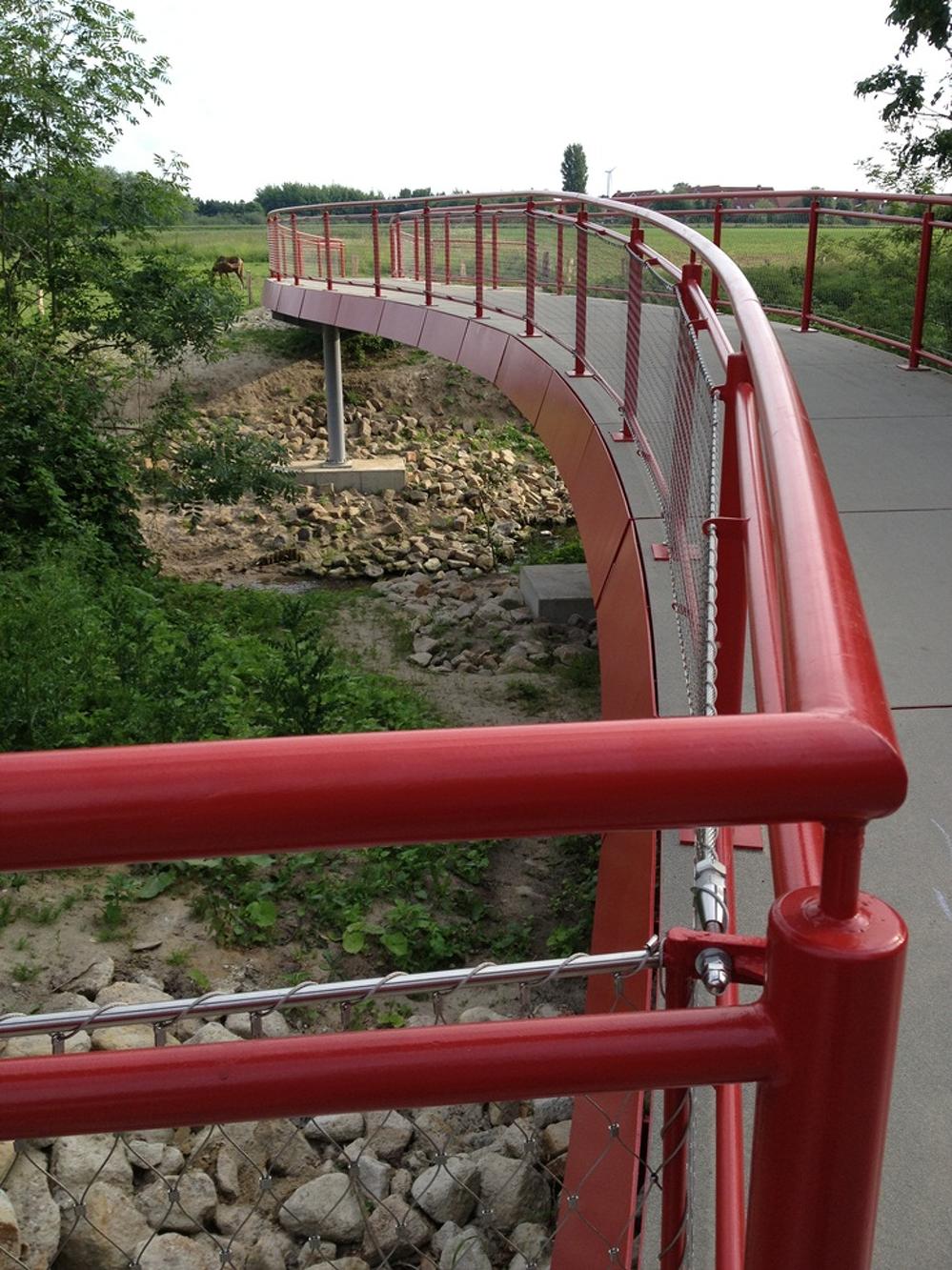

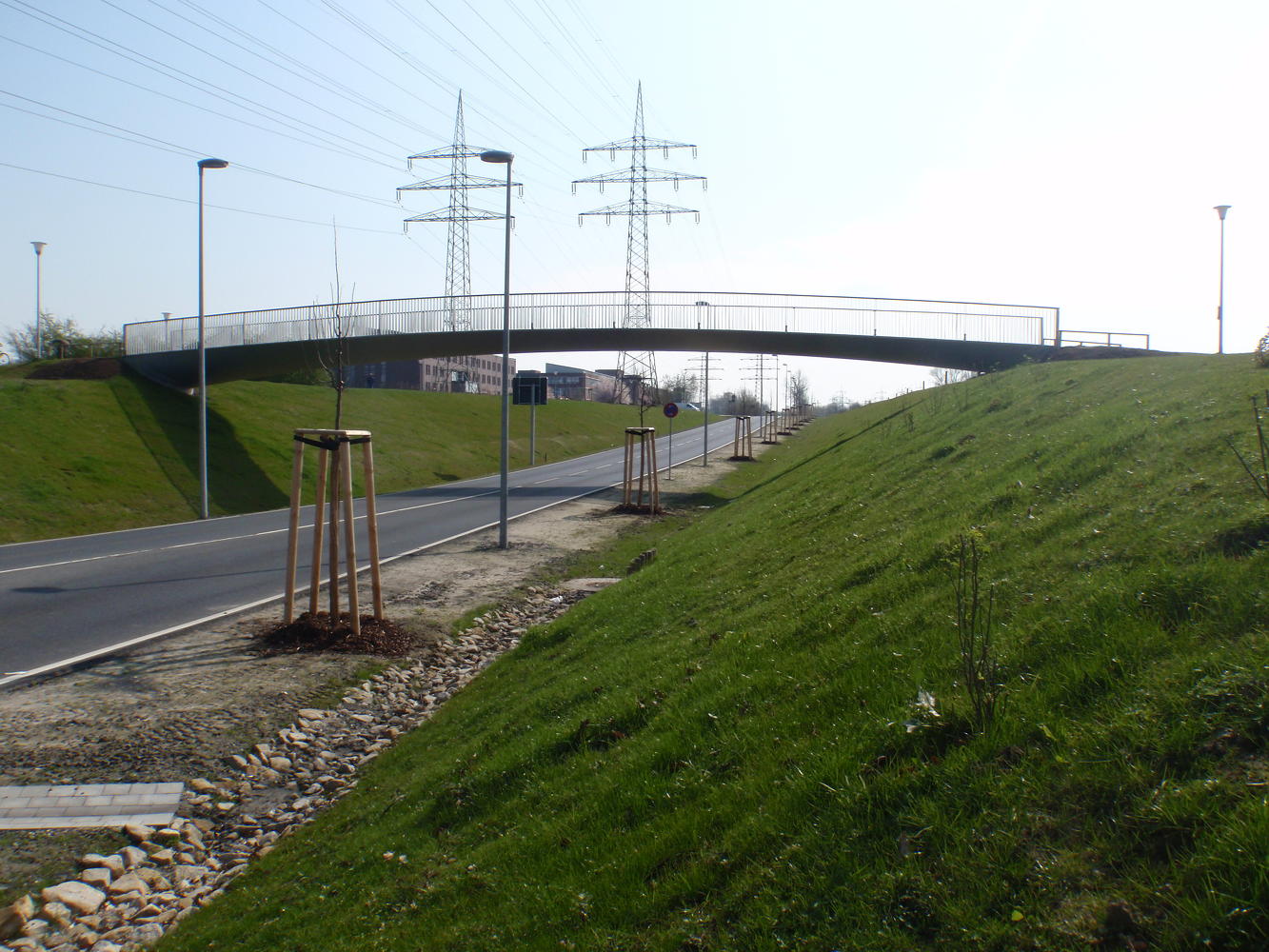

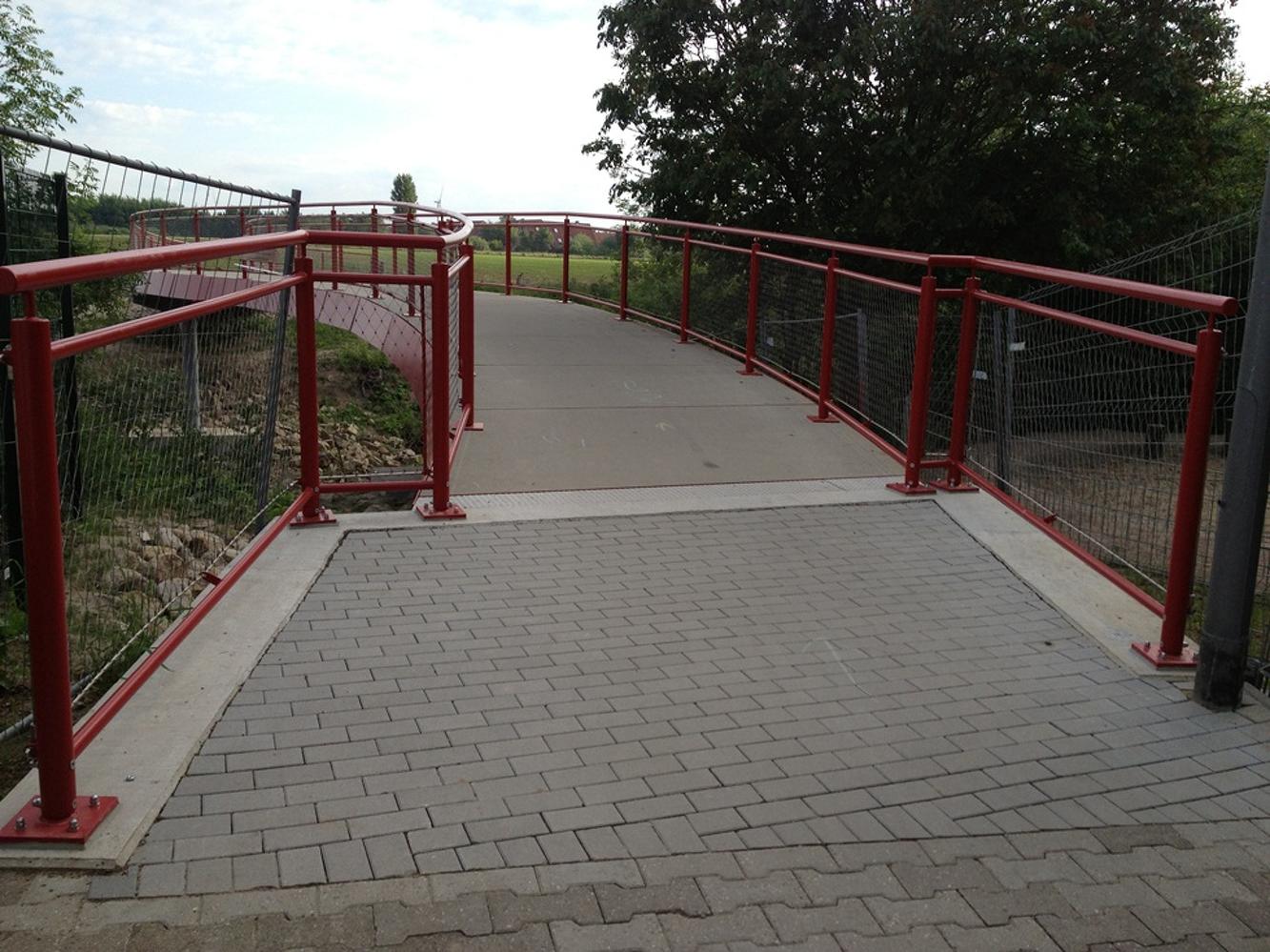

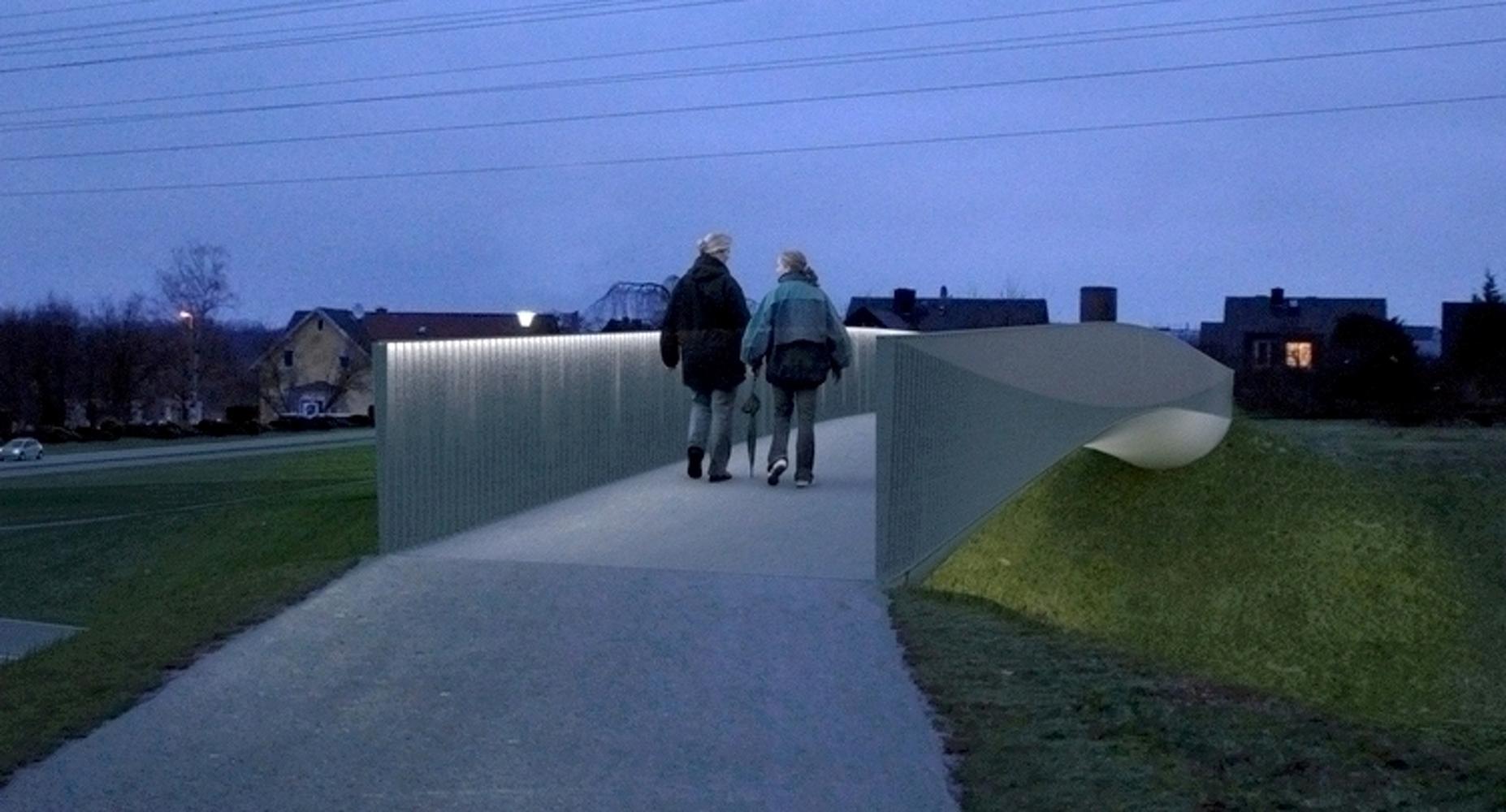

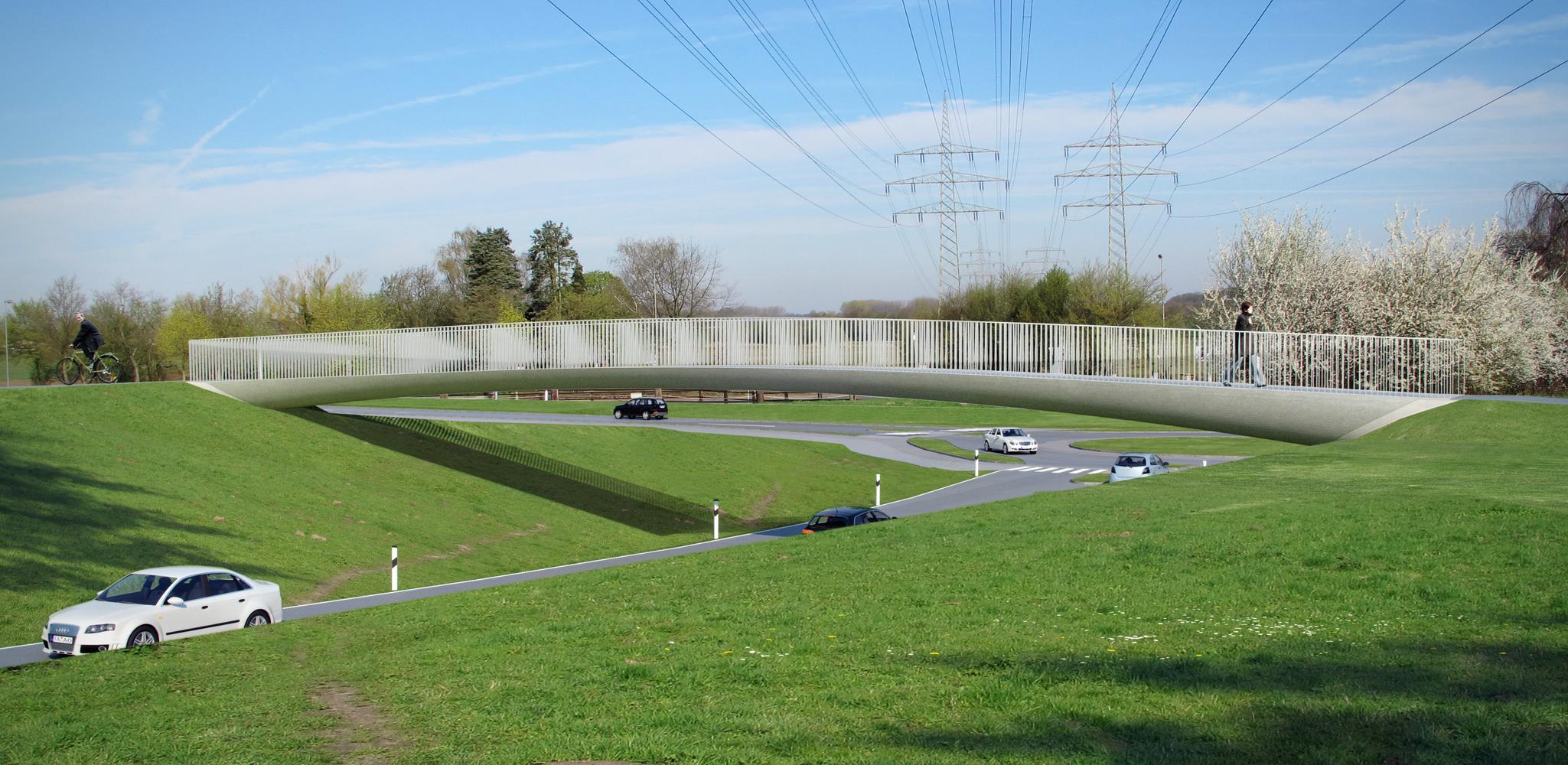

Neubau einer Geh- & Radwegbrücke ü. die Fritz-Stricker-Straße

Bauherr

Stadt Münster

Ort

Münster

Baujahr

2012

Leistung

Realisierungswettbewerb Brückenbau Fritz-Stricker-Straße (1. Preis)
Objektplanung LPH 1-6
Tragwerksplanung LPH 1-6

Beschreibung

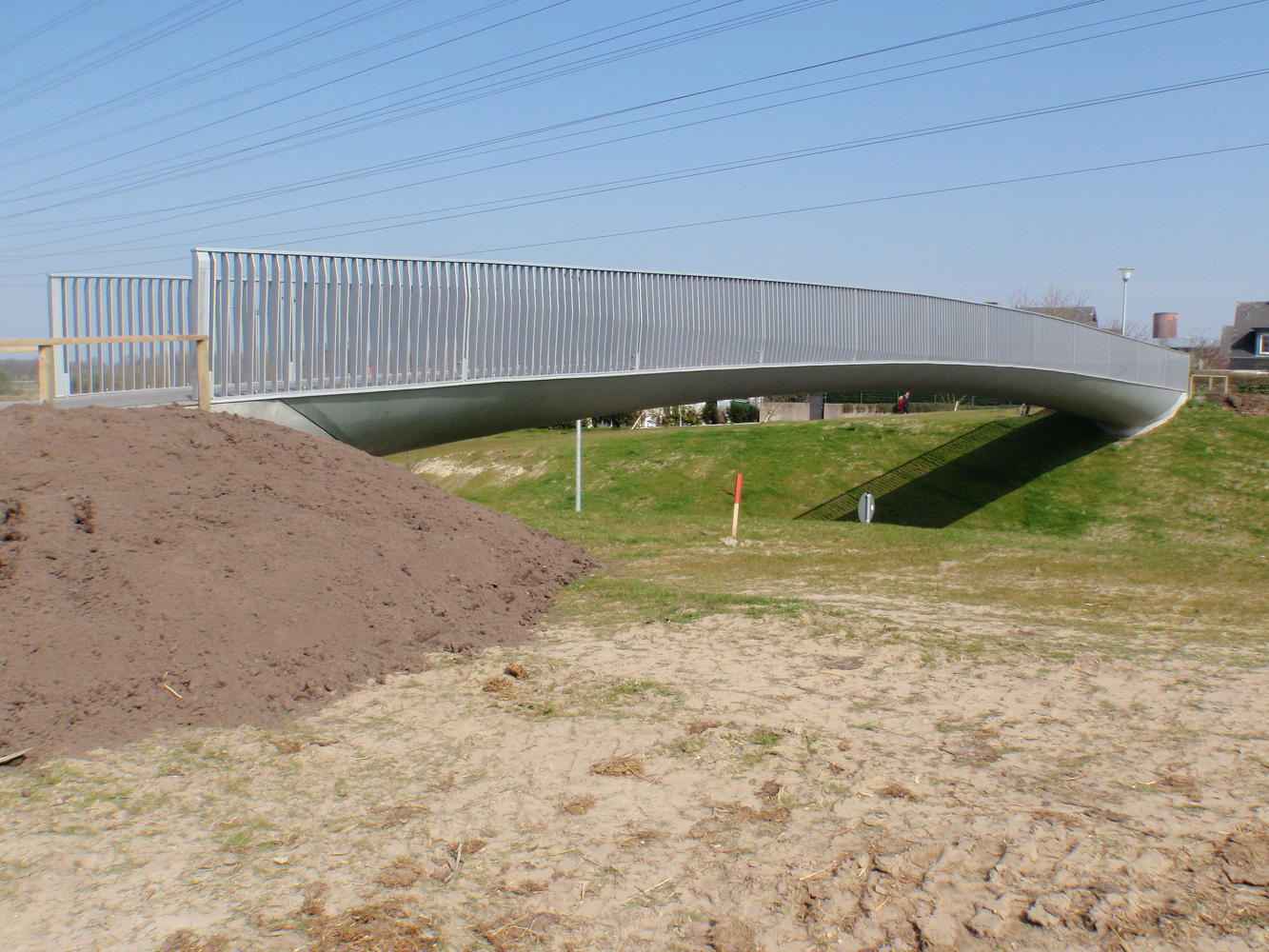

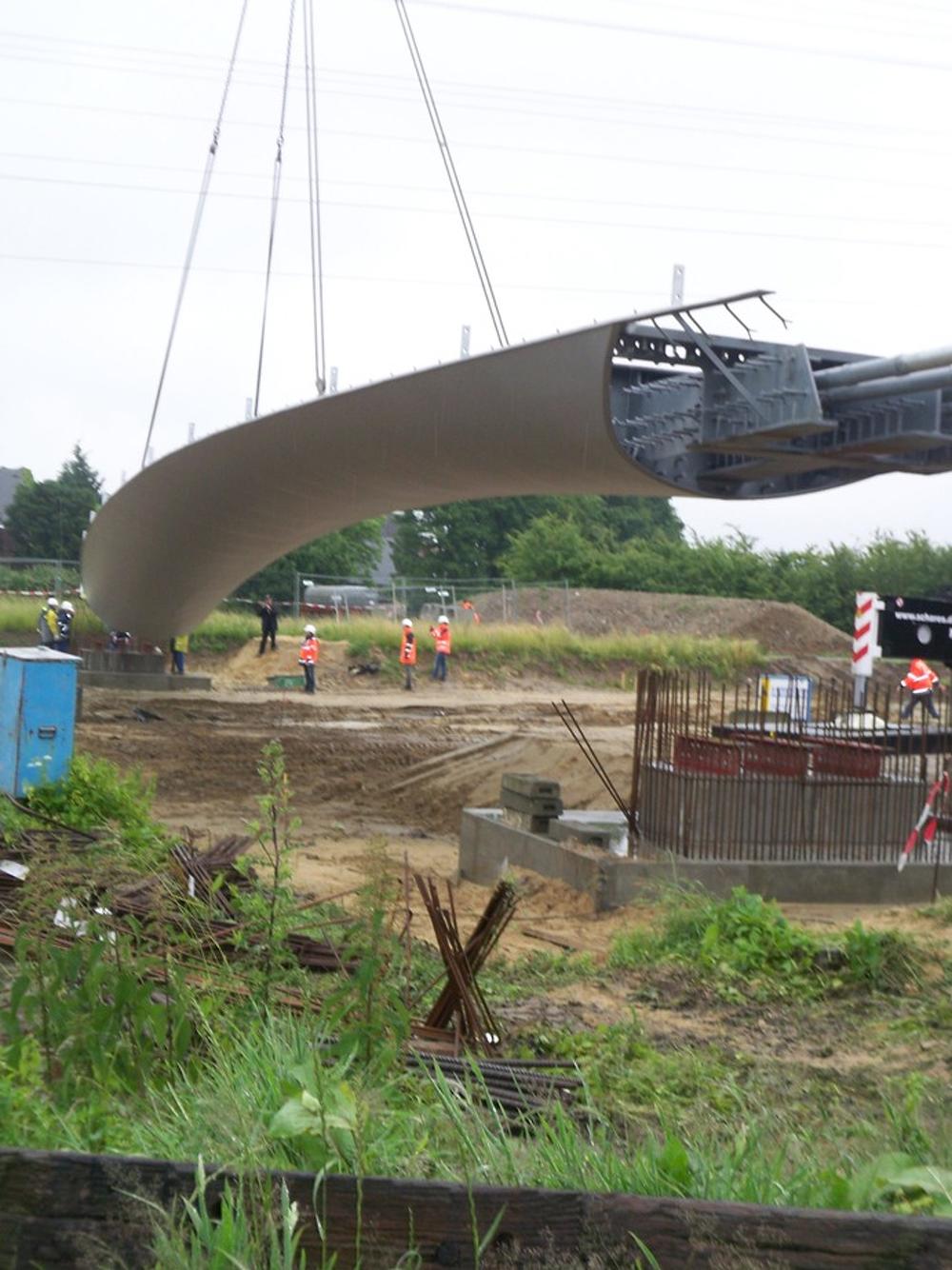

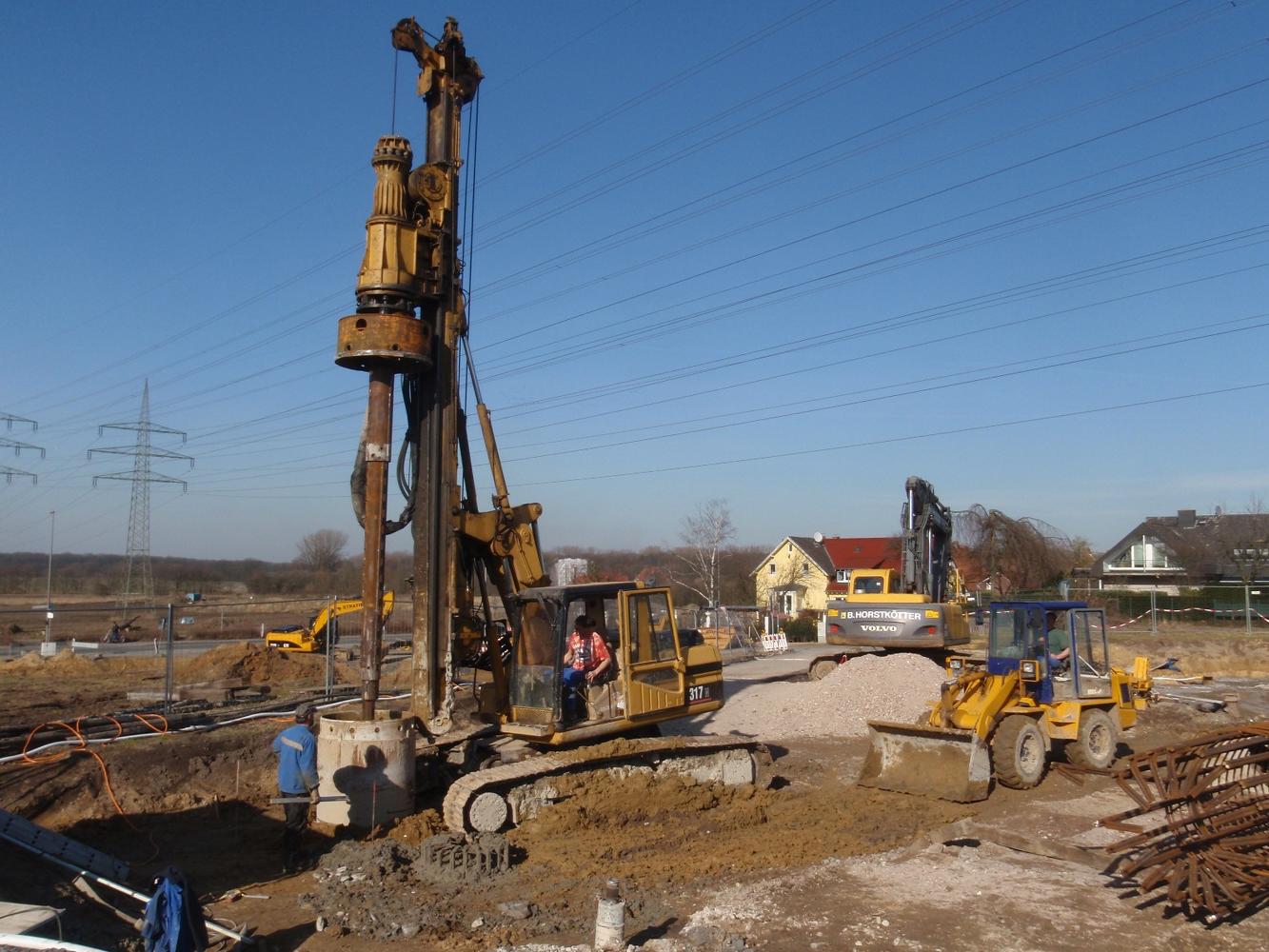

1-feldriger Stahlüberbau als gerundeter Schweiß-Hohlkasten,
Gesamtstützweite ca. 34 m, Breite zwischen den Geländern 3,00 - 3,88 m,
Tiefgründung

Download PDF

  • Geh- & Radwegbrücke ü. die Nordtangente
  • Geh- & Radwegbrücke ü. die Nordtangente
  • Geh- & Radwegbrücke ü. die Nordtangente
  • Geh- & Radwegbrücke ü. die Nordtangente

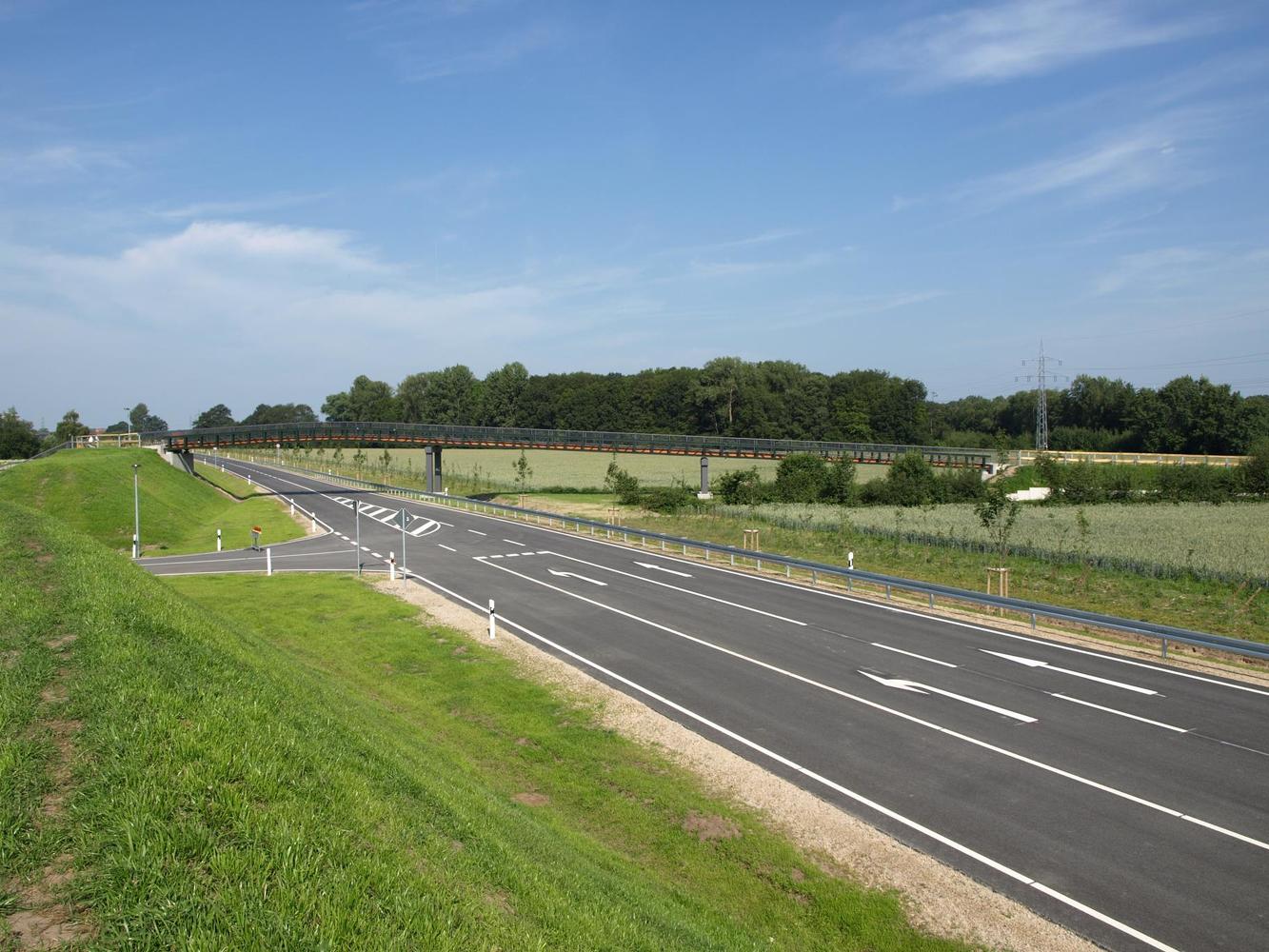

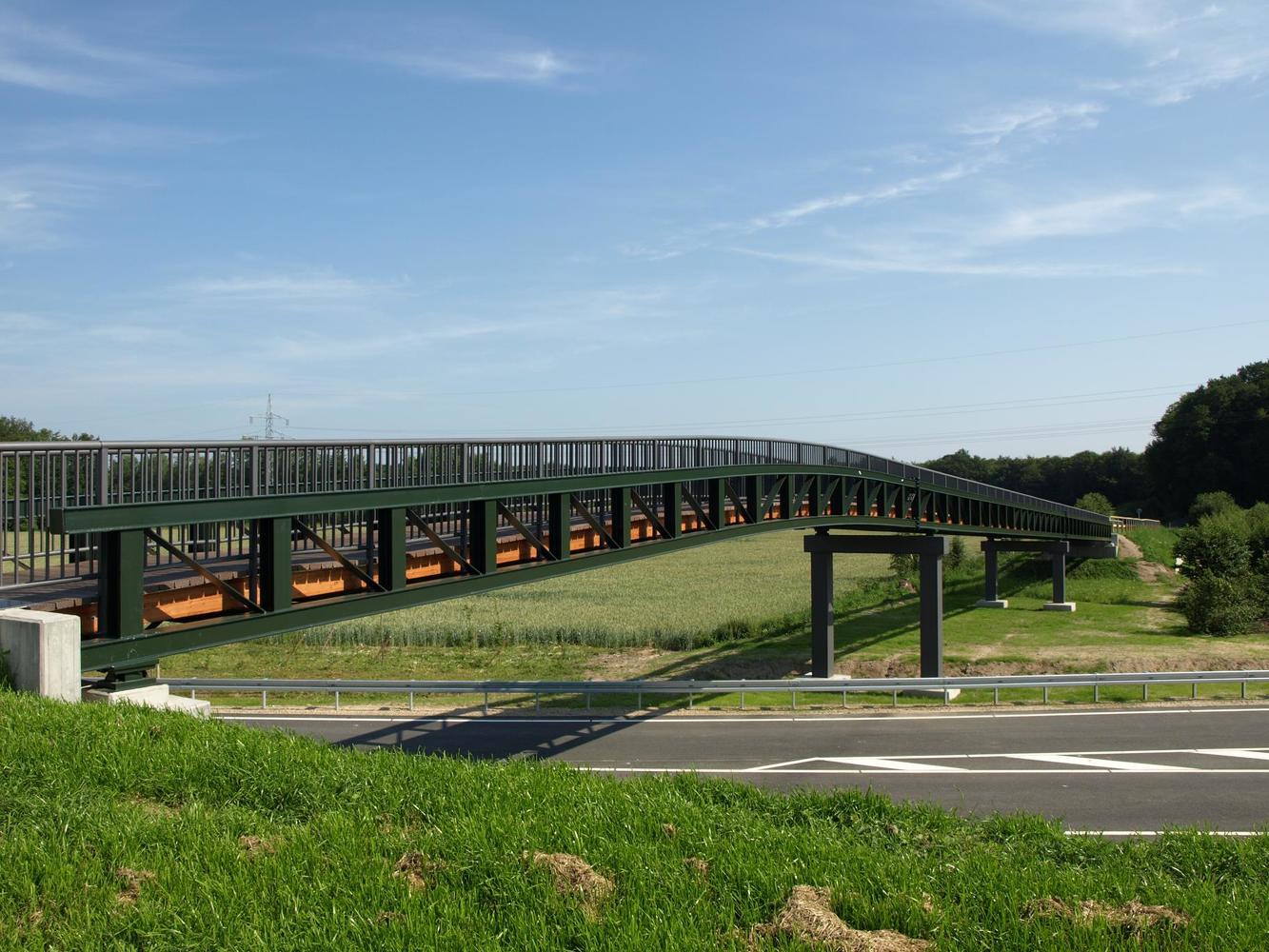

Neubau einer Geh- & Radwegbrücke ü. die Nordtangente

Bauherr

Stadt Ahaus

Ort

Ahaus

Baujahr

2008-2009

Leistung

Objektplanung LPH 3-6
Tragwerksplanung LPH 3-6

Beschreibung

3-feldrige Brücke als Trogquerschnitt mit seitlichen Fachwerkträgern,
Stützweite 24,00/ 24,00/ 24,00 m
